15x15mm轴用万向节接头结构设计

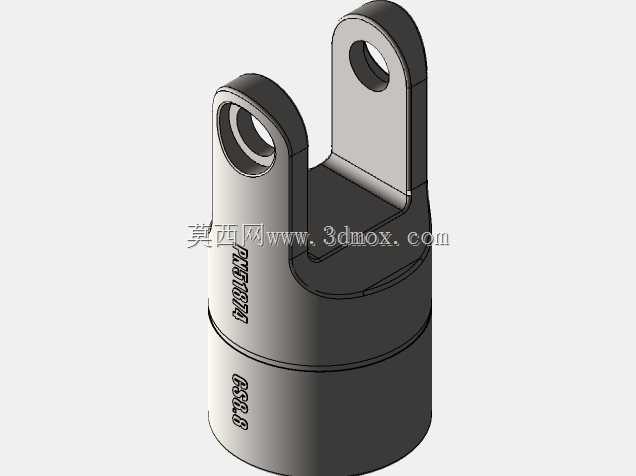

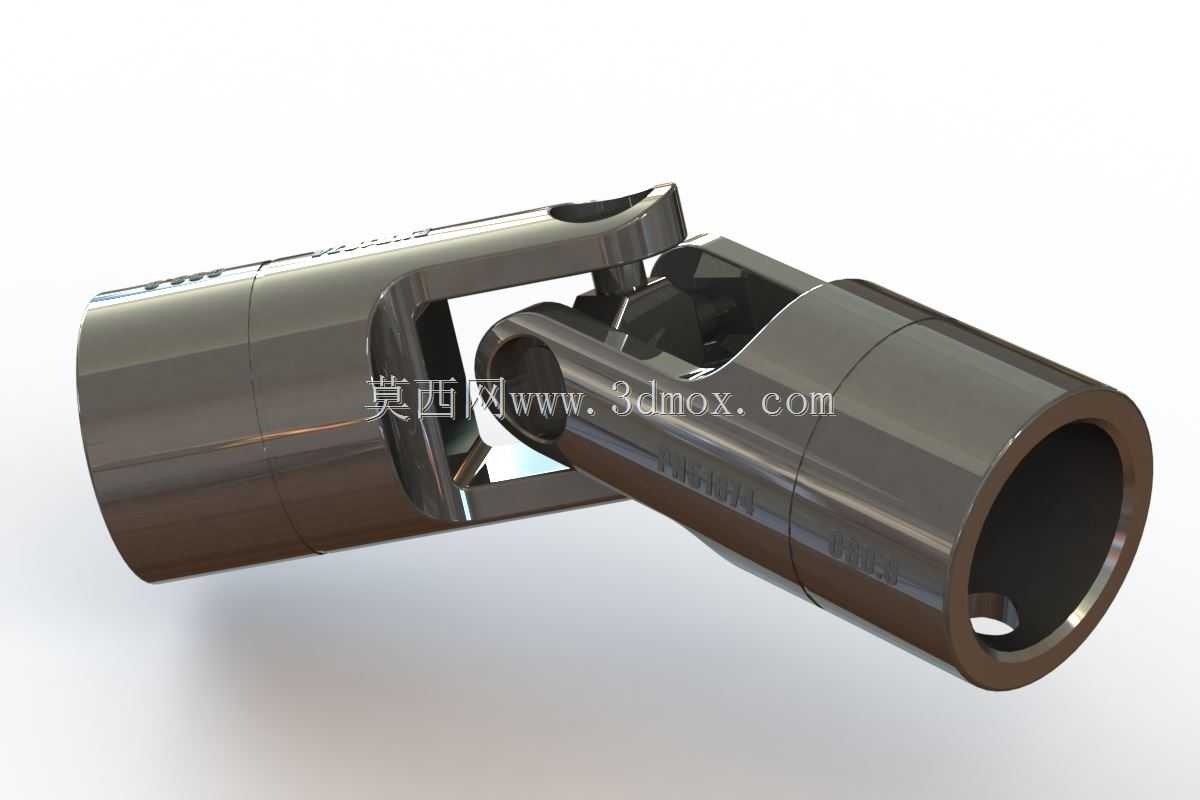

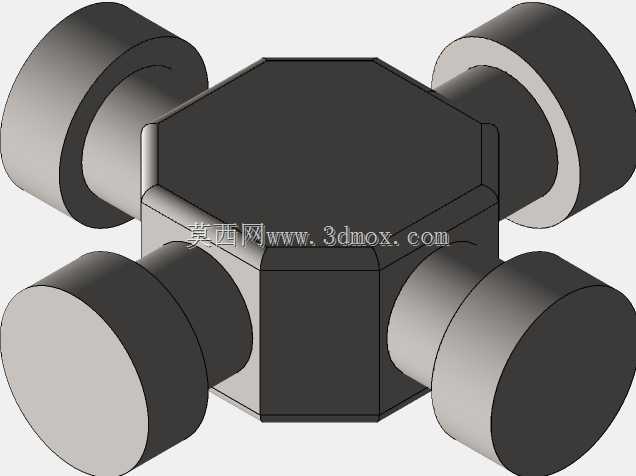

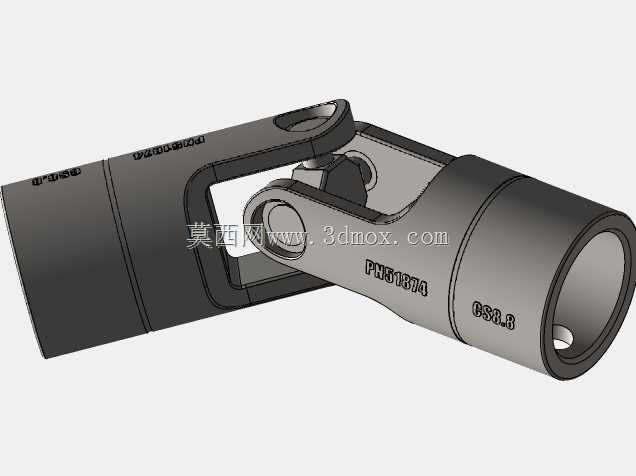

在中小扭矩的轴系传动布局里，两根存在空间夹角的轴要实现连续回转运动传递，万向节是绕不开的核心连接件，这款适配15mm轴径的万向节接头，主要面向小型传动设备、精密工装、玩具传动结构这类安装空间紧凑、传动夹角不大的应用场景，能在两轴轴线不共线、存在一定偏角的工况下，稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，避免轴系因硬对接出现的憋劲、轴承额外磨损、传动卡顿等问题。从结构设计逻辑来看，这款万向节采用的是单十字轴式的经典结构，两端为套筒式轴孔设计，直接匹配15mm直径的传动轴，安装时可通过顶丝或者销钉实现轴与接头的周向固定，不需要额外加工复杂的连接法兰，拆装维护的门槛很低，适合小型设备的快速装配需求。十字铰接的位置做了间隙优化，既保证铰接处转动灵活无卡滞，又不会因为间隙过大导致传动回程误差超标，在小角度偏置的传动场景下，传动效率可以保持在较高水平，不会出现明显的动力损耗。外形尺寸上，两端套筒的外径做了统一设计，整体外轮廓没有突兀的凸起结构，安装时不需要预留过大的避让空间，哪怕是在狭窄的设备腔体内部，也能顺利完成布置，铰接部分的转动范围经过校核，在常规允许的偏角范围内转动时，不会出现结构干涉，能覆盖大多数小型传动场景的偏角补偿需求。实际选型使用时需要注意，这类小型套筒式万向节更适合传递中小扭矩，不适合重载冲击的工况，安装时要尽量控制两轴的偏角在设计允许范围内，偏角过大会加剧铰接部位的磨损，缩短使用寿命。建模过程中对各个配合面的尺寸公差做了合理预留，套筒内孔与轴的配合采用基孔制间隙配合，既保证装配时能顺利套入轴端，又不会因为配合间隙过大导致传动过程中出现晃动，十字轴与两端叉形架的铰接孔配合精度也做了对应设置，保证转动灵活的同时控制径向窜动量。这类万向节除了工业小型设备的传动场景，在一些精密模型、DIY机械结构里也有很高的应用价值，结构简单可靠，加工难度低，不需要特殊的定制加工工艺，普通的机加工设备就能完成零件生产，装配流程也不复杂，不需要专用工装就能完成整体组装。
