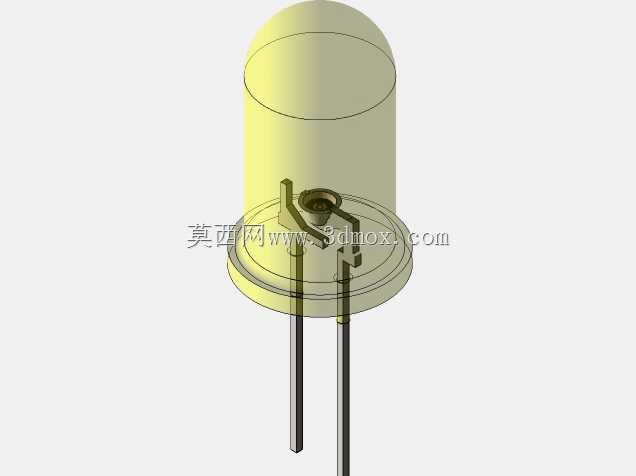

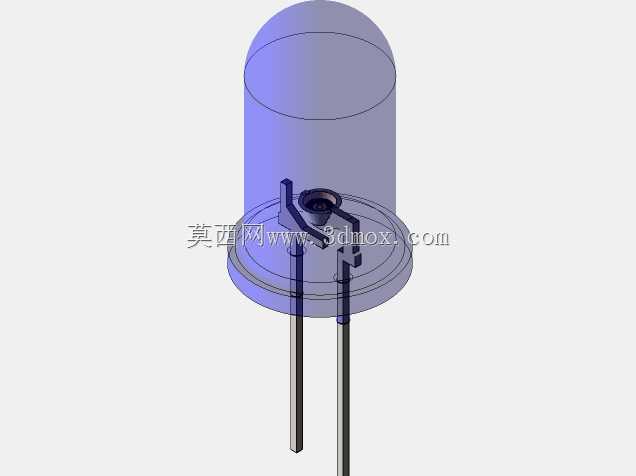

直插式发光二极管是电子电路领域应用范围极广的基础光电器件,这套模型还原了蓝、绿、红、黄、透明五种常规封装色的直插LED形态,可用于电路原理演示、教学教具开发、PCB布局仿真、产品外观展示等多个场景。在实际工业应用中,这类直插LED常被用作设备电源状态指示、信号通路提示、故障报警光源、小型照明阵列单元,从消费类小家电的控制面板,到工业控制柜的信号面板,再到教学实验的电路搭建套件,都能见到这类元件的身影。

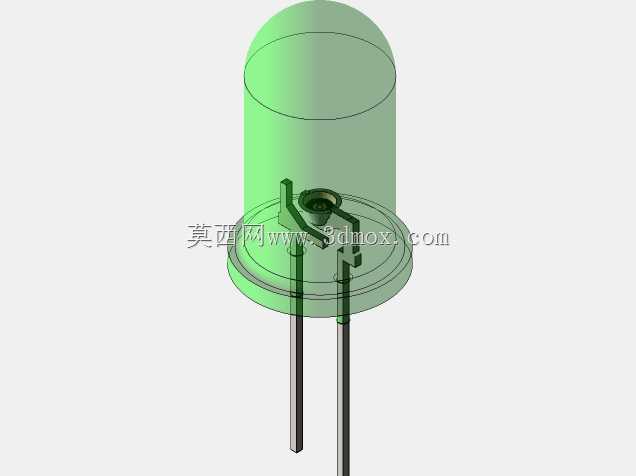

从功能特性来看,直插式LED依靠半导体PN结的电致发光效应实现光输出,不同封装色对应不同的发光波段与正向导通电压,模型还原的圆柱状环氧封装结构,一方面可以保护内部的半导体芯片与键合引线,避免外界水汽、粉尘、机械外力损伤核心发光结构,另一方面环氧材质的透镜弧度可以对芯片发出的光线进行聚拢,调整出光角度,满足不同场景的可视范围需求。模型中还原的两根平行金属引脚,是元件实现电路连接的核心结构,长引脚对应正极、短引脚对应负极的极性区分特征也在模型中有所体现,实际生产中引脚采用可焊性良好的合金材质,既可以满足波峰焊、手工焊的装配要求,也能保证引脚具备足够的机械强度,避免插件过程中出现弯折断裂问题。

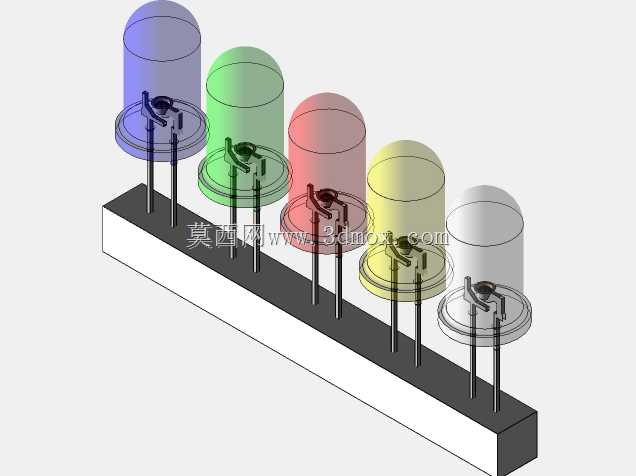

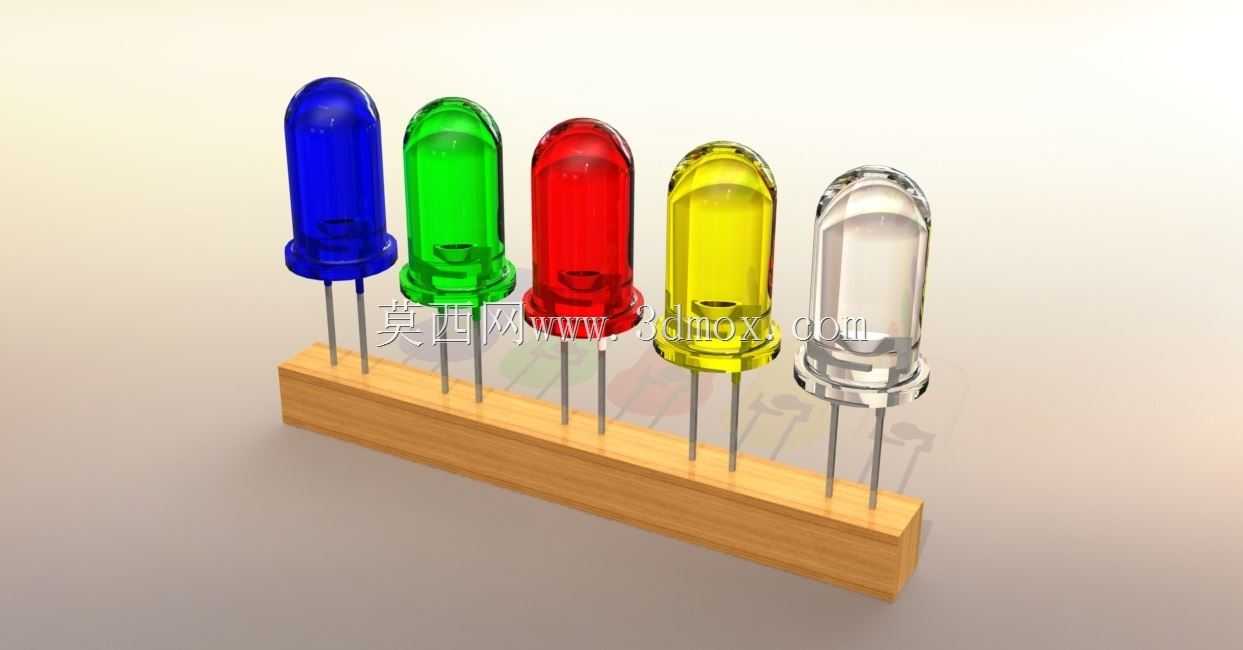

在设计思路层面,这套模型完全参照量产直插LED的实际尺寸比例构建,环氧封装头部的圆弧曲率、引脚直径与长度、引脚间距都符合行业通用的插件封装规范,能够直接导入PCB设计软件进行布局校验,验证元件与焊盘、周边元件的装配间隙,避免实际生产中出现元件干涉、插装不到位的问题。模型配套的木质排座是元件展示用的承载结构,模拟了生产环节中编带包装前的临时承载、成品展示环节的固定基座形态,排座上的引脚插孔间距与LED引脚间距完全匹配,能够保证每个LED都垂直固定在排座上,还原实际插件后的直立装配状态。
从安装边界来看,常规5mm直径直插LED的头部直径为5mm,本体长度(不含引脚)约8.7mm,引脚长度常规为15-20mm,两根引脚的中心间距为2.54mm,刚好匹配通用万能板、标准PCB的孔距规范,在进行结构设计时,需要预留至少6mm的直径空间容纳LED头部,PCB表面到面板的开孔深度需要匹配本体长度,保证LED头部能够伸出面板表面达到最佳可视效果,引脚伸出PCB背面的长度需要控制在2-3mm,避免焊锡后引脚过长与周边元件形成短路。这套模型完整还原了这些尺寸特征,结构设计人员可以直接调用模型进行面板开孔设计、装配间隙校验,不需要再反复核对元件规格书的尺寸参数,能够有效提升电路结构设计的效率,减少打样阶段的装配适配问题。
在实际选型过程中,不同颜色的LED对应不同的应用场景,红色LED因为人眼对红色波段敏感度高、导通电压低,常被用作电源指示、故障报警;绿色LED常被用作正常运行状态指示;黄色LED常被用作待机、预警提示;蓝色与白色LED常被用作特殊功能指示或者小型照明光源,这套模型覆盖了最常用的五种封装色,能够满足大部分常规电路设计的元件选型展示需求,也可以用于电子教学场景中,帮助初学者直观认识直插LED的外形结构、极性特征,理解不同颜色LED的外观差异,降低电子入门的学习门槛。
