便携小型旧款佳得乐塑料瓶结构设计

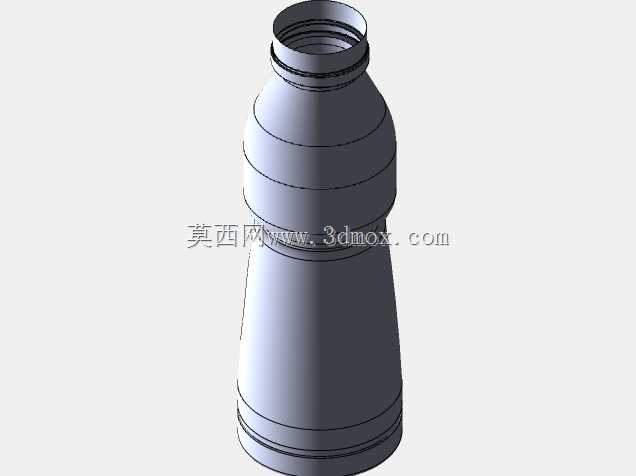

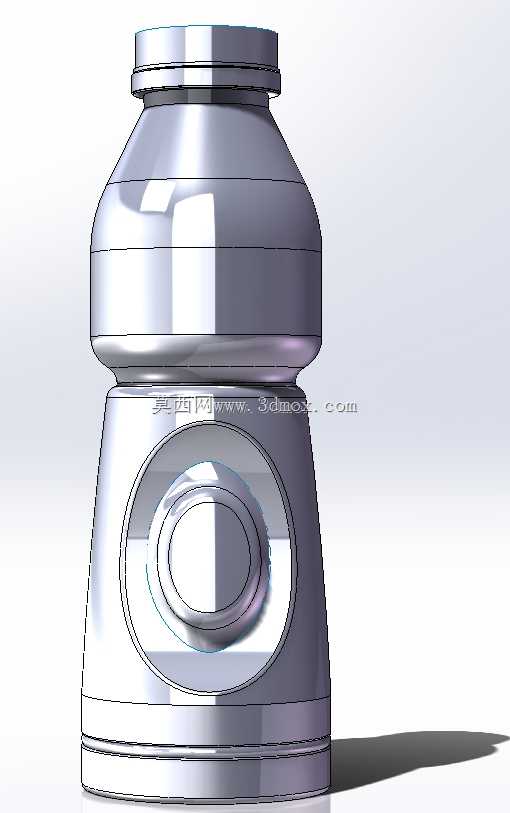

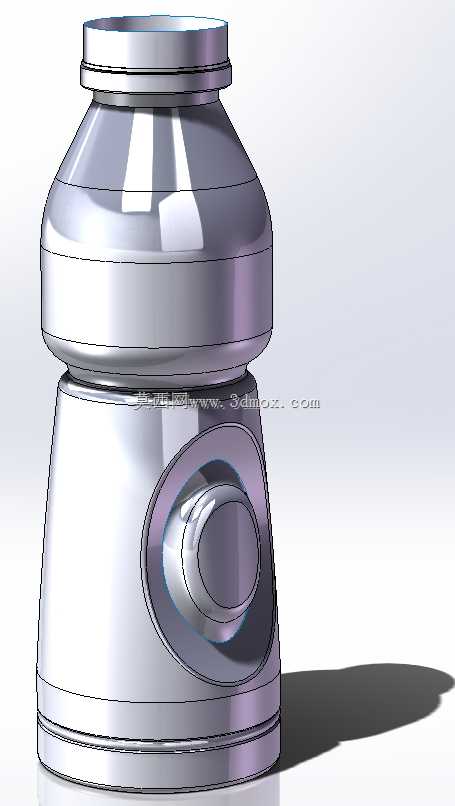

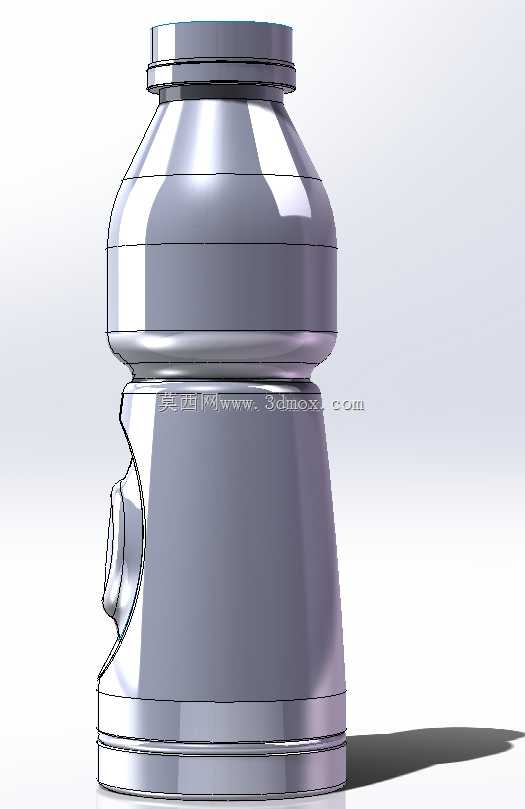

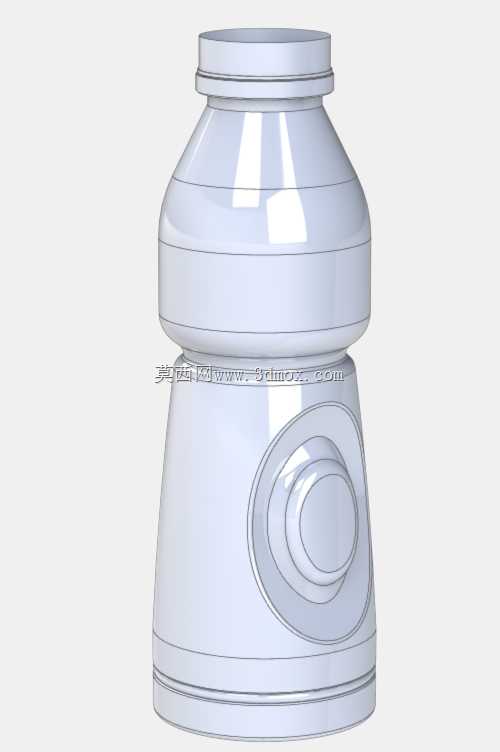

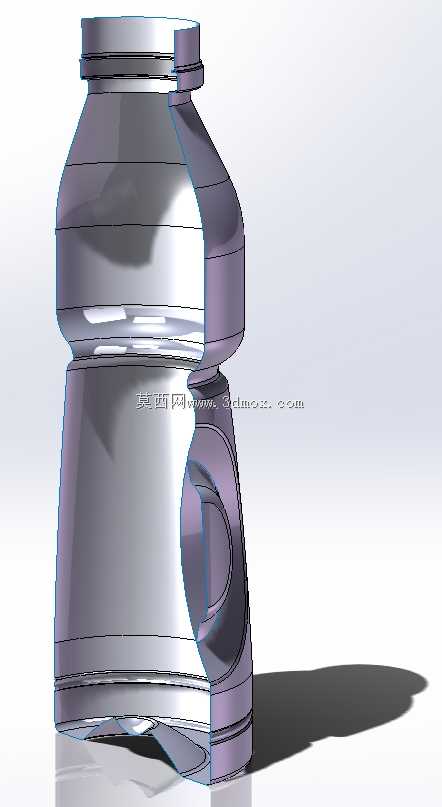

这款塑料瓶的设计初衷是面向运动场景下的便携饮品盛装需求，日常可适配户外跑步、短途骑行、健身训练等场景的随身补水使用，瓶身结构兼顾握持稳定性与盛装容量的平衡，避免运动过程中滑脱、漏液的问题。建模初期先梳理瓶体的功能分区，瓶口部分采用标准螺纹接口结构，匹配通用瓶盖的密封要求，螺纹牙距与牙高参考市面主流运动饮料瓶的通用尺寸，保证瓶盖的互换性，瓶口处做加厚翻边处理，提升螺纹部位的结构强度，避免反复旋拧瓶盖出现螺牙崩裂的问题。瓶身上段做收窄过渡设计，中段向外扩出形成主要储液腔，这个结构一方面能提升瓶身的容积利用率，另一方面扩径的腔体在盛装碳酸类饮品时，能预留足够的气体缓冲空间，减少运输或晃动过程中瓶内压力过高导致的漏液风险。瓶身下半部分设计了内凹的握持区域，曲面弧度贴合成年人手掌的自然握持曲线，凹陷深度控制在12mm左右，既不会过度压缩储液空间，又能提升握持时的贴合度，表面预留的环形凸筋结构，可增加握持时的摩擦力，即使手上沾有汗液也能稳定持握。建模过程采用SolidWorks完成，第一步先绘制瓶身的纵向轮廓草图，以瓶体中心轴线为旋转中心，通过旋转凸台命令生成瓶身的基础实体，过程中注意调整各段曲面的相切约束，避免曲面衔接处出现棱角，保证瓶身外壁的顺滑度。第二步处理瓶口的螺纹结构，采用螺旋线配合扫描切除的方式生成螺牙，螺旋线的起始角度与螺距严格匹配通用瓶盖的参数，螺纹收尾处做渐消处理，避免出现尖锐棱边。第三步处理瓶身下半部分的内凹握持区，先绘制握持区域的轮廓曲线，通过曲面切除命令生成内凹曲面，之后对切除边缘做圆角过渡，圆角半径控制在3mm，避免应力集中。第四步添加瓶身各部位的加强筋结构，瓶底位置做环形凸台支撑，保证瓶身放置时的稳定性，凸台高度设置为5mm，避免瓶底直接与接触面摩擦造成磨损。整个瓶体的壁厚控制在1.2mm，符合吹塑成型的工艺要求，各部位的脱模斜度设置在1.5°到2°之间，保证后续开模生产时能顺利脱模，不会出现卡模、拉伤的问题。瓶身整体高度控制在180mm左右，最大直径处为110mm，属于小型便携尺寸，可轻松放入运动背包侧袋、自行车水壶架等位置，适配多数常规的便携安装边界，不需要额外定制固定支架即可直接使用。
