车用差速齿轮组件三维结构设计

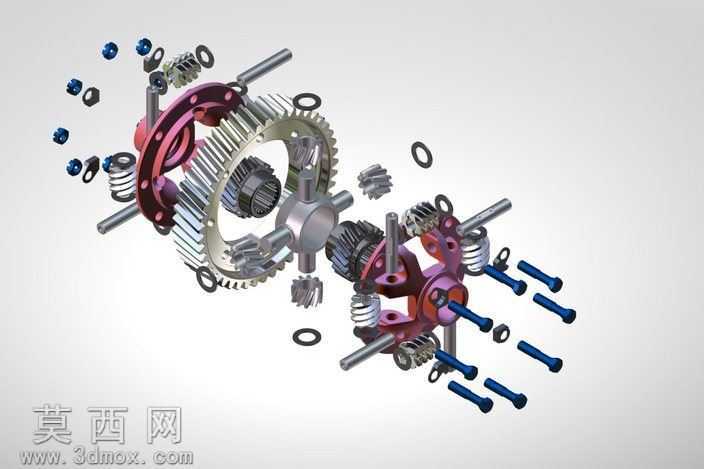

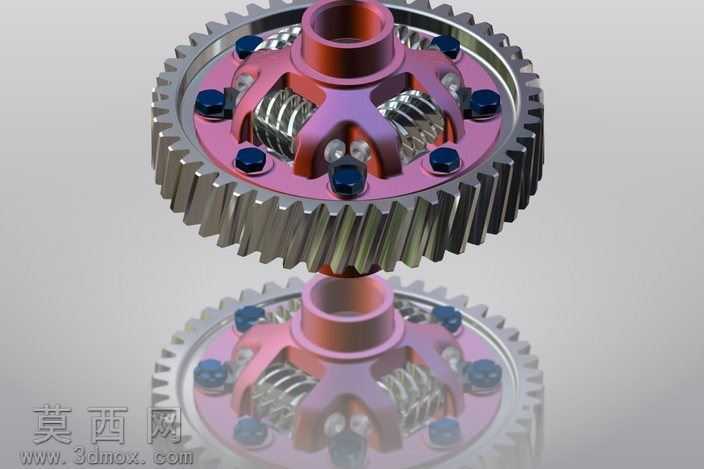

本作品为适用于货车、履带车辆的差速传动齿轮组件三维建模成果，建模过程严格遵循机械传动设计规范，先从核心传动逻辑出发梳理整体装配关系：首先构建外围大直径斜齿主传动齿轮，齿形参数按照重载传动需求设定，齿向螺旋角经过反复校验保证啮合平稳性，齿轮基体采用合金结构钢材质设定，渲染时赋予表面高精度磨削的金属质感，齿面做细微的加工纹理处理还原真实机加工效果。中心差速基座采用辐条式轻量化结构设计，四个安装凸台均匀分布，每个凸台预留螺栓安装孔位，搭配内六角紧固螺栓实现组件锁紧，螺栓头部做发黑处理的材质表现，与基座的紫红色阳极氧化质感形成鲜明视觉区分，便于清晰展示装配层级。基座内部嵌套十字轴与行星锥齿轮结构，行星齿轮与半轴齿轮的啮合齿面做精细化建模，齿侧间隙按照传动公差标准设定，保证差速动作的逻辑合理性，内部弹簧组件采用弹簧钢材质渲染，表面做镀锌钝化的金属光泽处理，还原弹性元件的真实外观。上下对称的双齿轮装配结构完全按照实车布置逻辑搭建，所有配合面均做贴合校验，无干涉错位问题。渲染阶段采用三点布光方案，主光突出齿轮齿面的金属反光，辅光打亮内部结构细节，轮廓光勾勒组件整体边缘，背景采用中性灰度避免干扰主体展示，同时通过半透明倒影效果增强模型的空间立体感。设计过程中充分考虑该部件的专利结构特性，对核心的差速锁止相关结构做了精准还原，所有零件的倒角、圆角等工艺细节均未省略，既保证模型的视觉真实感，也满足机械结构展示、装配教学、结构验证等多场景的使用需求，每个零件均可单独拆分导出，支持后续的工程分析、运动仿真等拓展应用。
