哈雷戴维森摩托车油箱立体标识贴花设计

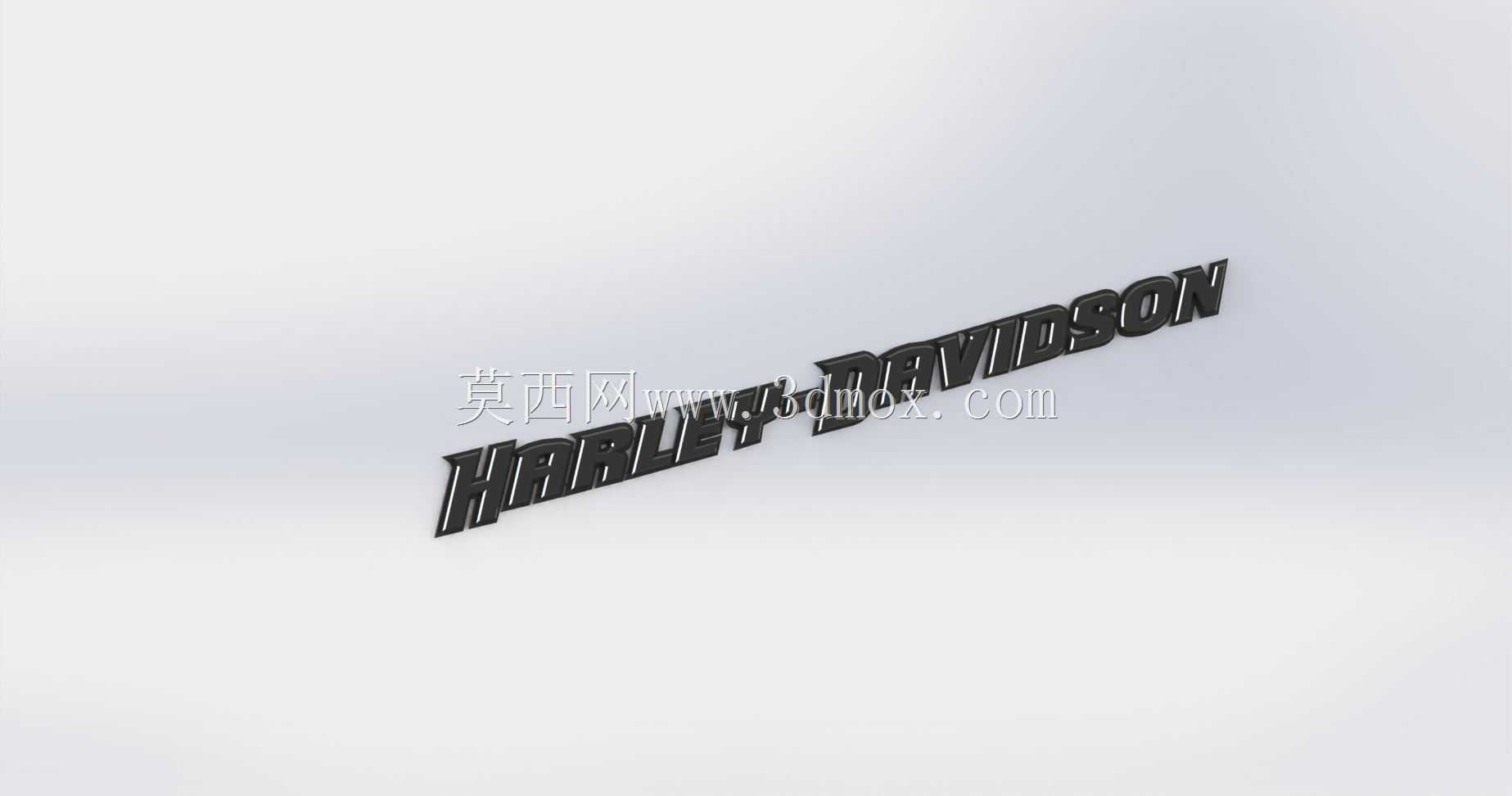

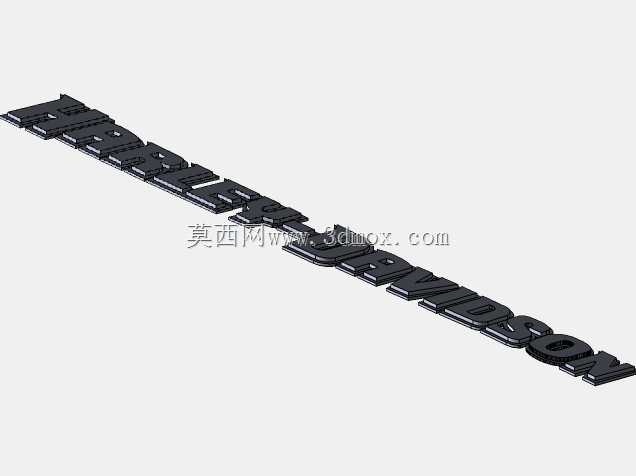

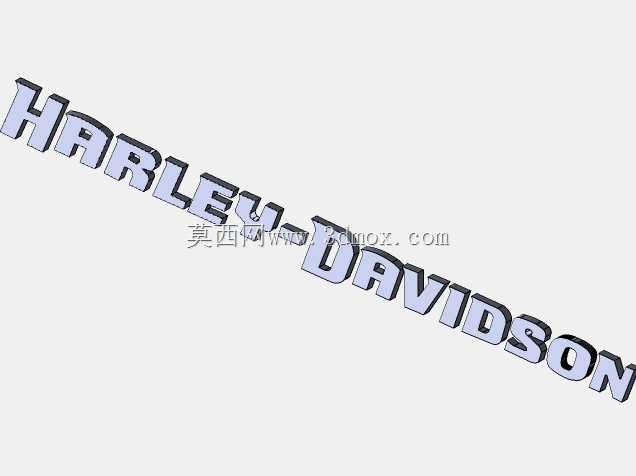

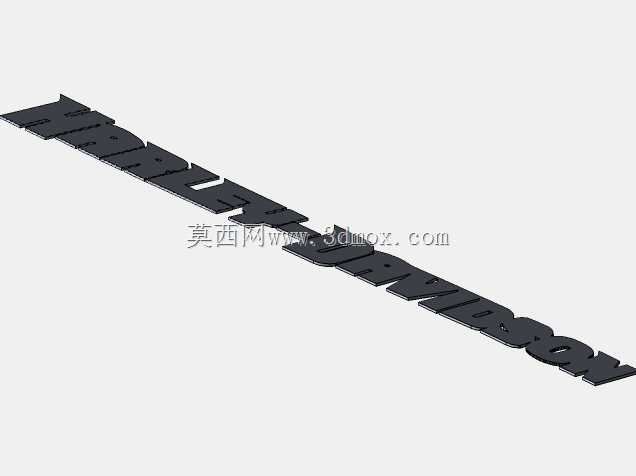

这类立体标识贴花主要应用于巡航类摩托车的燃油箱外覆面，属于外观装饰与品牌识别类零部件，实际装车后既承担品牌视觉传递的作用，也需要匹配油箱曲面的安装弧度，避免长期使用中出现边缘起翘、贴合不严的问题。建模初期首先要提取对应款型油箱的外表面点云数据，先在草绘环境勾勒标识的字体轮廓，注意哈雷标识的字体斜切角度、笔画粗细比例要和原厂设计保持一致，笔画末端的切角过渡不能出现生硬的棱角，否则后续做实体加厚时会出现破面。完成平面轮廓草绘后，先做0.8mm的基础实体加厚，这个厚度是参考常规摩托贴花的立体凸起尺寸设定的，既不会因为过薄导致注塑成型时填充不足，也不会因为过厚导致贴合曲面时弯折应力过大。接下来要处理标识和油箱曲面的贴合适配，把加厚后的实体导入曲面装配环境，以油箱外表面为参考做偏移切除，让标识的安装基面完全匹配油箱的弧度，安装边界要预留0.15mm的粘贴胶层厚度间隙，避免实际装配时胶层被挤压溢出影响外观。建模过程中要注意字体笔画的连接处做R0.2的圆角过渡，既可以减少注塑成型时的应力集中，也能避免日常使用中棱角处积灰难以清理。渲染环节单独给标识实体赋予哑光黑金属材质，调整表面粗糙度参数模拟原厂磨砂金属的质感，不需要额外添加反光过强的镜面效果，符合巡航车复古硬朗的视觉风格。整个模型的建模逻辑优先保证安装适配性，其次还原标识的视觉比例，所有特征参数都围绕实际装车后的使用场景设定，没有冗余的装饰特征，结构上完全满足后续开模或者3D打印打样的需求，安装孔位或者背胶粘贴的定位基准在建模时就已经和油箱曲面的定位标记做了对齐，不需要后续二次调整。
