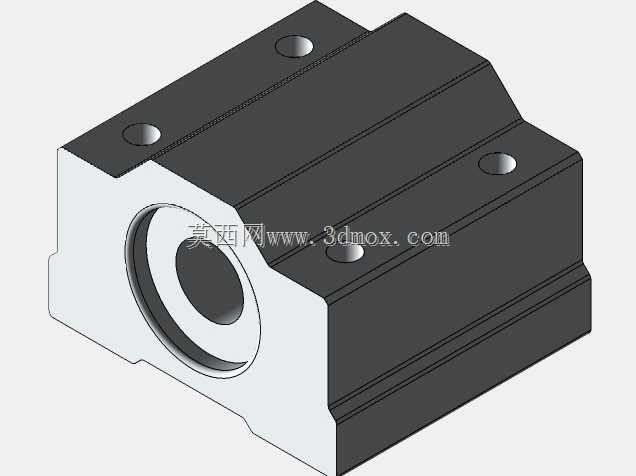

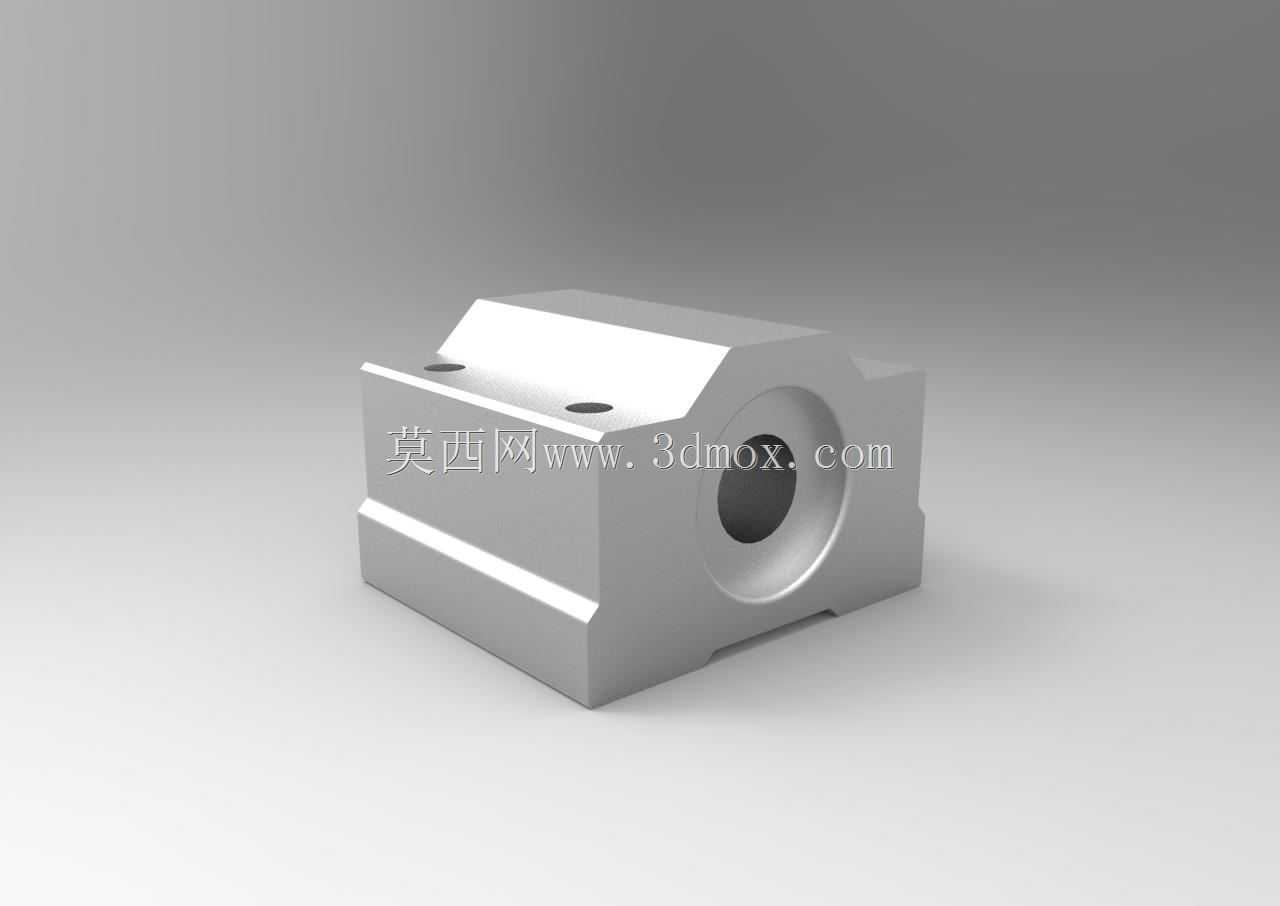

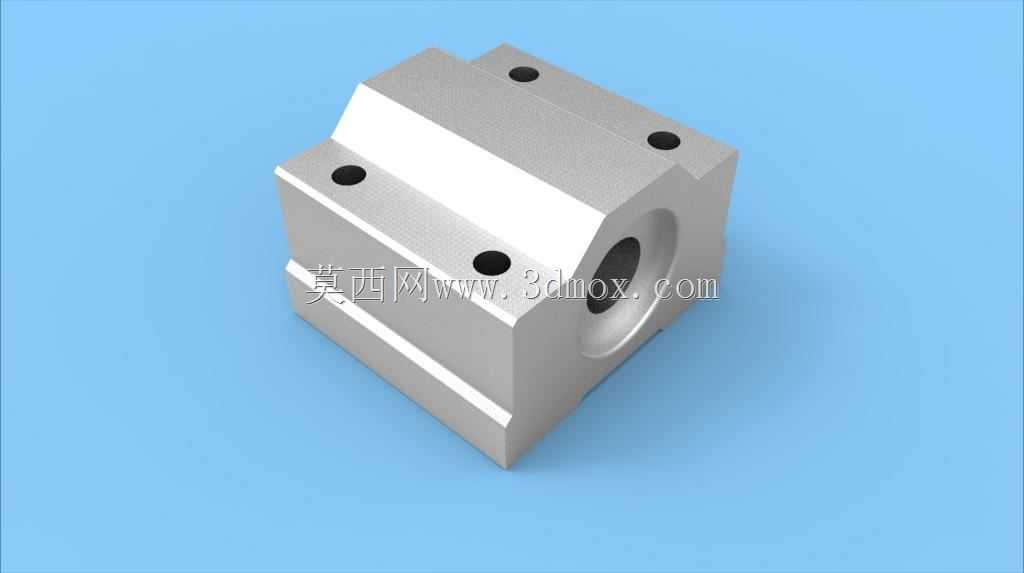

箱式直线滑动轴承单元结构设计

做非标自动化设备的导向结构选型时，这类箱式直线轴承单元是出镜率极高的部件，常见于3D打印机的光轴导向轴系、小型输送线的滑移工位、点胶机的Z轴升降模组、工装夹具的平移调节机构里，核心作用是给光轴提供低摩擦的直线往复运动支撑，相比开口型直线轴承，封闭箱式结构的抗偏载能力更强，能承受一定的径向倾覆力矩，在悬臂式滑移工位的表现更稳定。建模的时候先从核心配合尺寸入手，先确定适配的光轴公称直径，以此为基准拉伸出轴承内孔的基准圆柱，再向外扩展出轴承座的主体铝块轮廓，箱体的四个安装沉孔要严格按照行业通用的安装孔距做定位，保证和市面上的标准安装板直接适配，不需要二次改孔。主体结构做对称式设计，两侧的安装面做平面度公差约束，保证安装后轴承内孔和光轴的同轴度，避免运动卡滞。顶部的几个注油孔和锁紧定位孔的位置要和内部的直线轴承衬套位置对齐，不能出现偏位导致润滑脂无法进入摩擦面的问题。建模过程中先做半侧结构的草图绘制，通过镜像命令完成整体主体的构建，之后做边角的倒角处理，所有锐边倒C0.5的角，避免安装时划手，也减少应力集中。轴承内孔和外部安装面的同轴度要在建模时通过基准轴约束来保证，安装沉孔的深度要匹配常用的内六角圆柱头螺钉长度，保证螺钉锁紧后不会高出安装面干涉滑动行程。实际应用中，这类轴承单元搭配淬硬镀铬光轴使用，运动阻力小，维护简单，只需要定期在注油孔添加润滑脂就能保证长期稳定运行，在轻载高速的直线往复运动场景里，比线性导轨的成本低很多，安装调试也更便捷，不需要复杂的导轨平行度校准，只要两根支撑光轴的平行度控制在合理范围内就能顺畅运行。建模时还要注意箱体内部的轴承容纳腔尺寸，要和标准直线轴承的外径做间隙配合，方便压装更换，两端的卡槽用来装卡簧固定轴承外圈，防止轴承在往复运动中从座体里窜出，这些细节结构在建模时都要逐一还原，保证模型导出工程图后可以直接用于加工生产。
