塑料晾衣夹结构设计三维数模

日常晾晒场景中，塑料衣夹是极为常见的小五金件，主要用于衣物晾晒时夹持布料与晾衣杆/晾衣绳，避免衣物被风吹落，也可用于文件、小物料的临时夹持固定，在家庭、洗衣门店、小型加工车间都有广泛使用。这类小零件看似结构简单，实际建模时需要兼顾夹持力、开合手感、注塑成型工艺性，不能只做外形复刻。

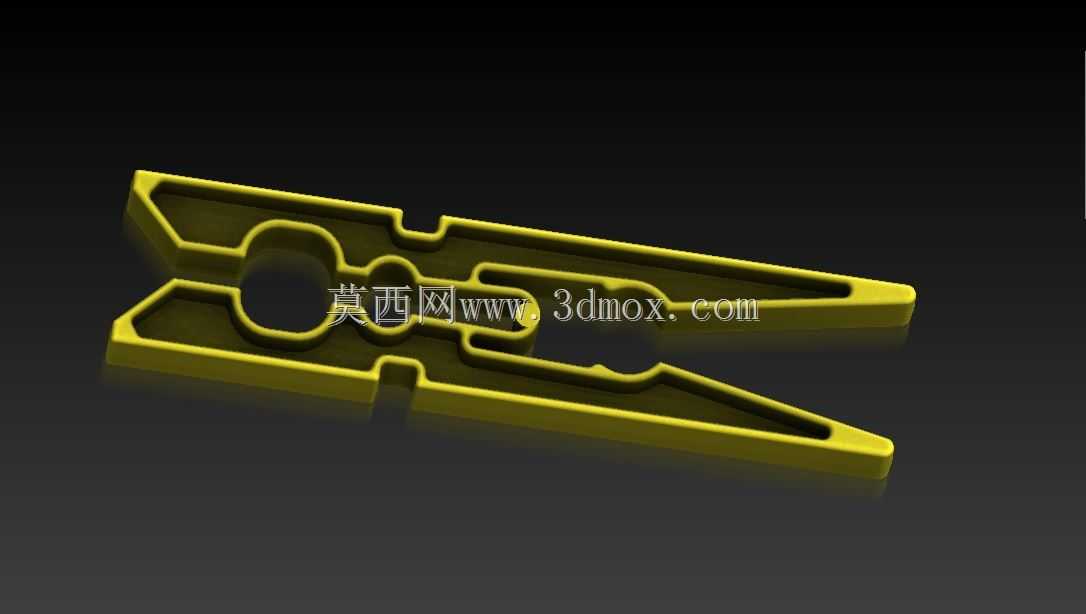

建模初期先确定整体安装与使用边界，整体长度控制在常见的80mm左右，最大开合角度不超过30度，闭合状态下夹口咬合面的贴合间隙控制在0.1mm以内，保证夹持薄布料时不会滑脱。首先绘制夹体的对称轮廓草图，考虑到一体注塑的弹性需求，夹身中部的弹性连接段厚度要做渐变处理，从夹口处的2.5mm逐步过渡到铰接位置的1.8mm，既保证开合时的弹性形变不会产生应力集中导致断裂，又能提供足够的夹持预紧力。

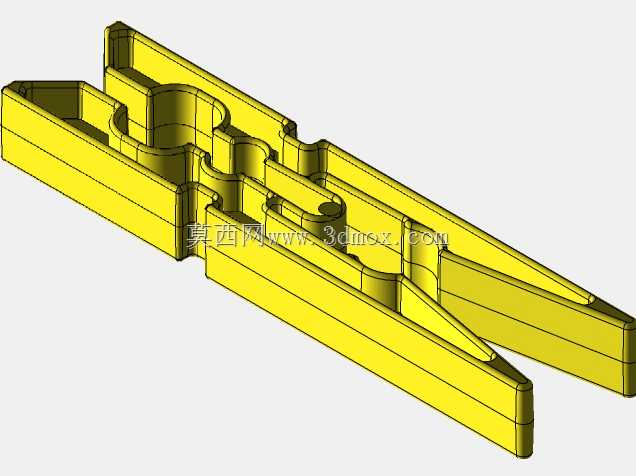

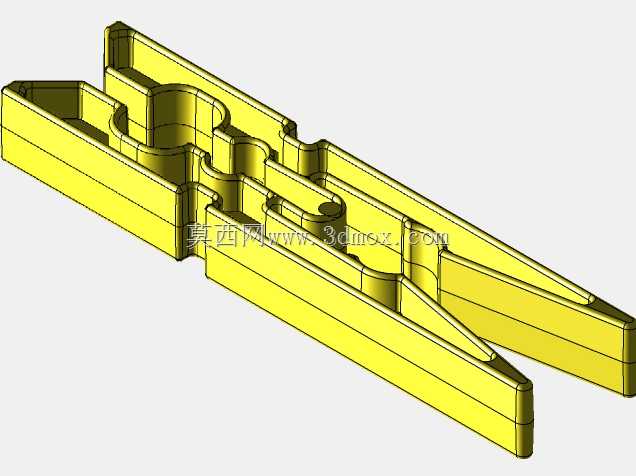

建模过程中先完成单侧夹体的实体构建，夹身的镂空结构不是单纯为了减重，一方面是减少注塑时的材料收缩变形，另一方面是优化握持时的防滑手感，镂空边缘全部做R0.5的圆角过渡，避免应力集中也防止使用时划手。夹口内侧设计细密的横向防滑齿，齿高0.3mm，齿距1mm，咬合时能增加与布料的摩擦力，即使夹持光滑的化纤面料也不会松脱。完成单侧夹体后，通过镜像命令生成另一半夹体，再在铰接位置做配合限位，保证两个夹体开合时不会出现错位卡滞。

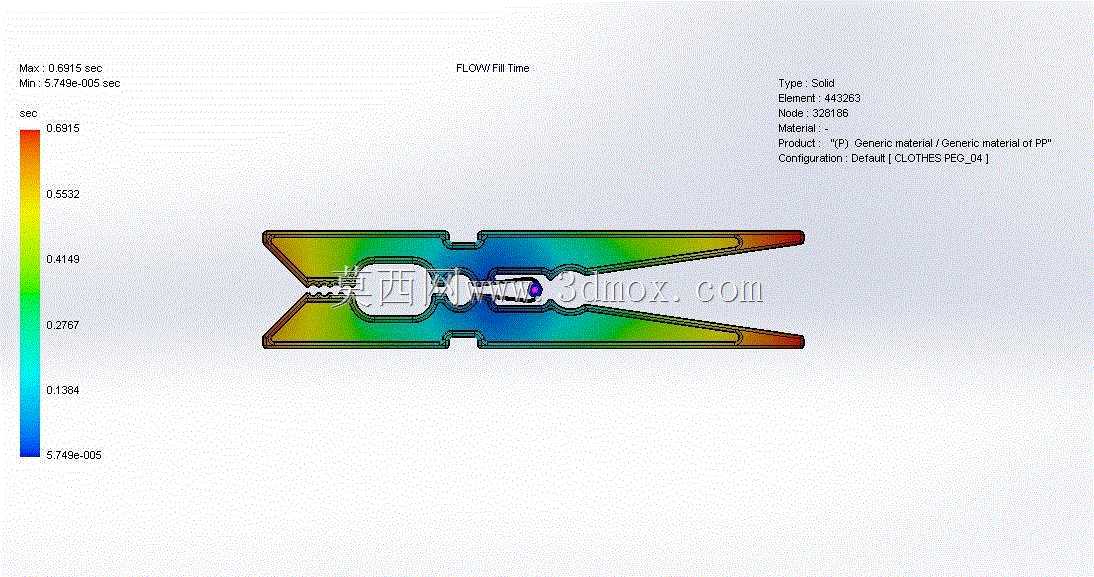

建模时要提前考虑注塑工艺的拔模角度，所有沿开模方向的侧壁都做1度的拔模斜度，夹体表面的加强筋厚度控制在主体壁厚的0.6倍，避免注塑时出现缩痕。弹性铰接位置的形变区域要做单独的应力校核，保证反复开合上万次也不会出现疲劳断裂，夹体的外轮廓全部做圆角处理，没有尖锐棱角，日常使用时不会勾刮衣物面料。

整个建模过程先从功能需求出发倒推结构尺寸，再结合注塑工艺调整细节，最终的数模可以直接用于模具开模，也能作为日用五金类小零件的结构设计参考，建模完成后可以做简单的开合运动仿真，验证铰接位置的运动行程是否符合设计预期，检查开合过程中两个夹体是否存在干涉，调整弹性段的厚度参数来匹配不同的夹持力需求，适配不同使用场景的夹持要求。
