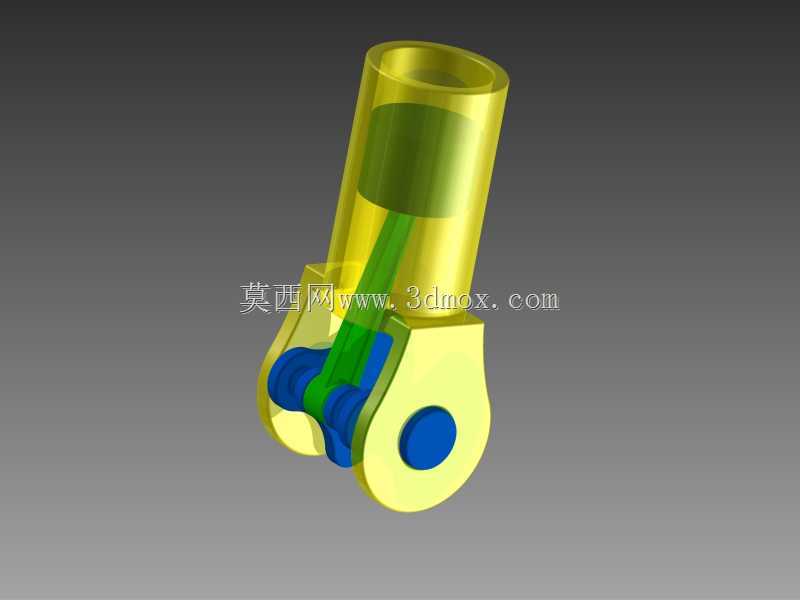

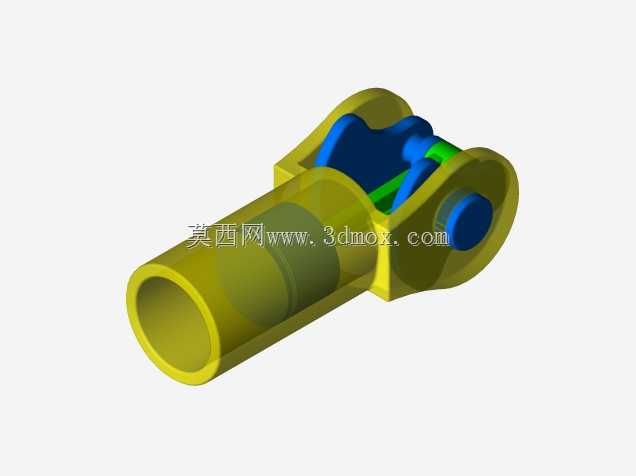

单缸发动机曲柄连杆活塞运动结构展示

在小型通用动力、农用机械、摩托类动力单元的开发环节，单缸机的运动机构验证是结构设计阶段绕不开的核心步骤，这套三维结构完整还原了单缸动力核心的运动传递逻辑，可直接用于机构运动干涉校验、教学演示以及初始方案的结构匹配验证。从实际应用场景来看，这类结构广泛适配小型发电机组、田园管理机械、小排量代步动力等设备的核心动力段，设计时首先要明确活塞的往复行程边界，避免活塞运行到上止点时与缸盖预留的燃烧室空间出现干涉，同时要核算连杆小头与活塞销的配合间隙，保证高温工况下的膨胀余量不会造成卡滞。建模阶段先从缸套的内腔基准面开始绘制，先确定缸筒的内径基准，拉伸生成缸套的实体结构，预留出活塞环的安装槽位，再根据选定的行程参数绘制活塞本体，活塞销孔的同轴度需要和缸套中心轴线保持严格垂直，偏差控制在0.02mm以内才能避免偏磨。接下来处理曲柄连杆部分，先确定曲轴的回转中心，根据活塞行程算出曲柄半径，连杆的长度要结合曲柄半径做配比，通常连杆长度与曲柄半径的比值控制在3.2到4之间，平衡运转时的侧推力与结构紧凑性，连杆大头的轴瓦安装位要和曲轴曲柄销做间隙配合，预留润滑油脂的存储槽。整个运动副的约束设置要贴合实际装配关系，缸套设置为固定约束，活塞与缸套内壁设置滑动副，活塞销与连杆小头设置转动副，连杆大头与曲柄销设置转动副，曲轴与机体支撑位设置转动副，驱动曲轴做定速回转即可完整复现活塞的往复运动过程。安装边界上，缸套的下端连接位需要和曲轴箱的安装止口做同轴配合，外径公差取h7级即可满足定位需求，曲轴的两端支撑轴径要和箱体轴承位匹配，伸出端预留动力输出的键槽位置，整个机构的径向最大尺寸不超过缸套外径的1.8倍，轴向尺寸要结合连杆厚度、曲柄臂厚度做累加核算，避免和箱体侧壁出现运动干涉。做运动仿真时可以逐帧检查活塞在上止点、下止点以及中间行程位置时，连杆与缸套下沿的间隙，最小间隙不能小于1.5mm，防止运转过程中出现磕碰，同时可以通过运动轨迹追踪查看活塞销的运动曲线，验证往复运动的直线度是否符合设计预期，这类结构建模不需要做过多的工艺细节简化，核心运动副的配合尺寸要完全和实际加工参数对齐，才能保证后续导出的工程图可以直接用于样件试制。
