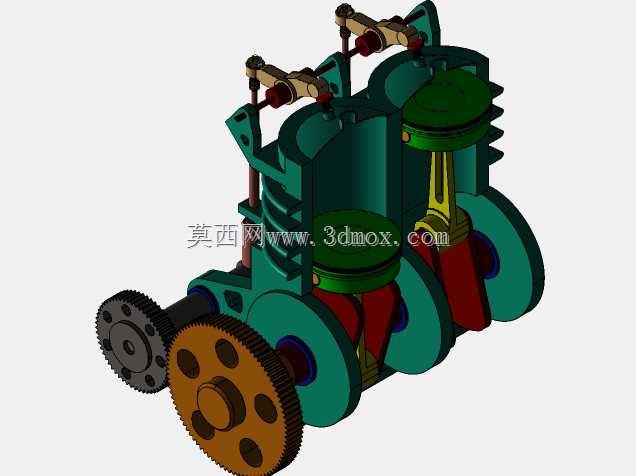

并列式双缸内燃动力机构三维结构

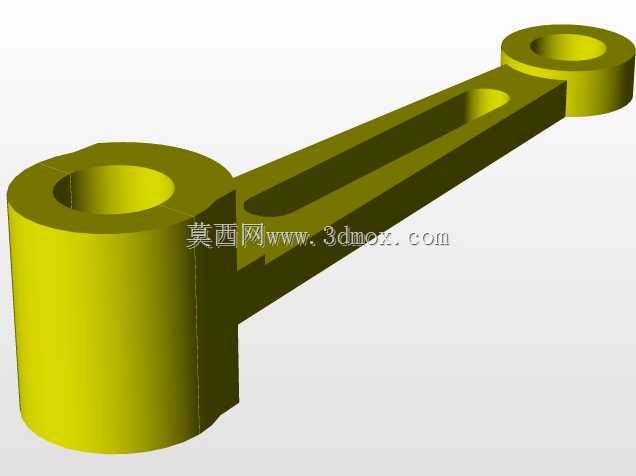

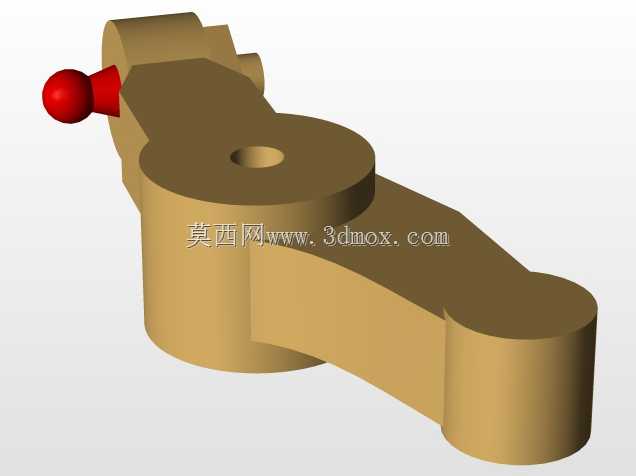

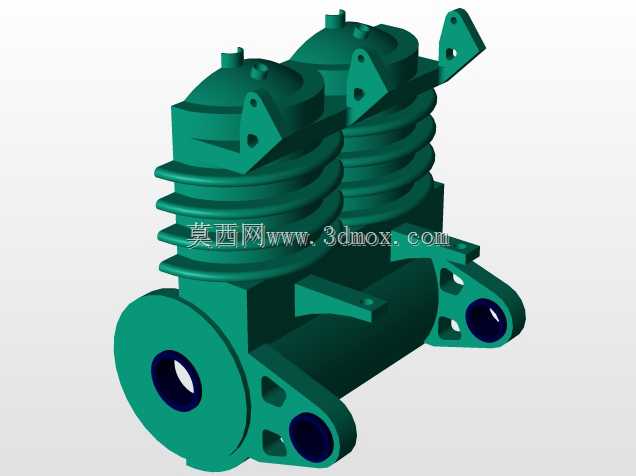

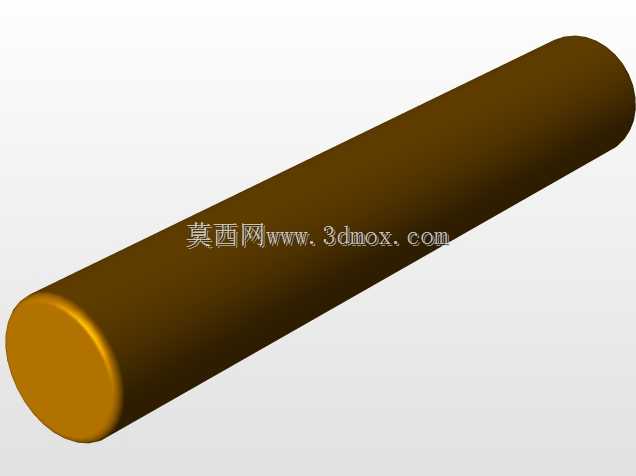

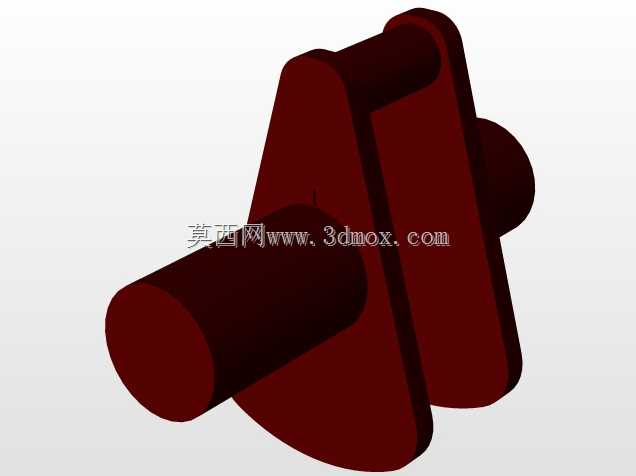

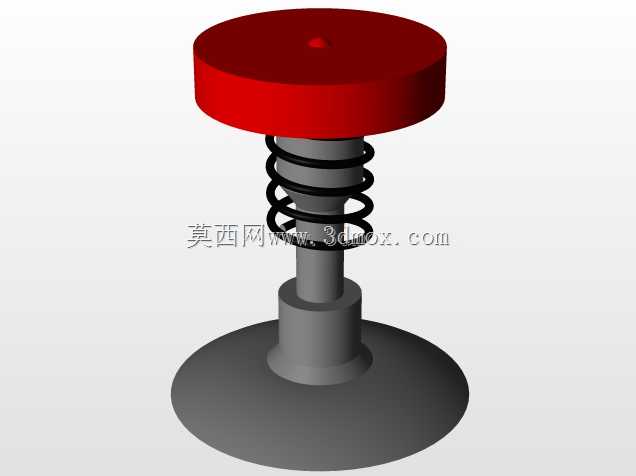

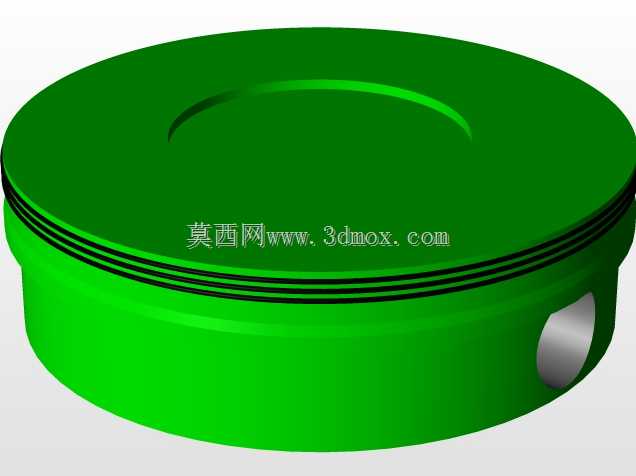

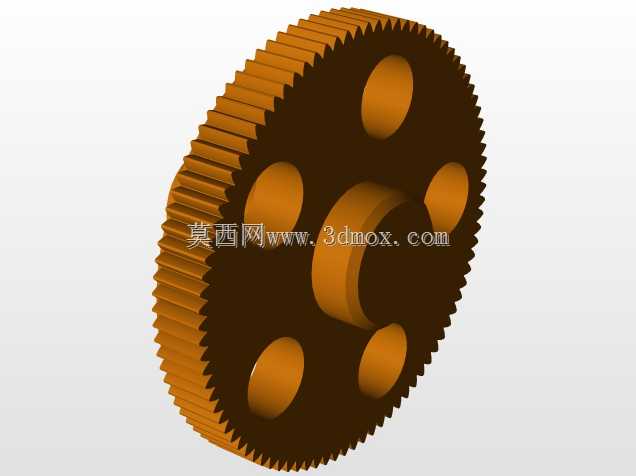

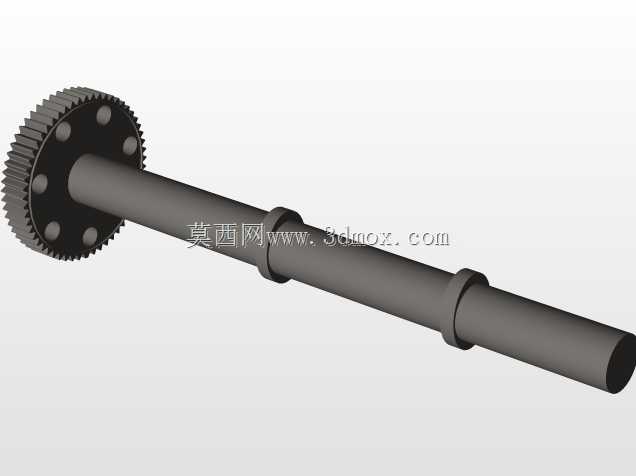

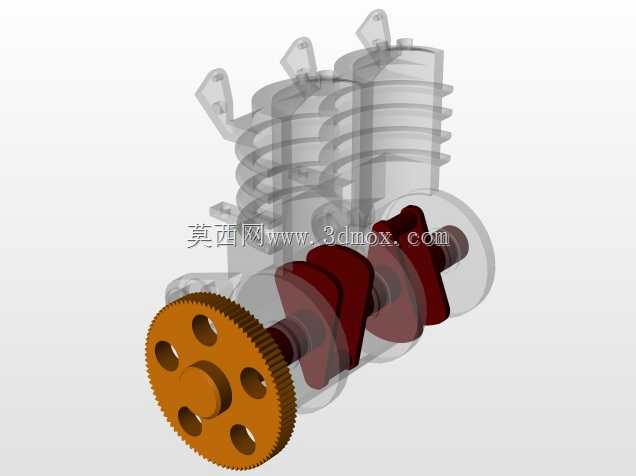

这类并列双缸动力结构，常配套在小型通用动力设备、轻型代步机具、小型发电机组上，相比单缸结构运转平顺性更好，动力输出的脉冲波动更小，同等排量下整机高度控制更灵活，适合安装空间有横向余量、竖向尺寸受限的设备场景。结构核心是通过两组平行布置的活塞连杆组件，将燃烧做功的直线往复运动转化为曲轴的旋转扭矩，配套的正时齿轮组负责传递曲轴与配气机构的运动相位，保证进排气动作与活塞行程精准匹配，外露的齿轮结构也方便后续做维护调校。建模时先从核心运动副的约束关系入手，先确定曲轴的回转中心、两个曲柄销的相位夹角，再反推活塞的行程、缸筒的内径尺寸，确定缸体的安装定位基准，避免后续装配出现运动干涉。画缸体结构时要提前预留缸套安装位、冷却散热鳍片的厚度空间，同时兼顾螺栓过孔的位置，保证和曲轴箱的连接强度；活塞部分要区分活塞销座、环槽的结构尺寸，连杆大小头的轴瓦安装位要和曲柄销、活塞销的直径做匹配，留足合理的配合间隙。配气机构的摇臂、推杆支座要和缸盖的安装面做共面约束，保证气门动作的直线度，避免偏磨。传动齿轮部分先确定两个啮合齿轮的中心距，根据传动比计算齿数、模数，齿形参数要符合啮合规范，保证运转时不出现卡滞。整体建模完成后要做运动仿真验证，检查活塞在上止点、下止点位置时和缸盖、曲轴箱的安全间隙，确认连杆摆动时不会碰击缸筒内壁，齿轮啮合的侧隙在合理区间，所有运动部件的运动轨迹都在壳体的包容边界内，不会出现外露干涉。这类结构的安装边界要注意曲轴输出端的连接尺寸，缸体的固定安装孔位要和配套设备的机架安装面对应，进排气接口的位置要预留管路连接的操作空间，方便后续整机装配时的管路布置。
