自制DIY小型木工车床三维结构设计

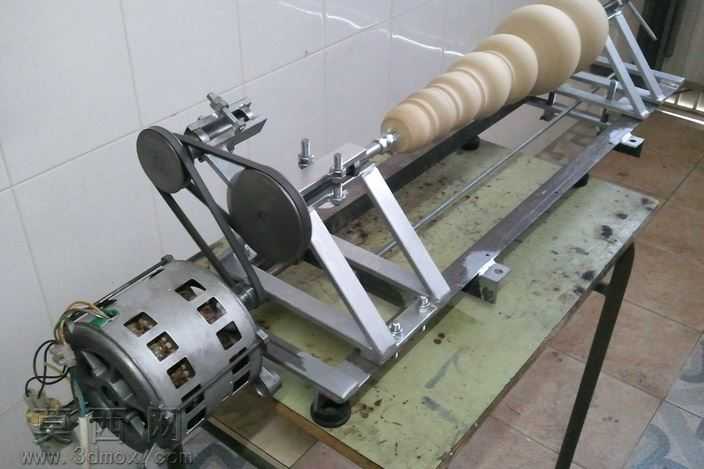

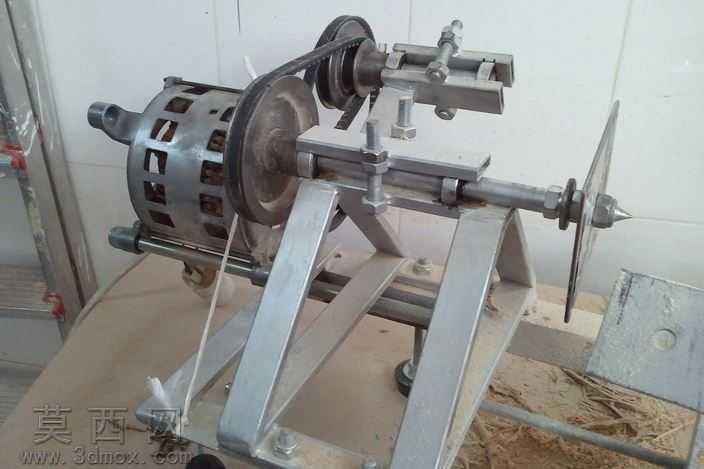

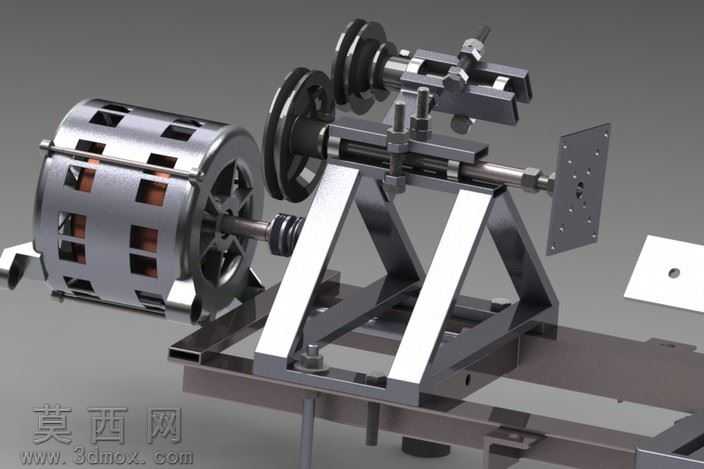

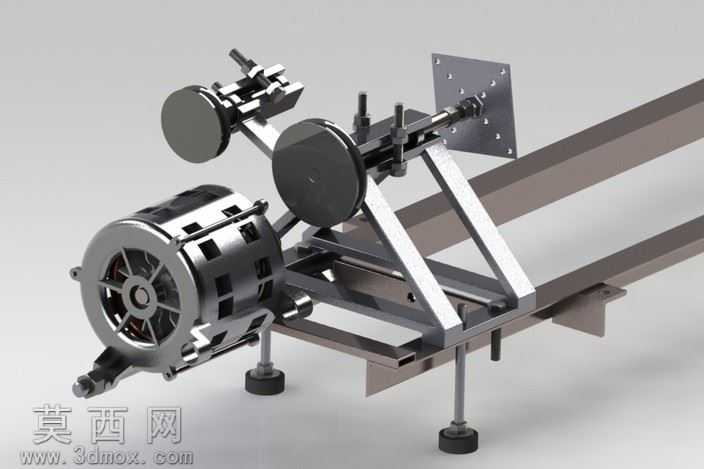

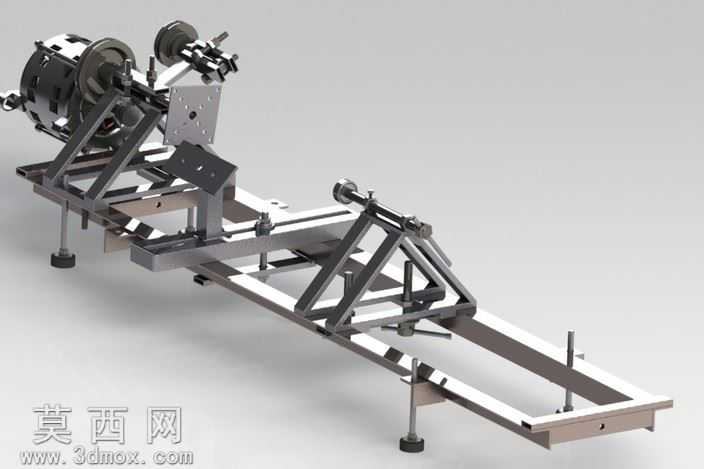

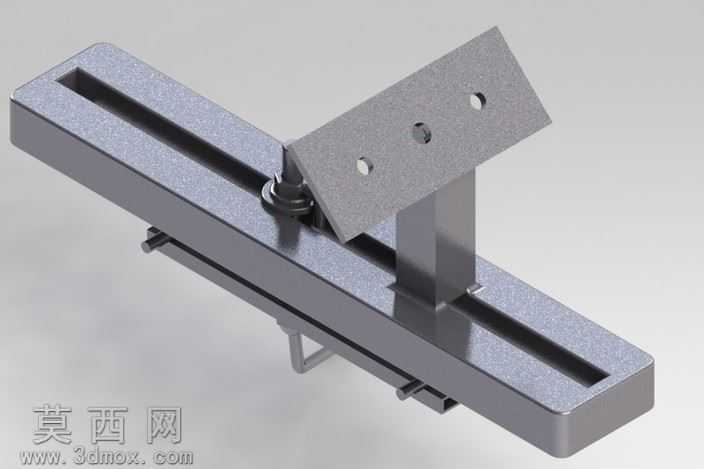

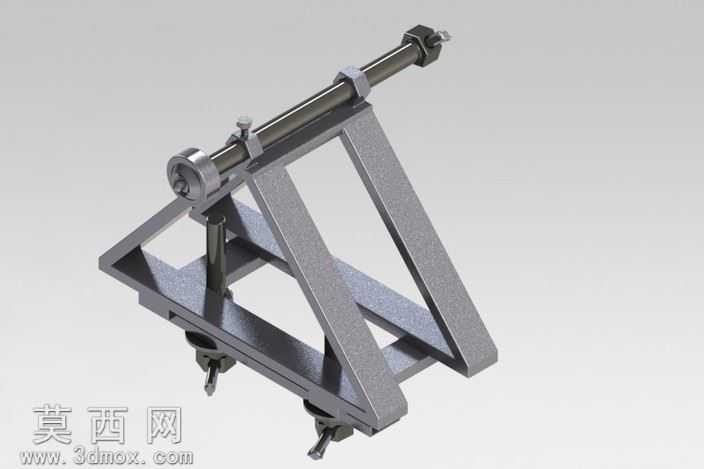

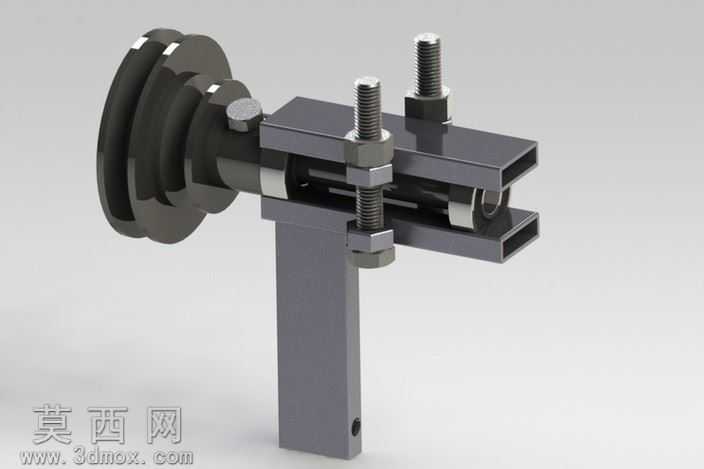

本作品为面向个人木工爱好者设计的DIY小型木工车床三维模型，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于指导实物制作。模型构建过程中，首先完成动力单元的建模还原，采用常见的异步电机作为动力源，对电机外壳的散热镂空结构、端盖安装孔位、输出轴的轴径公差带都做了精准还原，电机外壳赋予磨砂金属材质，内部绕组区域做了半透明示意处理，直观呈现动力输出的结构逻辑。传动部分采用带轮传动结构，大小带轮的轮槽尺寸、中心距、皮带张紧调节结构都做了完整设计，带轮赋予发黑处理的碳钢材质，三角带赋予橡胶材质，通过装配约束模拟皮带的张紧状态，可直观展示传动比的匹配逻辑。床身主体采用三角支撑式框架结构，支撑构件采用标准角钢型材建模，通过螺栓装配完成固定，床身导轨部分采用光轴搭配滑动支座的结构，刀架支座设计了多维度调节锁紧结构，可实现刀具的横向、纵向进给调节，尾座部分设计了可伸缩的顶针结构，适配不同长度的木材工件装夹需求。渲染阶段采用工作室环境光，金属构件区分了冷轧钢板、镀锌角钢、发黑标准件的不同材质质感，电机部分的散热格栅做了光影通透处理，整体渲染效果清晰呈现各部件的装配关系与结构细节。设计思路上充分考虑DIY制作的可行性，所有零部件均采用市面易采购的标准型材与标准件，减少非标定制加工的难度，结构上简化了工业车床的复杂变速机构，通过带轮搭配实现常用转速区间的覆盖，刀架与尾座的调节结构采用手拧螺丝锁紧，无需专用工具即可完成操作调整，整体结构紧凑，可放置于普通工作台面使用，满足个人爱好者进行小型木件车削、打磨、成型的加工需求，模型完整还原了从动力输入、传动变速、工件装夹到刀具进给的全流程结构，可作为DIY木工车床制作的参考蓝本，也可用于机械结构教学的演示案例。
