轮式工件立式磨革抛光处理设备

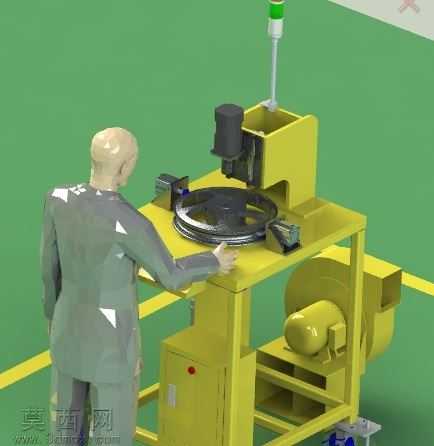

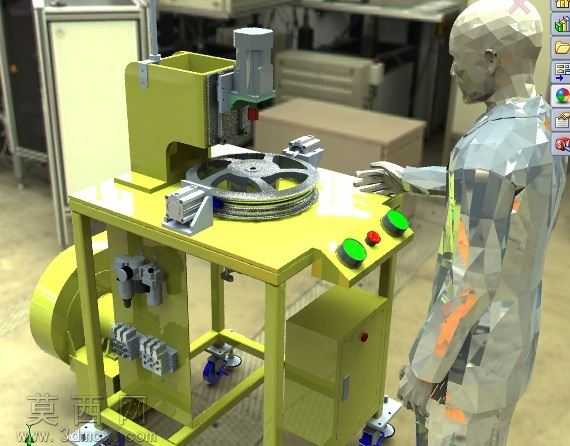

本模型为面向轮类工件表面处理的立式磨革抛光设备，采用三维建模软件完成全参数化结构搭建，整体以立式框架式机架作为承载主体，机架采用方管型材拼接结构，建模过程中严格遵循机械设计的装配公差逻辑，对各部件的连接孔位、安装基准面做了精准对齐，还原真实设备的装配可行性。设备主体配色采用工业设备常用的警示黄作为机架主色调，操作台面做了哑光金属质感的材质渲染，台面边缘设置凸起挡边结构，避免打磨过程中碎屑掉落；操作区域设置两枚绿色启动按钮与一枚红色急停按钮，按钮做了防滑纹理的材质细节处理，还原真实工控元件的触感表现。设备上部设置立式打磨执行模组，模组包含驱动电机、进给滑台与磨革工作头，建模时对电机的散热筋、接线盒结构做了细节还原，滑台部分还原了导轨、丝杠的传动结构，可直观展示打磨头的垂直进给动作逻辑；工作台面中心设置轮式工件定位工装，工装采用三爪式夹持结构，可适配不同直径的轮类工件装夹，建模时还原了夹持块的防滑齿纹、锁紧气缸的管路接口细节。机架下部集成了电气控制柜体与除尘驱动单元，柜体做了金属柜门、锁具、通风散热孔的细节建模，侧面的除尘风机外壳做了圆弧曲面过渡处理，还原钣金加工的成型特征；机架底部配置带刹车的万向脚轮，脚轮的支架、滚轮、刹车踏板结构均做了独立建模，可直观展示设备的移动与固定逻辑。渲染阶段采用车间实景作为环境背景，搭配工业照明的光影设置，对金属机架的反光、塑料按钮的漫反射、橡胶脚轮的哑光质感做了分层材质调整，同时搭配人体操作姿态的参考模型，直观展示设备的操作工位布局与人机交互尺度，整体模型完整还原了磨革抛光设备的工作逻辑、结构组成与外观特征，可用于设备方案展示、结构教学、产线布局仿真等场景，工件放入存储区或装运前可通过该设备完成表面清理抛光作业，去除工件表面的毛刺、氧化层与残留污渍，提升工件表面光洁度。
