手动螺旋顶升承重作业机构结构设计

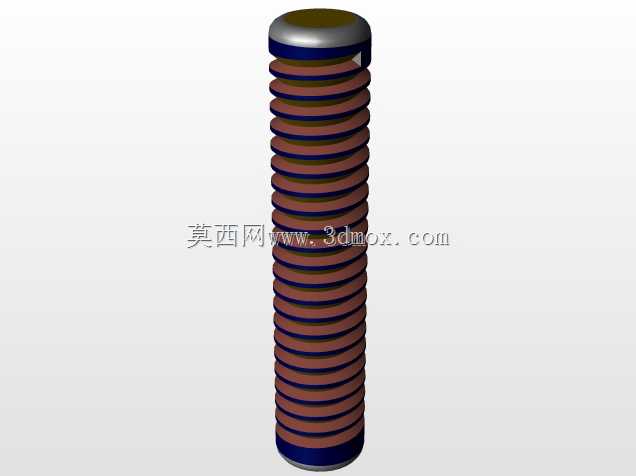

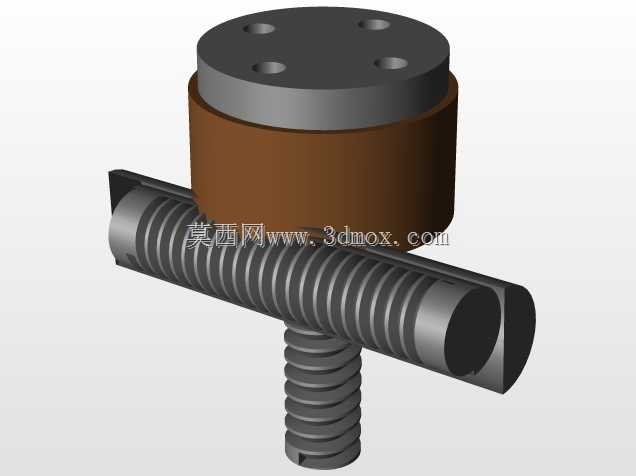

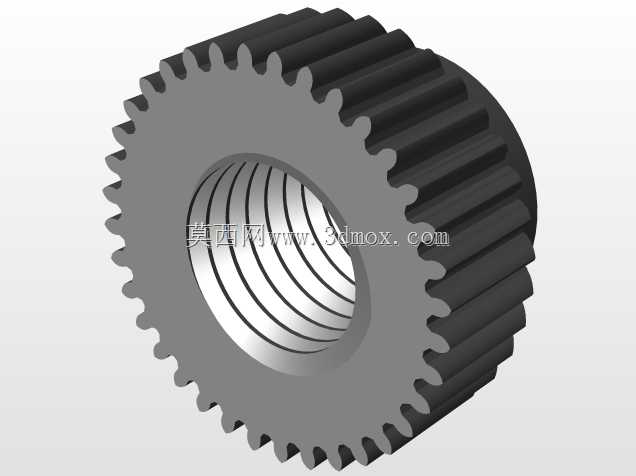

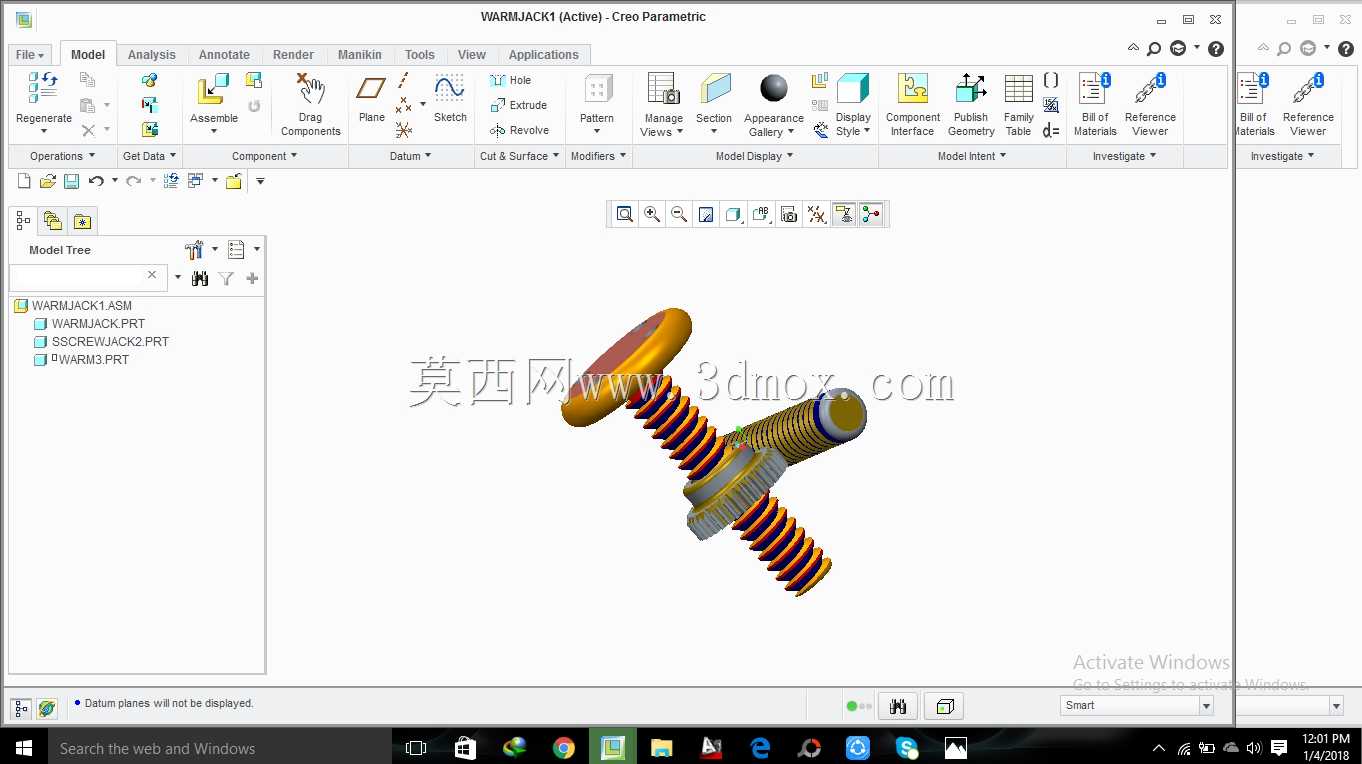

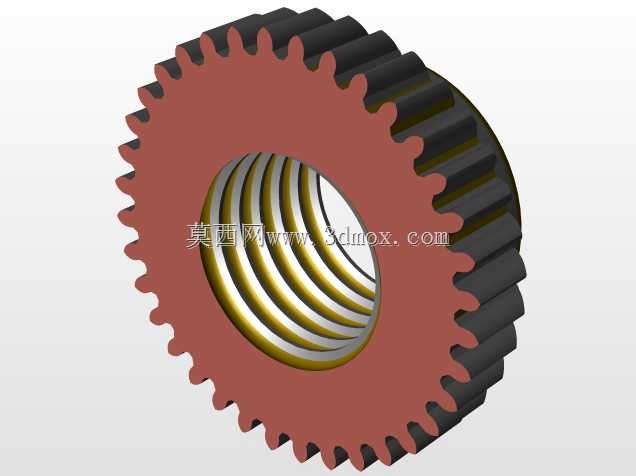

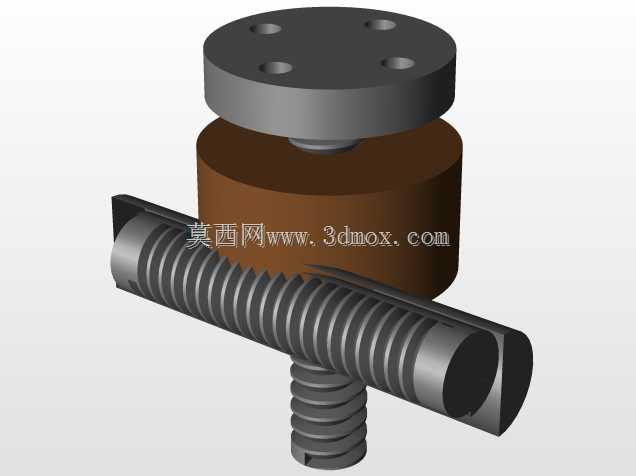

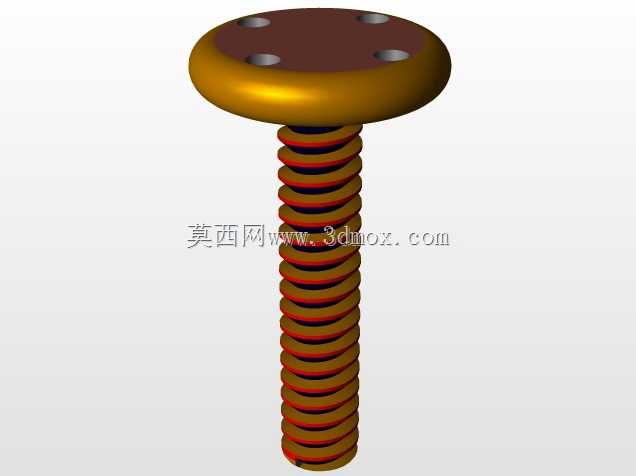

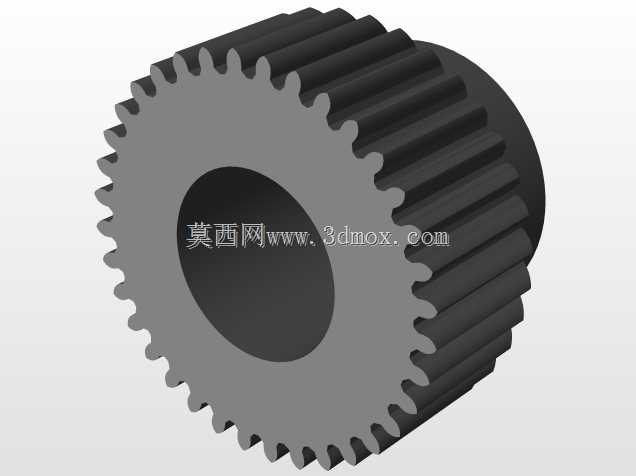

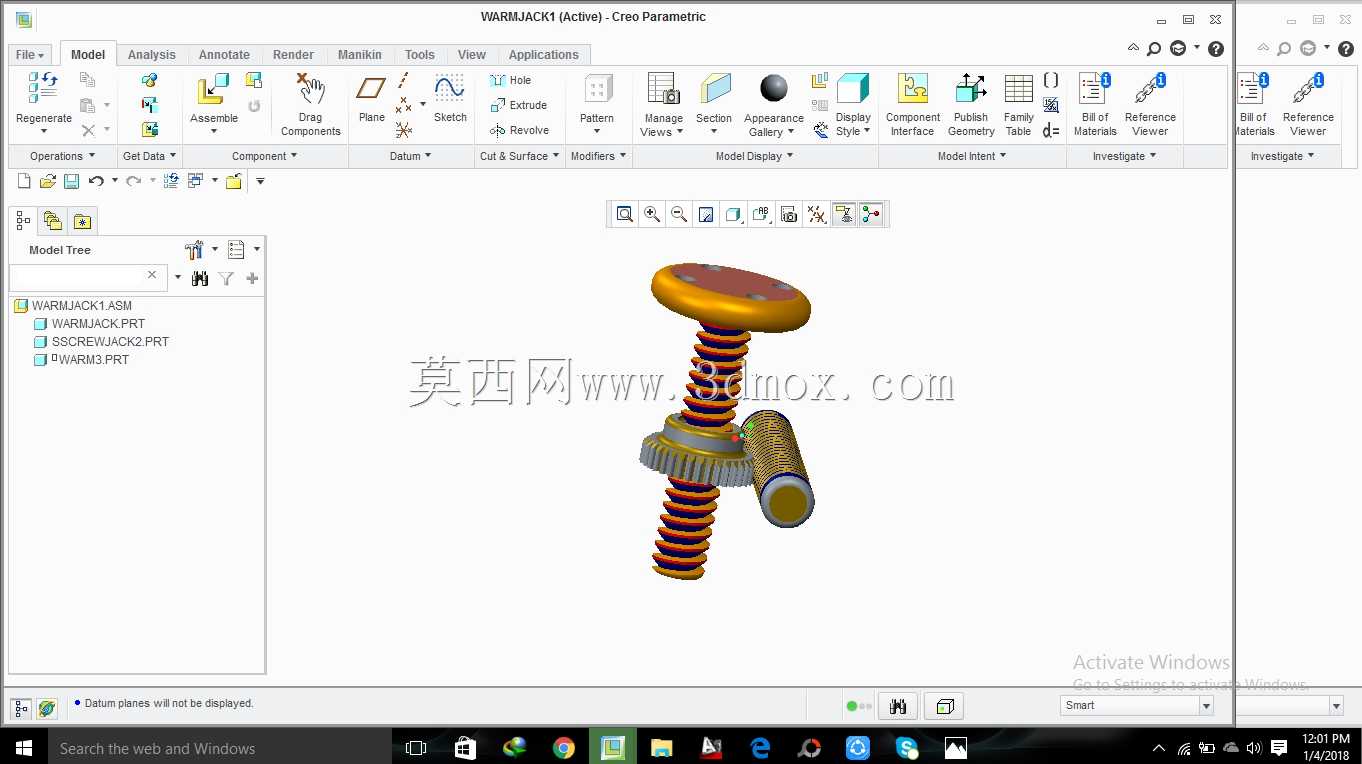

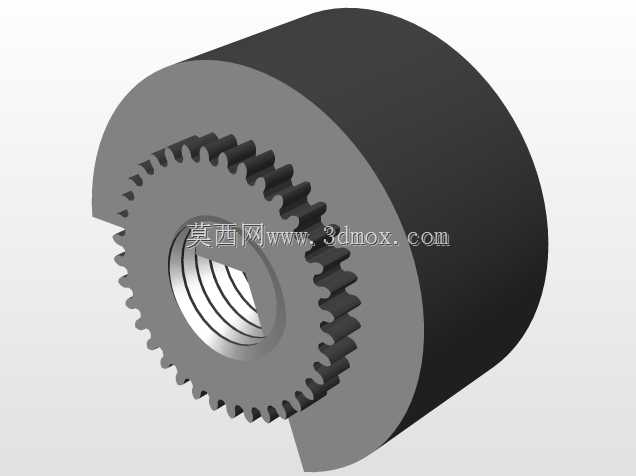

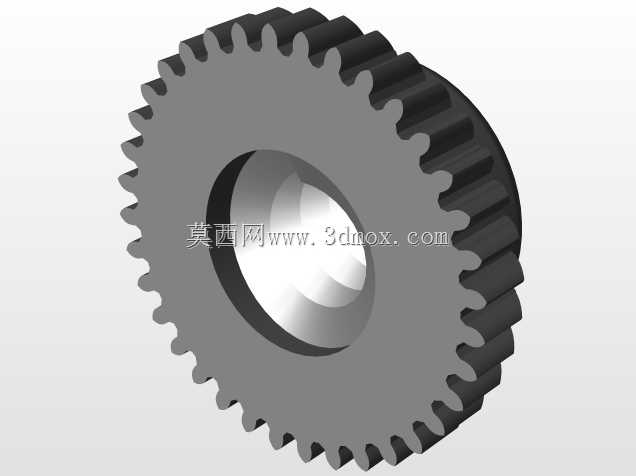

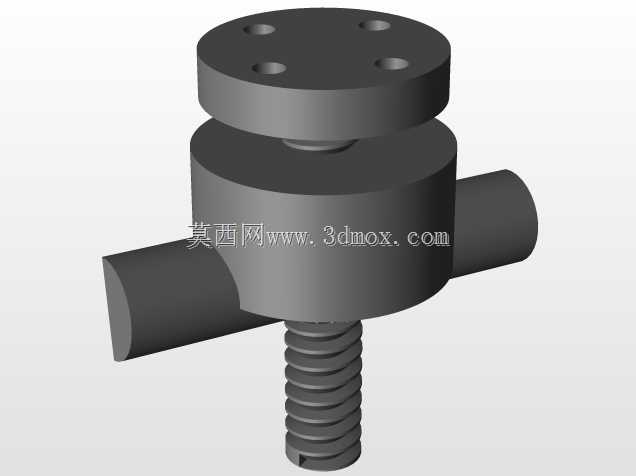

在设备检修、小型构件安装、重物位移微调这类现场作业场景里，这类手动螺旋顶升机构的适用场景非常广泛，不像液压顶升设备存在密封件老化泄漏、长期承重泄压的问题，纯机械螺纹副的锁止特性可以让它在长时间承重工况下保持稳定的支撑状态，哪怕是户外无电源的作业环境，也能依靠手动驱动完成顶升操作，不会受动力供给条件的限制。从结构功能来看，这套机构核心依靠梯形螺纹副实现力的放大与位移传递，顶部的承压盘做了防滑纹理处理，和被支撑重物接触时能避免滑移，侧面的摇柄通过齿轮组和升降螺杆做传动衔接，转动摇柄时就能带动螺杆旋转，顺着外套筒的内螺纹实现垂直方向的升降，外套筒内壁做了导向限位槽，能避免螺杆升降过程中出现径向晃动，保证顶升过程的同轴度，不会出现偏载卡滞的问题。做三维建模的时候，首先要先确定核心参数：先根据额定承重载荷核算梯形螺纹的中径、螺距与牙型强度，确认螺杆的有效升降行程，再反推外套筒的壁厚与整体高度，确定安装边界——底座的支撑直径要满足承重时的地面压强要求，避免作业时出现底座下陷，顶部承压盘的尺寸要匹配常规被支撑构件的接触面积，整体收拢后的总高度要能适配狭小作业空间的塞入需求，最大顶升高度要覆盖常见的作业顶升行程区间。建模流程上，先绘制螺杆的螺旋扫描特征，完成梯形螺纹的牙型切削，再依次构建外套筒、顶部承压盘、传动齿轮组、摇柄这些单独零件，每个配合面都要预留合理的装配间隙，比如螺杆和外套筒的螺纹配合间隙、齿轮副的啮合侧隙、摇柄和转轴的转动间隙，避免实际装配时出现干涉。完成单个零件建模后进入装配环境，按照实际装配顺序依次装入各部件，添加对应的装配约束，验证各运动部件的活动行程是否符合设计预期，做全局干涉检查，确认摇柄转动时齿轮传动顺畅、螺杆升降无卡滞，最后给各零件赋予对应的材质外观，区分金属加工面、涂漆面、防滑纹理面的视觉效果，还原实际产品的外观质感。这类纯机械结构的建模重点，在于传动副的参数匹配与运动干涉排查，要保证模型的尺寸参数完全符合实际加工装配的逻辑，不能出现结构上无法实现的设计缺陷，每一处配合尺寸都要对应机械设计的公差要求，让模型不仅能做外观展示，也能直接导出工程图用于实际加工生产。
