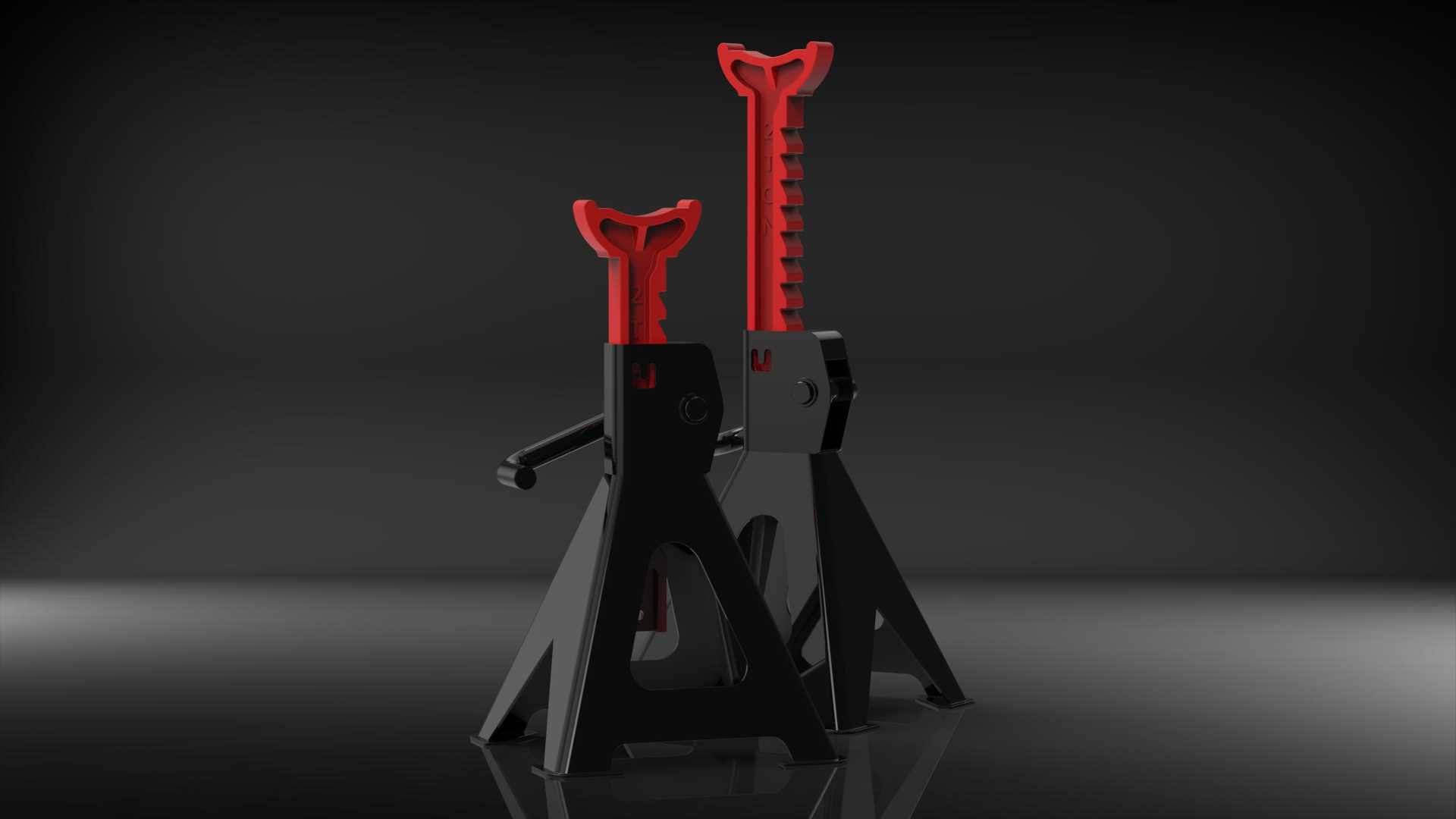

两吨额定载重齿条式安全支撑千斤顶

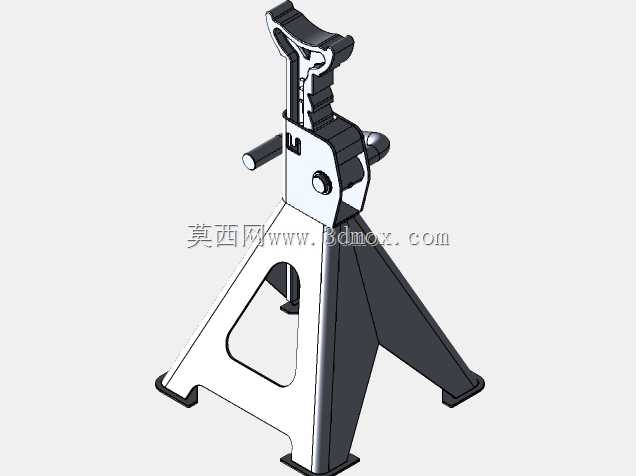

日常汽修场景里，车辆举升后单靠液压千斤顶长期承重存在极大安全隐患，这类带齿条锁止结构的刚性支撑装置，就是配套举升作业的核心安全辅具，主要用于车辆换胎、底盘检修、悬架维护时的刚性承重，避免液压系统泄压引发的坠落风险，在小型乘用车维保、轻型设备装配定位场景中应用极广。从结构设计逻辑来看，这款支撑装置采用三角支撑底座，通过三个支脚分散承重载荷，底座接触地面的端面做了加宽防滑处理，即便在硬化水泥地面或者环氧地坪上使用，也不会出现侧滑偏移；上部的升降齿条采用等距齿槽设计，配合侧面的锁止拨爪，可根据作业需求调整支撑高度，调整到位后拨爪自动卡入齿槽，实现机械刚性锁止，不存在液压元件的泄漏泄压风险，顶部的支撑托槽做了弧形适配设计，刚好贴合车辆底盘的支撑加强筋位置，避免支撑时滑脱刮伤底盘钣金。建模时先从底座的三角支撑框架入手，先绘制三个支脚的截面轮廓，拉伸后做根部的圆角过渡，避免应力集中在支脚与主体的连接位置，再搭建中间的升降套筒结构，套筒内壁做导向筋设计，保证齿条升降时无径向晃动；齿条部分先绘制单齿截面，沿高度方向阵列后做齿顶倒角，避免锁止拨爪卡滞，锁止机构单独做子装配体，要验证拨爪的转动角度与齿槽的啮合间隙，保证锁止时无旷量，解锁时拨爪能完全脱离齿槽不卡滞，顶部的托槽要做曲面加厚处理，匹配常见乘用车底盘支撑点的弧度。实际使用时要注意支撑面必须平整坚硬，禁止在软质泥土路面单独使用，调整高度时要先抬升齿条到略高于待支撑位置，再缓慢释放让锁止爪完全卡入齿槽，确认三个支脚完全贴合地面后再移除举升用的液压千斤顶，日常存放时要将齿条降到最低位置，在齿面涂抹薄层防锈脂，避免齿槽锈蚀影响锁止可靠性。建模过程中要重点校核齿条的齿根弯曲强度，以及三角支脚的压杆稳定性，按照两吨的额定载重做受力仿真，确保各部件的安全系数不低于行业标准要求，各活动部件的配合间隙要控制在合理范围，既要保证升降顺畅无卡滞，又不能出现过大的旷量影响支撑稳定性。
