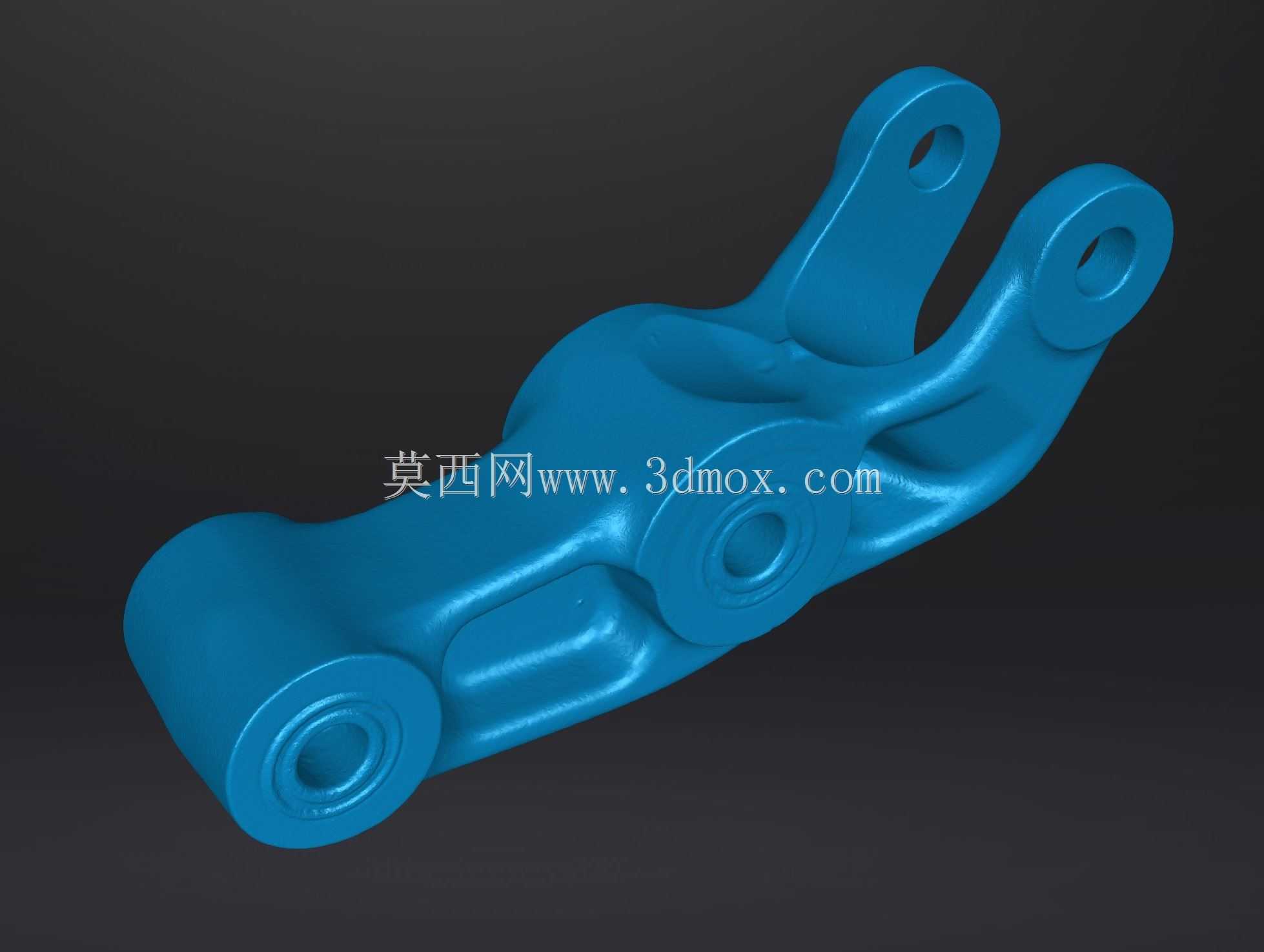

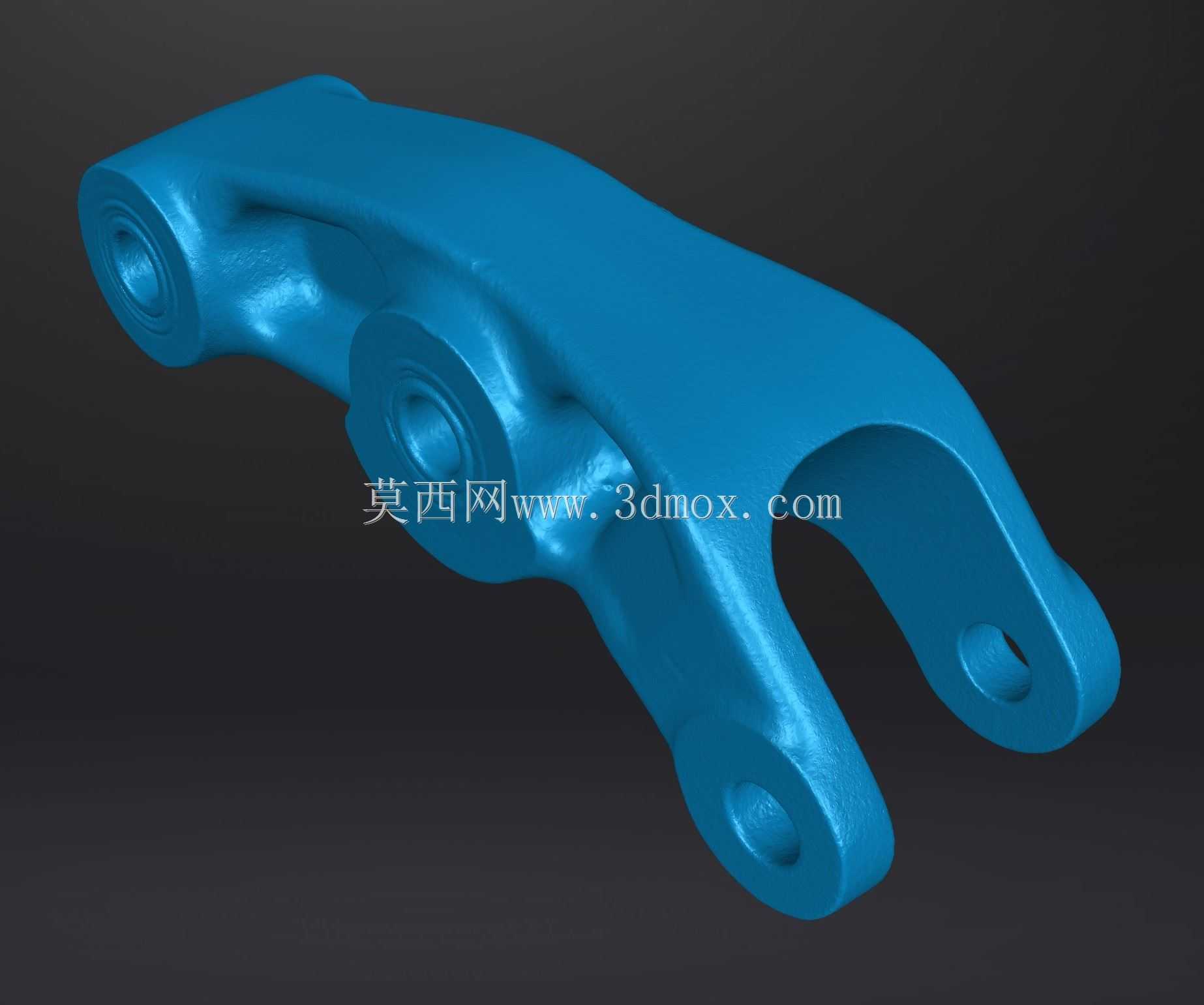

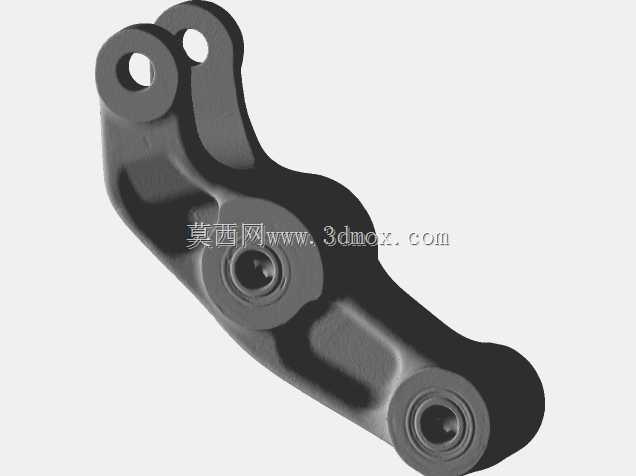

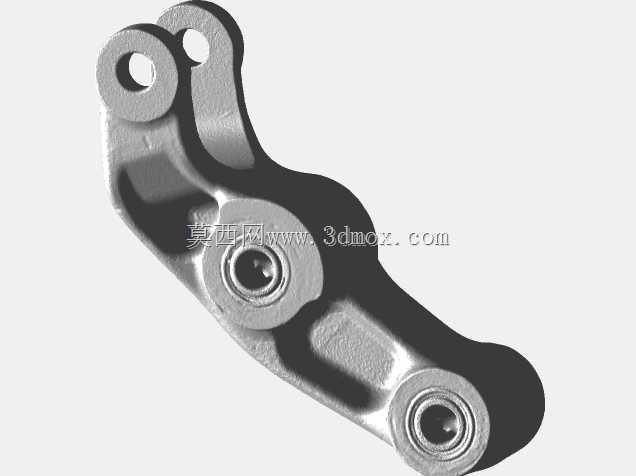

电动越野摩托前连杆减震支座结构

这类连杆减震支座是轻型电动越野两轮车后悬挂系统的核心传力部件，主要承担车架与后轮摇臂、减震器之间的载荷传递作用，在非铺装路面行驶时，能够将车轮受到的颠簸冲击通过连杆结构的杠杆比优化，分散传递给减震器，避免硬冲击直接传递到车架主体，提升骑行过程的操控稳定性与乘坐舒适性，同时也能降低车架关键连接位置的应力集中风险，延长整车底盘结构的疲劳寿命。

从结构设计逻辑来看，该零件采用多铰接点布局，三个带衬套安装位的轴孔分别对应连接摇臂、车架吊耳与减震器下端，孔位的同轴度、孔间距公差直接影响悬挂运动过程的顺畅度，若孔位偏差过大，会出现减震动作卡滞、衬套偏磨过快的问题。零件主体采用变截面的流线型加强筋结构，在保证整体结构强度的前提下尽可能去除非受力区域的冗余材料，实现轻量化设计，避免增加过多的簧下质量影响悬挂响应速度。建模过程中，首先需要确定三个铰接点的硬点坐标，这部分参数需要匹配整车悬挂的运动学特性，保证减震器在全行程范围内的杠杆比变化符合调校需求，避免出现行程末端杠杆比突变导致的减震打底或者支撑不足问题。确定硬点后，先绘制各安装孔的基准轴线，以轴线为定位基准，绘制各连接臂的截面轮廓，通过放样、布尔运算生成主体基础结构，之后对各应力集中的转角位置做圆角过渡处理，避免锐角位置出现应力集中，最后对安装孔的端面做凸台加厚处理，提升轴孔位置的挤压强度，防止长期受交变载荷出现孔位变形。

安装边界方面，各轴孔的内径尺寸需要匹配对应规格的衬套外径，安装端面的平面度需要控制在合理公差范围内，保证衬套压装后不会出现偏斜，零件整体的最大外轮廓不能超出悬挂运动的包络范围，避免车轮上下跳动时与周边的车架、挡泥板等部件发生运动干涉。这类零件除了应用在电动越野摩托上，也可适配同结构的轻型电动自行车、山地自行车的后悬挂结构，建模时需要注意毫米单位的统一，所有配合尺寸需要预留衬套、紧固件的安装间隙，保证实际装配时的工艺可行性。
