复古彩色玻璃罩煤油风灯结构设计

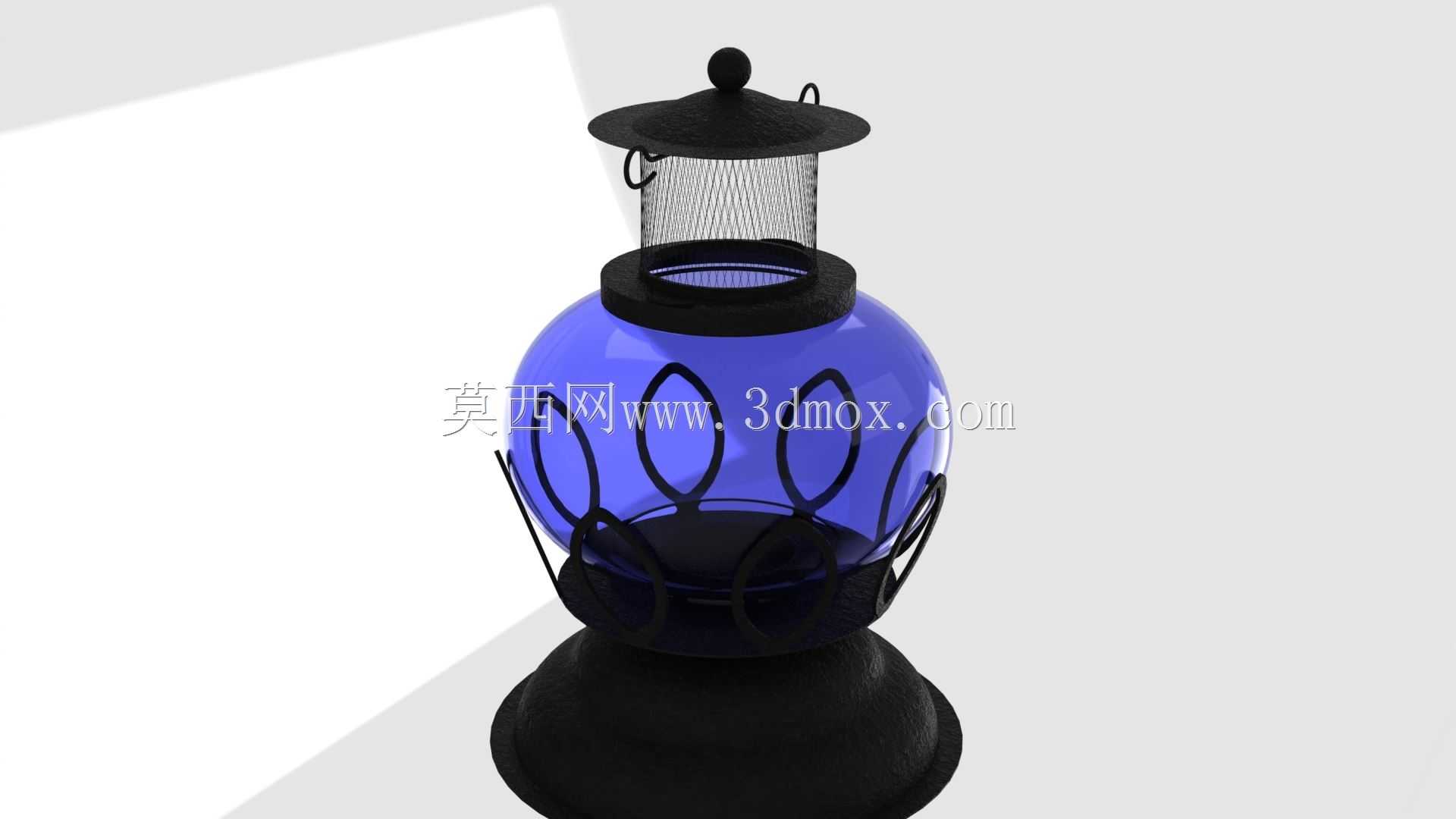

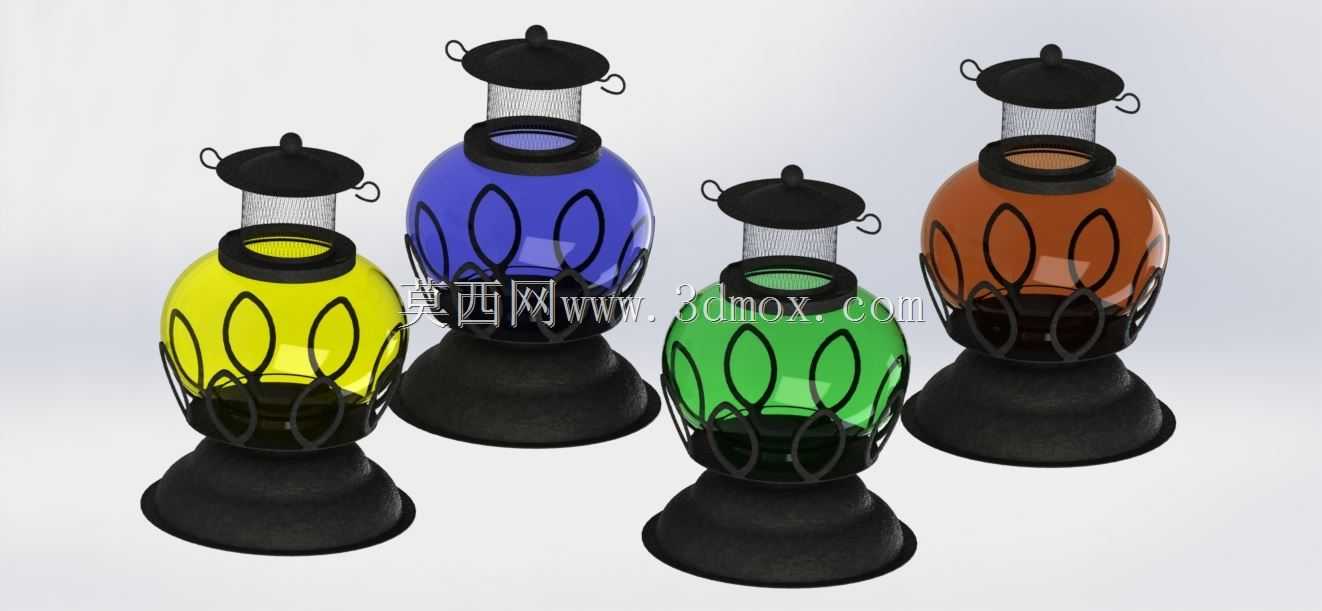

这类复古风灯常应用于户外露营氛围营造、复古主题餐饮空间陈设、庭院景观装饰以及民俗场景布置场景，实际使用中既可以加注燃油作为应急照明光源，也可内置电子灯组作为无明火装饰灯具，适配多场景的照明与装饰双重需求。产品功能上做了分层结构设计，底部为储油基座，采用宽底配重结构，放置时可降低整体重心，避免轻微触碰出现倾倒问题，基座上方设置铁艺承托架，花瓣形镂空铁艺既承担玻璃灯罩的固定限位作用，也可在灯具燃烧时通过镂空间隙流通空气，保障燃烧过程的氧气供给，中部为彩色玻璃灯罩，不同配色的半透明玻璃可在点亮时透出不同色彩的光线，强化复古氛围感，灯罩顶部设置金属网罩与防雨顶盖，金属网可阻挡蚊虫杂物落入灯罩内部，顶盖的外翻檐结构可在户外使用时阻挡雨水淋入灯罩，同时顶部两侧设置挂环，既可以直接放置在平面使用，也可通过挂环悬挂在支架、树枝上使用。设计过程中先确定整体比例关系，单款风灯总高控制在280mm左右，基座最大直径120mm，玻璃灯罩最大直径100mm，安装时无需额外固定配件，玻璃灯罩直接卡入铁艺架的限位槽内即可完成装配，拆卸清理时直接向上取出灯罩即可，维护便捷度较高。建模阶段先绘制基座的旋转截面草图，通过旋转特征生成基座主体，再绘制铁艺架的单根花瓣形筋条草图，通过扫描特征生成单根筋条后圆周阵列得到完整的铁艺托架结构，玻璃灯罩部分同样采用旋转特征生成主体曲面，加厚为2mm的薄壁实体模拟玻璃厚度，顶部的金属网采用阵列特征生成交错的金属丝结构，顶盖部分通过旋转加拉伸切除生成挂环安装位，最后对不同部件赋予对应材质，调整装配间隙确保各部件无干涉，铁艺架与玻璃灯罩的配合间隙控制在0.5mm，既保证安装顺畅，也不会出现晃动异响问题。建模过程中需重点验证铁艺筋条的弧度一致性，确保四色款式的筋条结构可通用，降低开模与生产的成本，同时玻璃灯罩的上下口径尺寸需与基座、顶盖的限位位完全匹配，避免出现装配后漏缝的问题。
