印度制造主题工业机械连接结构件合集

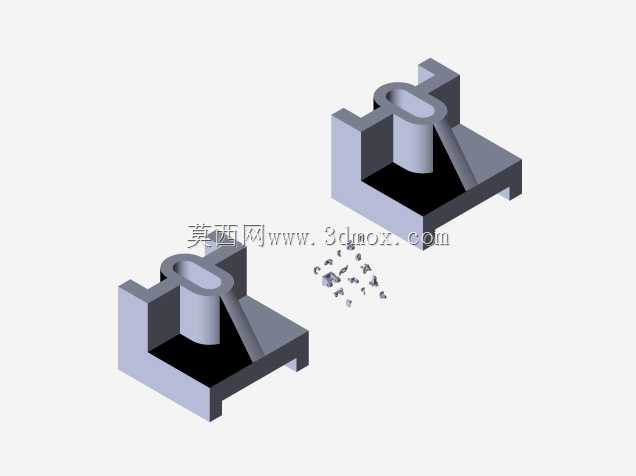

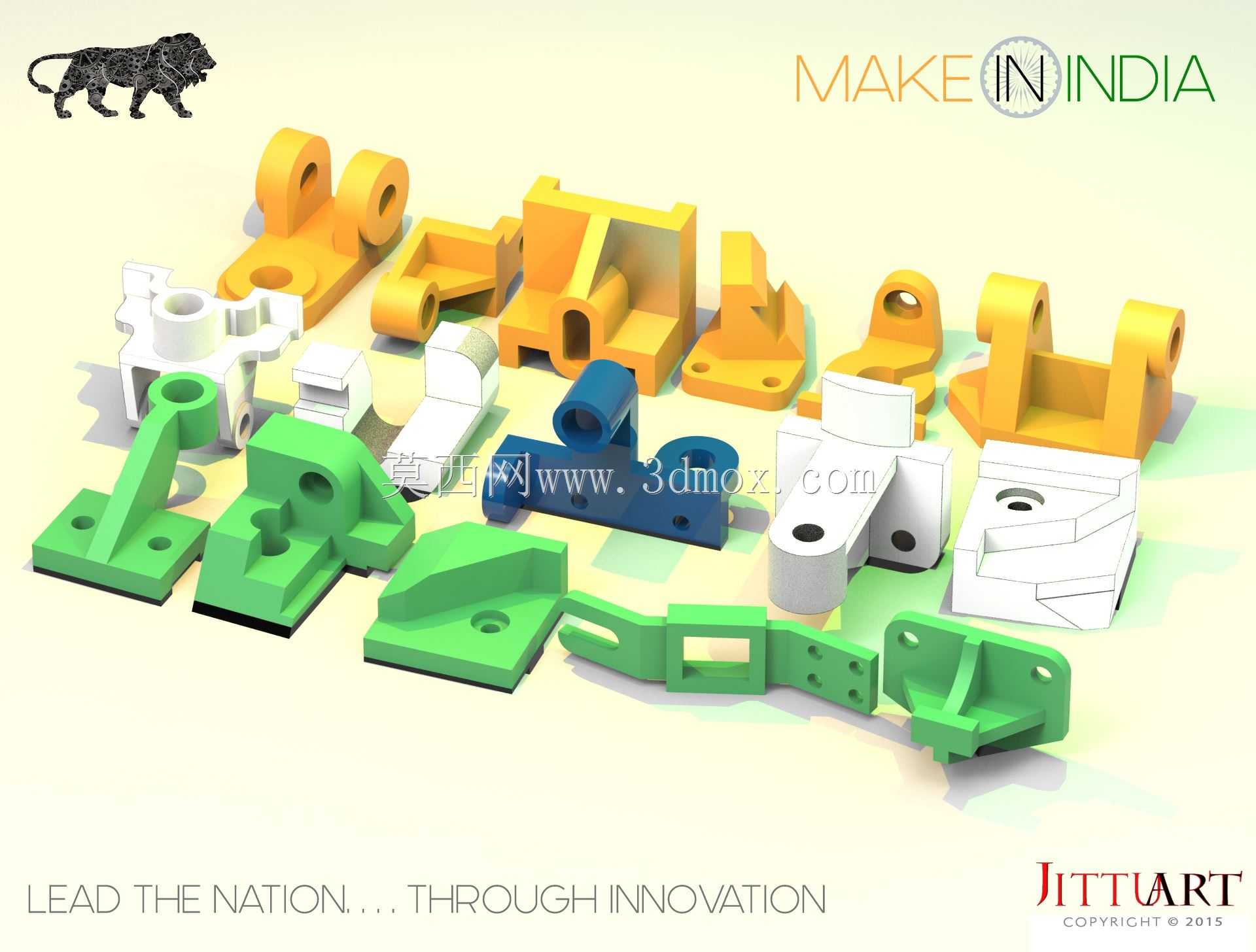

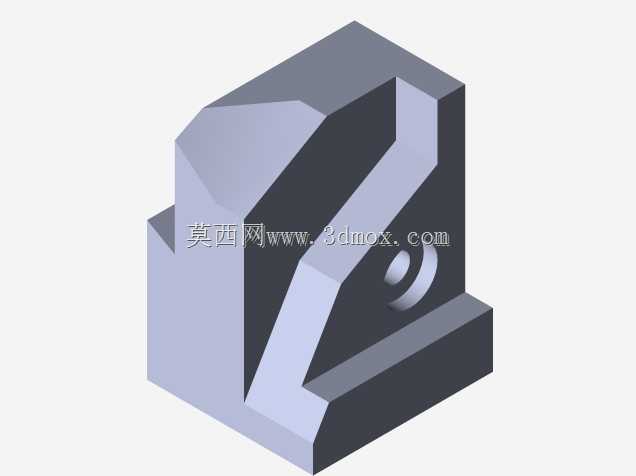

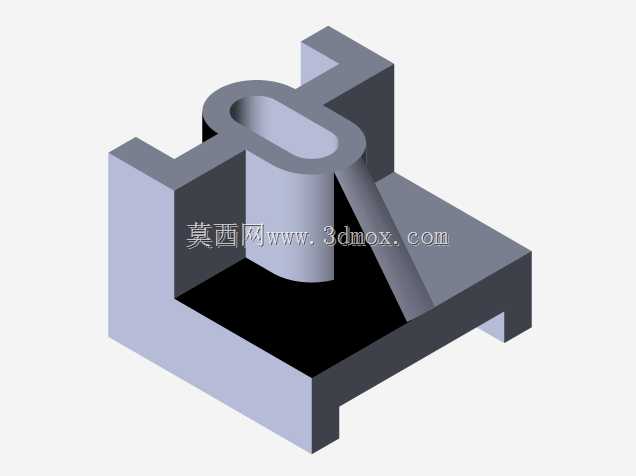

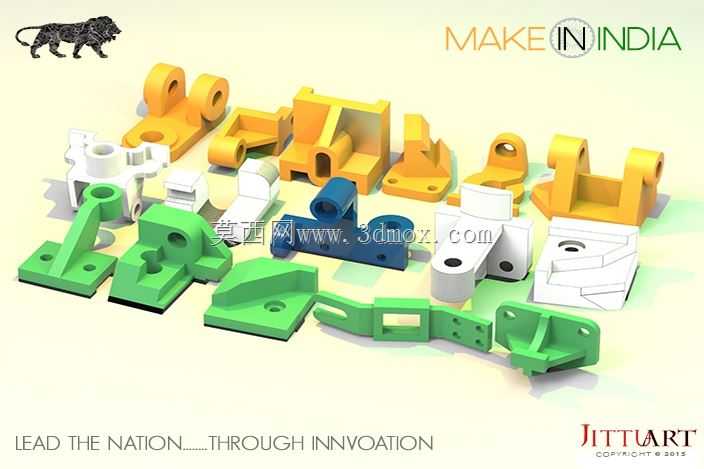

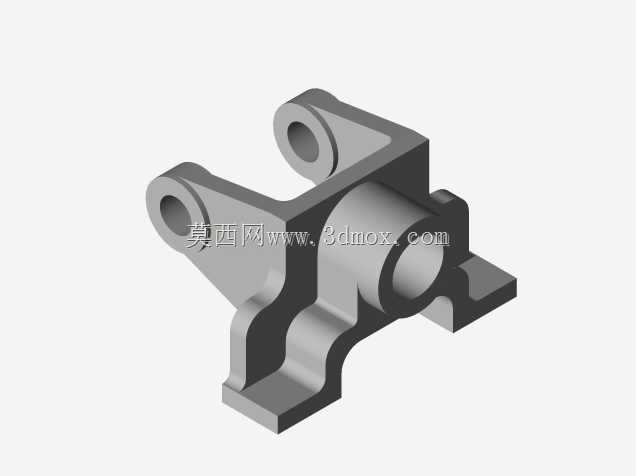

这批结构件主要面向轻工装配、小型输送线、非标工装台架的配套连接场景，不同构型的零件分别承担铰接支撑、面装固定、角度转接、连杆联动的实际作用，覆盖了小型工业设备里从固定基座到活动传动端的多数连接需求。比如带双耳孔的立式支座，多用于设备侧门、可调挡板的旋转铰接位，安装面预留的沉孔可适配M4-M6规格的内六角螺丝，安装时需保证铰接孔同轴度误差不超过0.02mm，避免转动卡滞；带镂空槽的长条形连杆件，主要用于行程较小的联动机构，两端的安装孔可配合圆柱销实现往复传动，杆身的镂空设计在保证结构强度的前提下降低了整体自重，适合高频往复的动作场景。设计过程中先梳理不同零件的受力边界：固定类支座优先保证安装面平面度，接触面粗糙度控制在Ra3.2即可满足常规装配要求，壁厚根据承重等级设置在3-5mm区间，避免注塑或铣削加工时出现缩痕、变形；活动类铰接件重点管控孔位的尺寸公差，铰接孔与销轴的配合选用H7/g6间隙配合，既保证转动顺滑又不会出现过大旷量。建模时先绘制每个零件的安装基准面，从安装面开始拉伸主体轮廓，再逐一添加孔位、倒角、加强筋等细节，所有棱边都做了R0.5-R1的圆角处理，去除加工锐边避免装配时划伤操作人员。不同颜色区分的零件组对应了不同的表面处理工艺：黄色类零件多为压铸铝合金材质，表面做喷塑处理适配户外或潮湿工况；绿色类零件为尼龙玻纤注塑材质，自重轻且具备自润滑特性，适合无需额外加油的活动铰接位；白色类零件为POM材质，耐磨性能优异，多用于有相对滑动的接触面。每个零件的安装边界都做了适配性设计，固定座的安装孔间距统一遵循常用工业铝型材的槽距标准，可直接在2020、3030规格的铝型材框架上装配，无需额外打孔转接；铰接件的孔位中心高设置为通用尺寸，可替换现有设备上的同类型损坏零件，降低备件储备的品类压力。建模完成后逐一做了装配干涉检查，确保同组零件在联动行程内不会出现碰撞，同时对受力薄弱位置添加了三角加强筋，在不增加过多重量的前提下提升结构抗形变能力，满足常规工况下1000小时以上的无故障使用要求。
