高精度数显游标卡尺三维结构设计

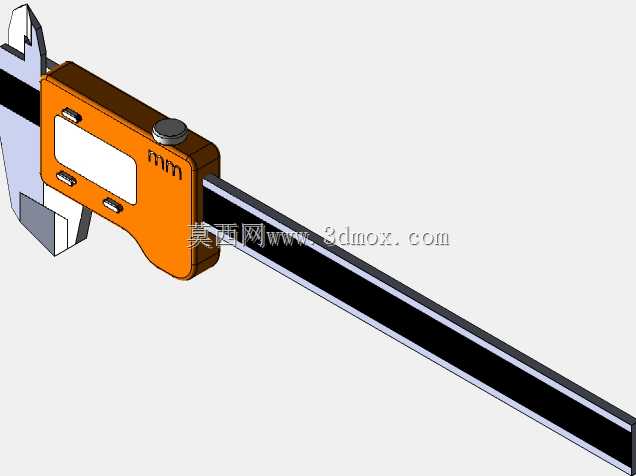

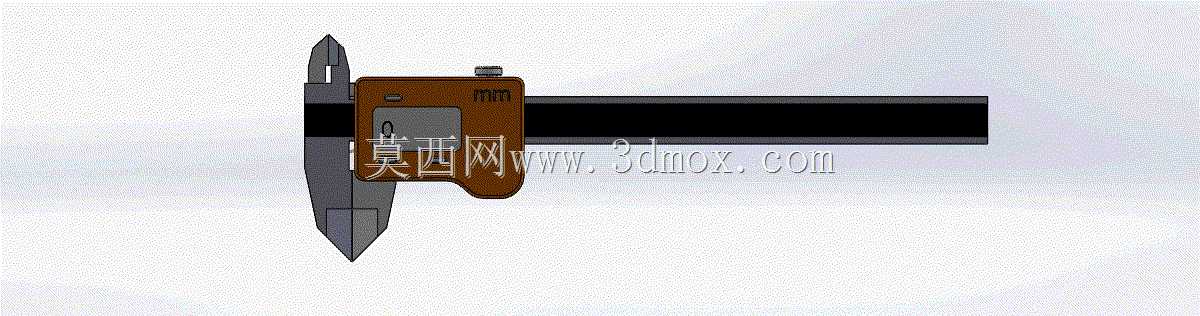

数显游标卡尺是机械加工现场、质检工位、装配环节最常用的接触式长度测量器具，可完成工件外径、内径、深度、台阶差四类尺寸的快速检测，相比传统机械式游标卡尺，它能直接输出数字读数，避免人工视差带来的测量误差，在小批量零件抽检、工装调试尺寸核对、学生金工实训等场景都有极高使用频率。这款数显卡尺的建模过程先从尺身主体开始，先绘制尺身的长条形截面轮廓，拉伸生成尺身基体，再在尺身上加工出滑动导轨的限位槽、刻度基准面，尺身前端的内外量爪要单独做拔模斜度处理，保证量爪测量面的平面度与平行度符合测量精度要求，量爪尖端做微小圆角过渡，避免日常使用中磕碰崩损。尺框部分是建模的核心结构，先匹配尺身导轨的截面做滑动配合的腔体，预留0.02-0.03mm的滑动间隙，保证尺框能沿尺身顺畅移动无卡滞，再在尺框上定位显示屏安装槽、锁紧螺钉的螺纹孔、深度尺连接槽，数显模块的安装位要做定位凸台，保证装配后传感器与尺身的感应栅格对齐，不会出现读数跳数的问题。锁紧结构采用常见的螺钉顶紧式设计，建模时要匹配尺框上的螺纹孔尺寸，螺钉端部做防滑纹理，拧紧后能可靠固定尺框位置，方便读取测量数值或者做差值测量。深度测量杆为细长条形结构，建模时要保证杆身直线度，与尺身尾部的导向槽做间隙配合，伸出端与尺身端面齐平时读数为零，符合深度测量的基准要求。整体建模过程中要严格控制各测量面的形位公差，内外量爪的测量面要保证垂直于尺身长度方向，深度测量杆的运动方向与尺身平行，避免建模阶段的结构误差影响后续模型做运动仿真时的精度表现。外观部分的数显外壳做了贴合手持操作的圆弧过渡，握持位置做细微防滑纹理，提升长时间使用的握持舒适度，整体结构完全还原实际量产数显卡尺的装配关系，各零件可单独拆分做装配干涉检查，也可导出工程图标注加工尺寸，用于量具结构改进、教学演示或者虚拟实训场景的模型素材。
