商务款金属结构钢笔精细三维数模

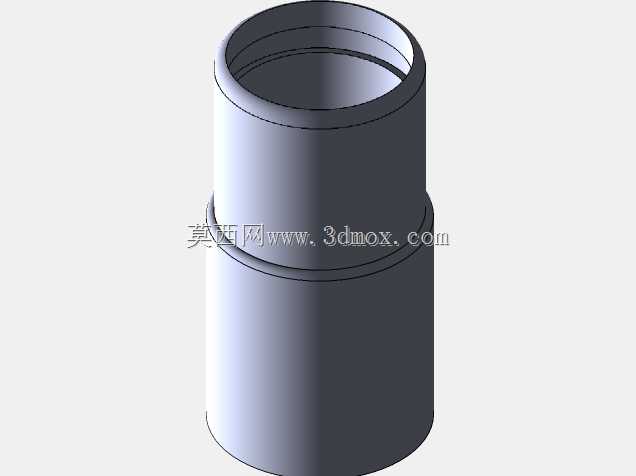

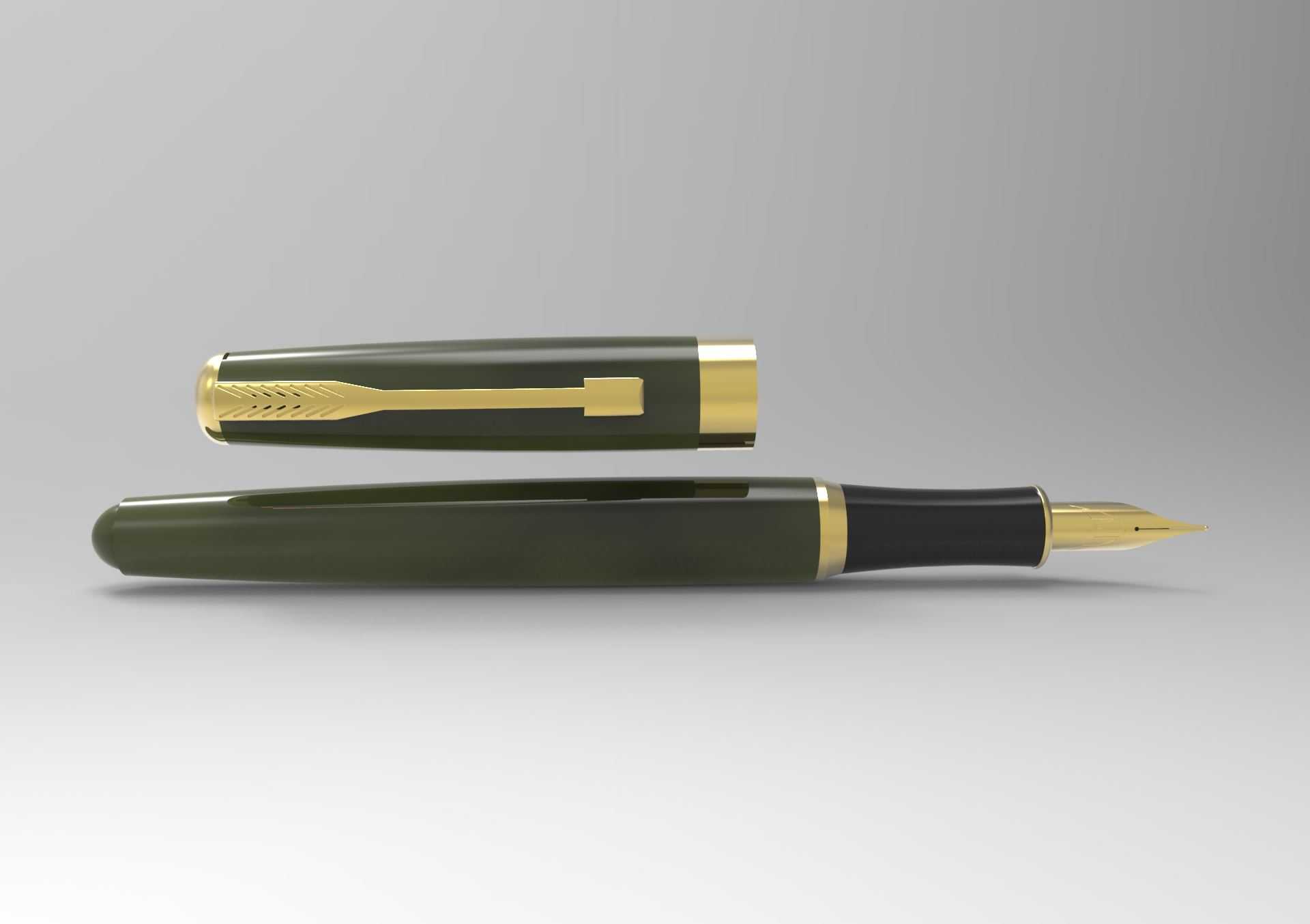

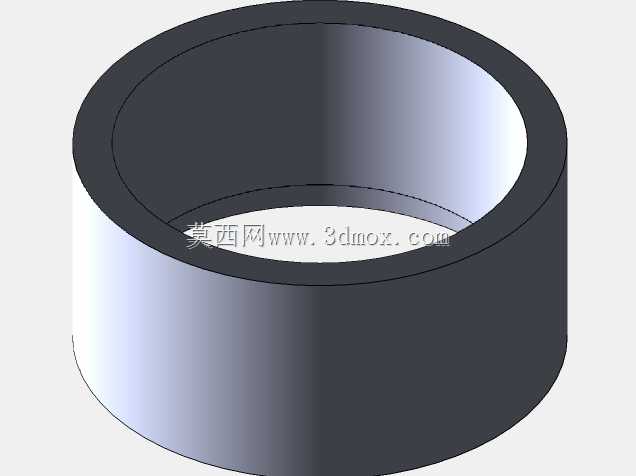

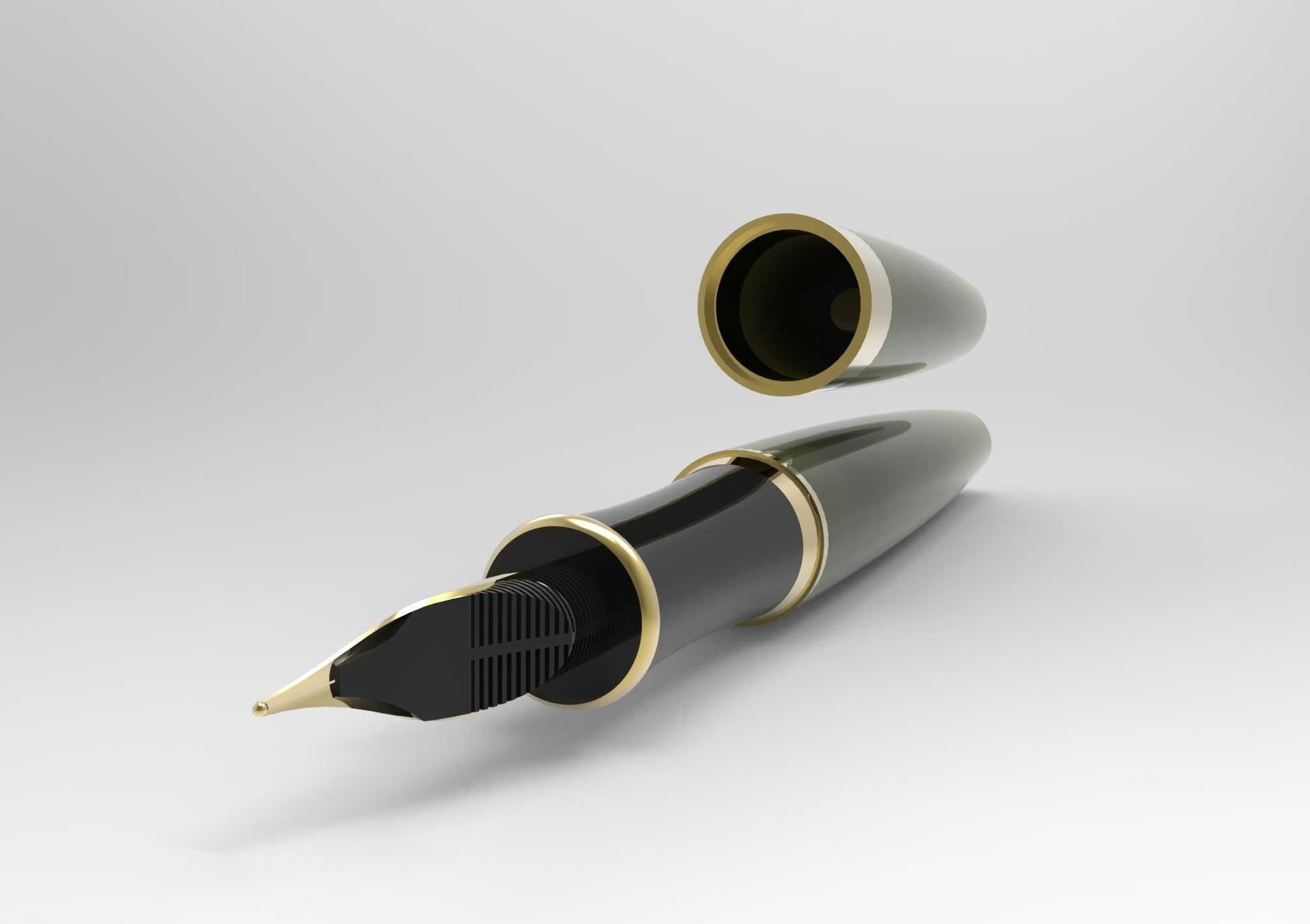

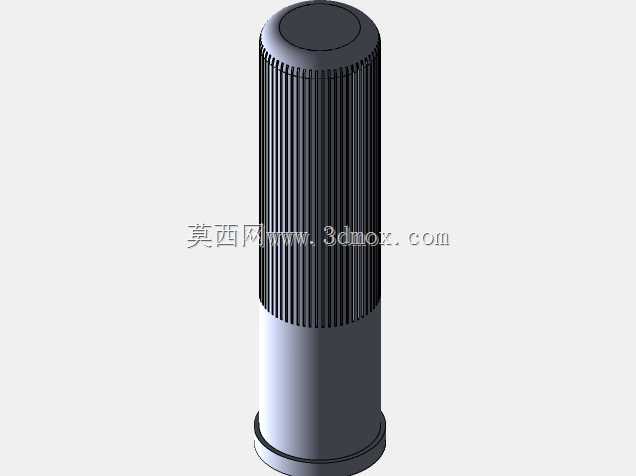

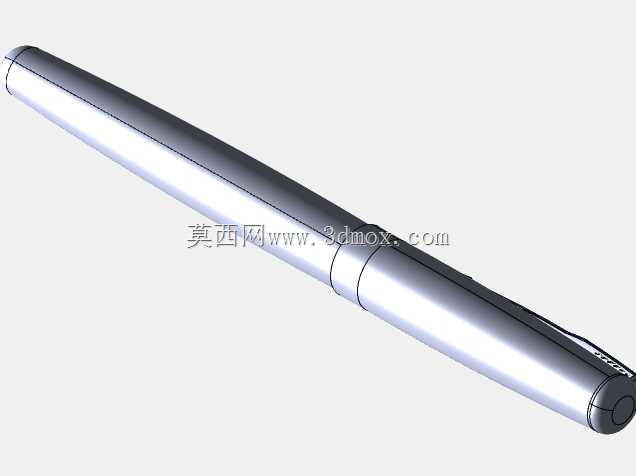

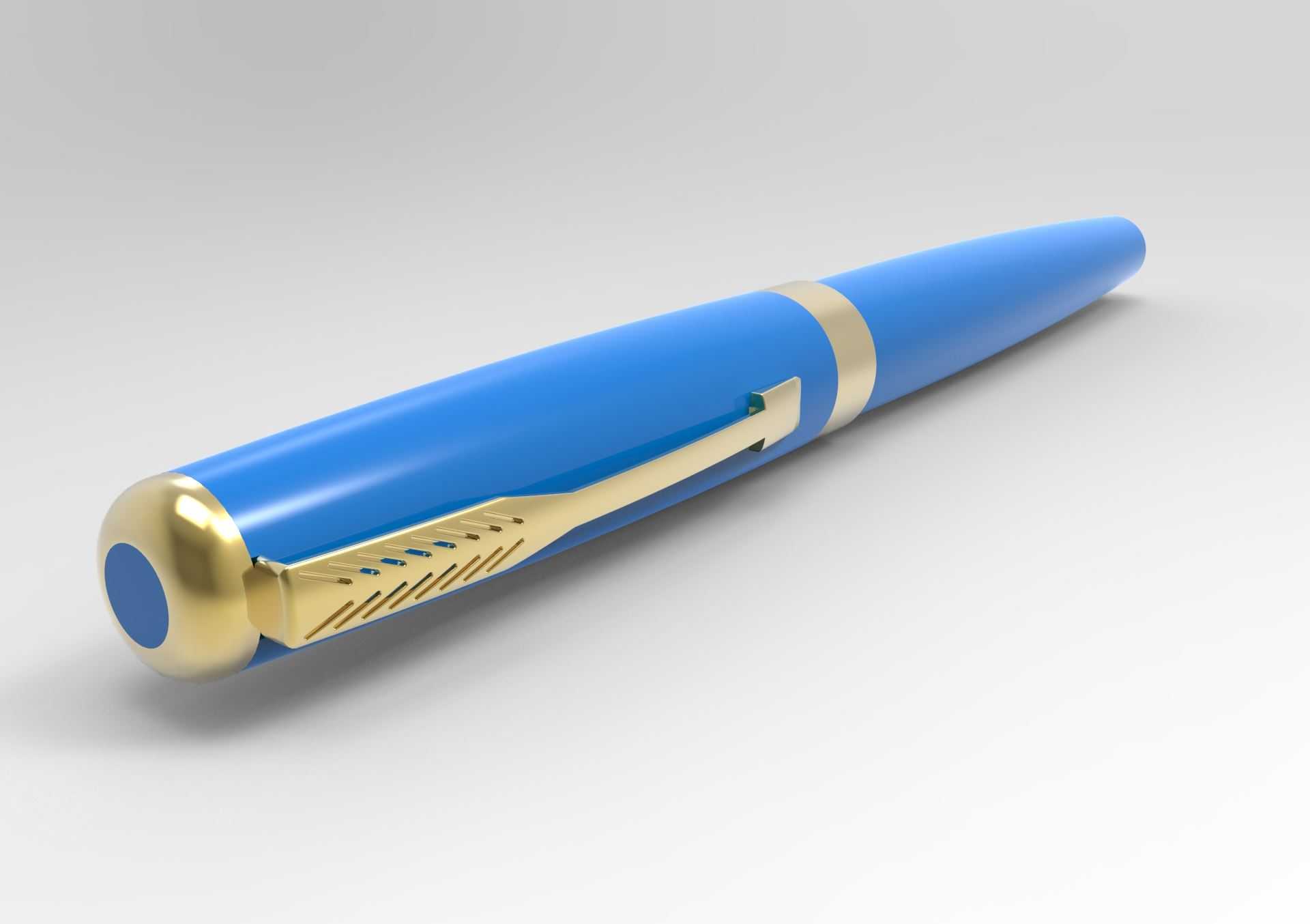

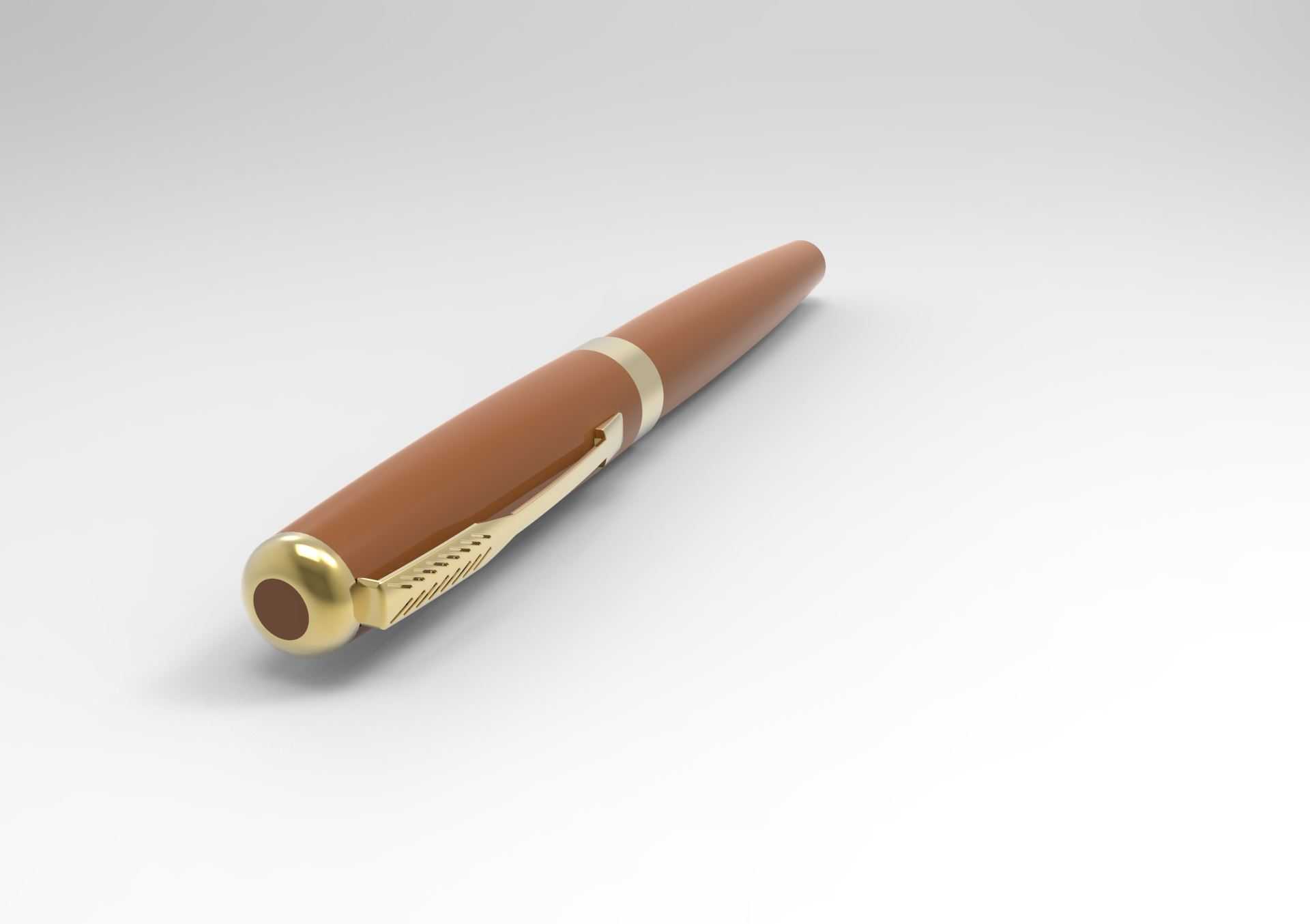

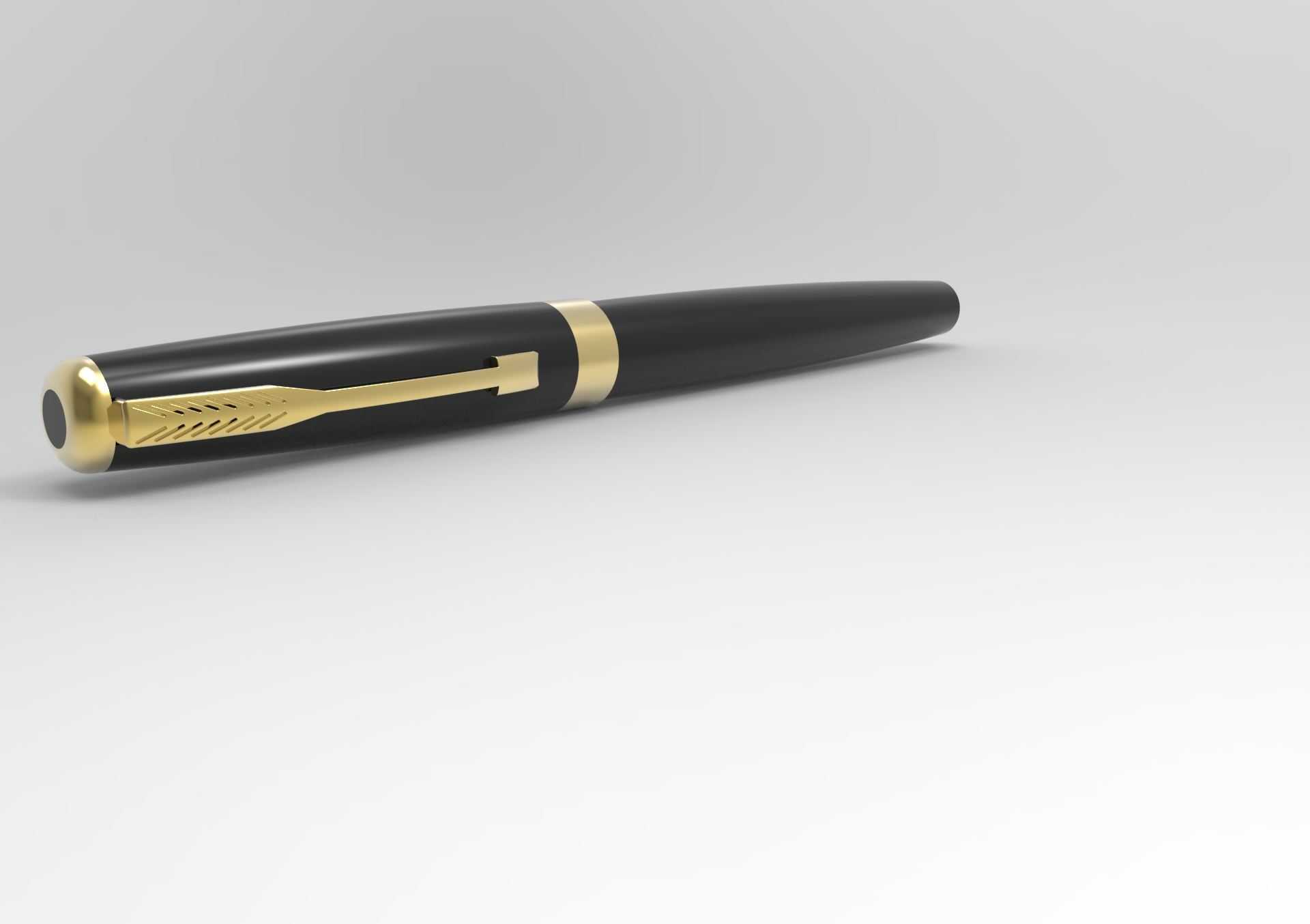

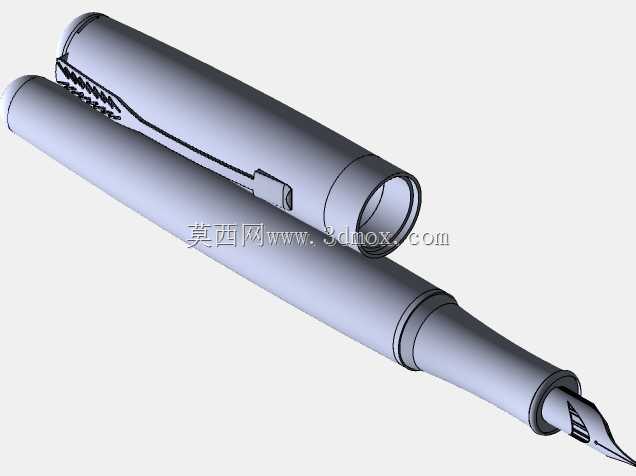

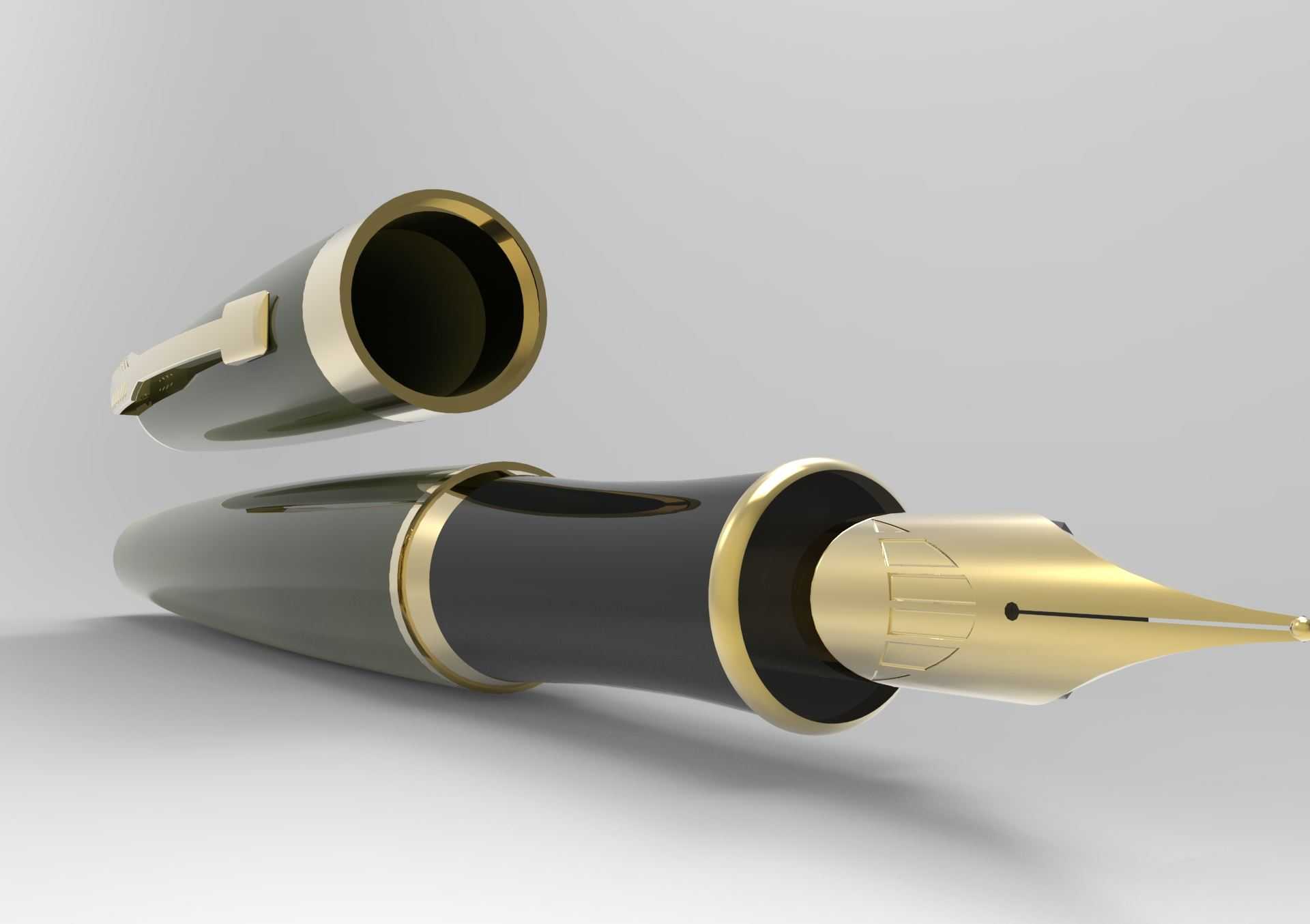

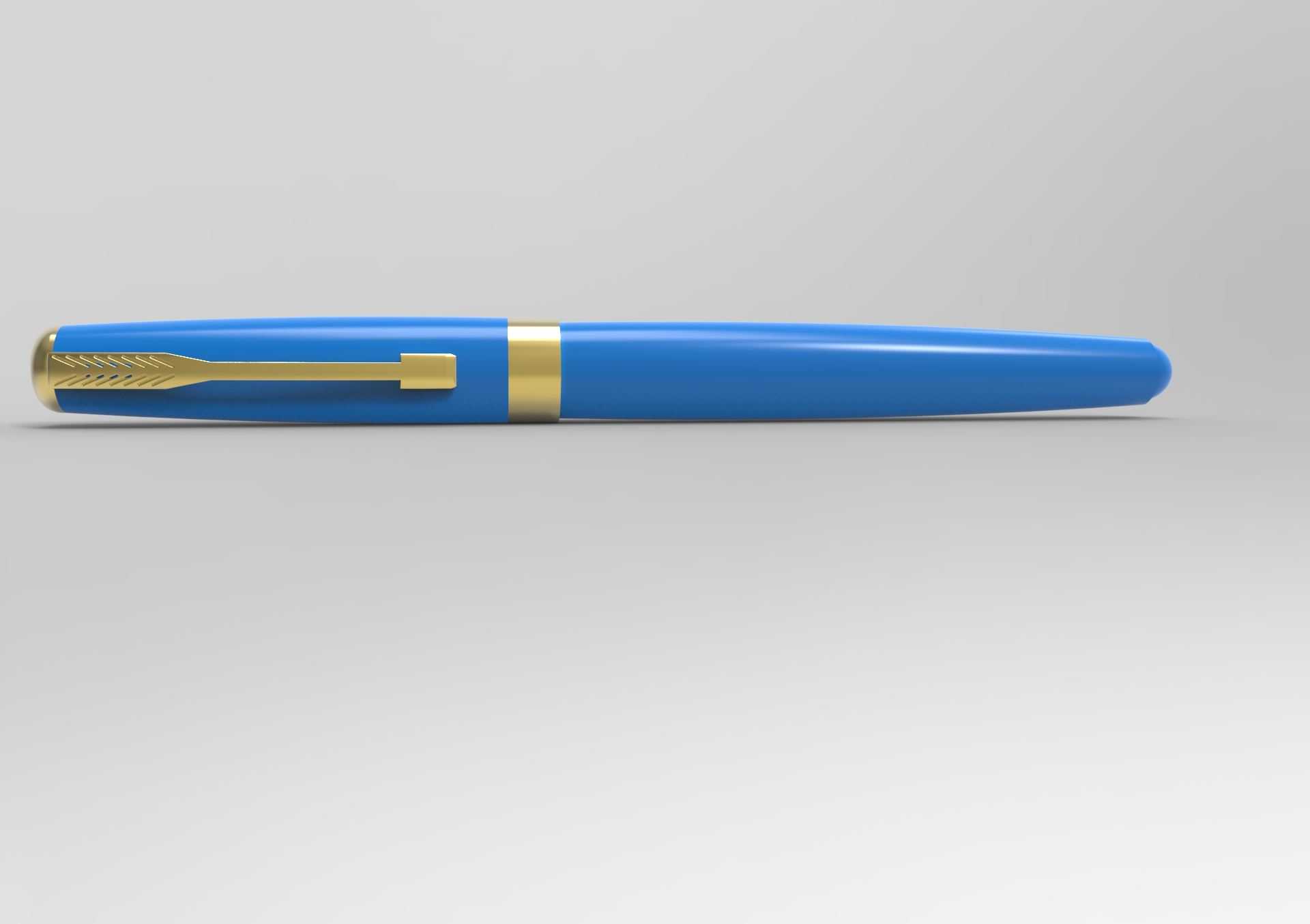

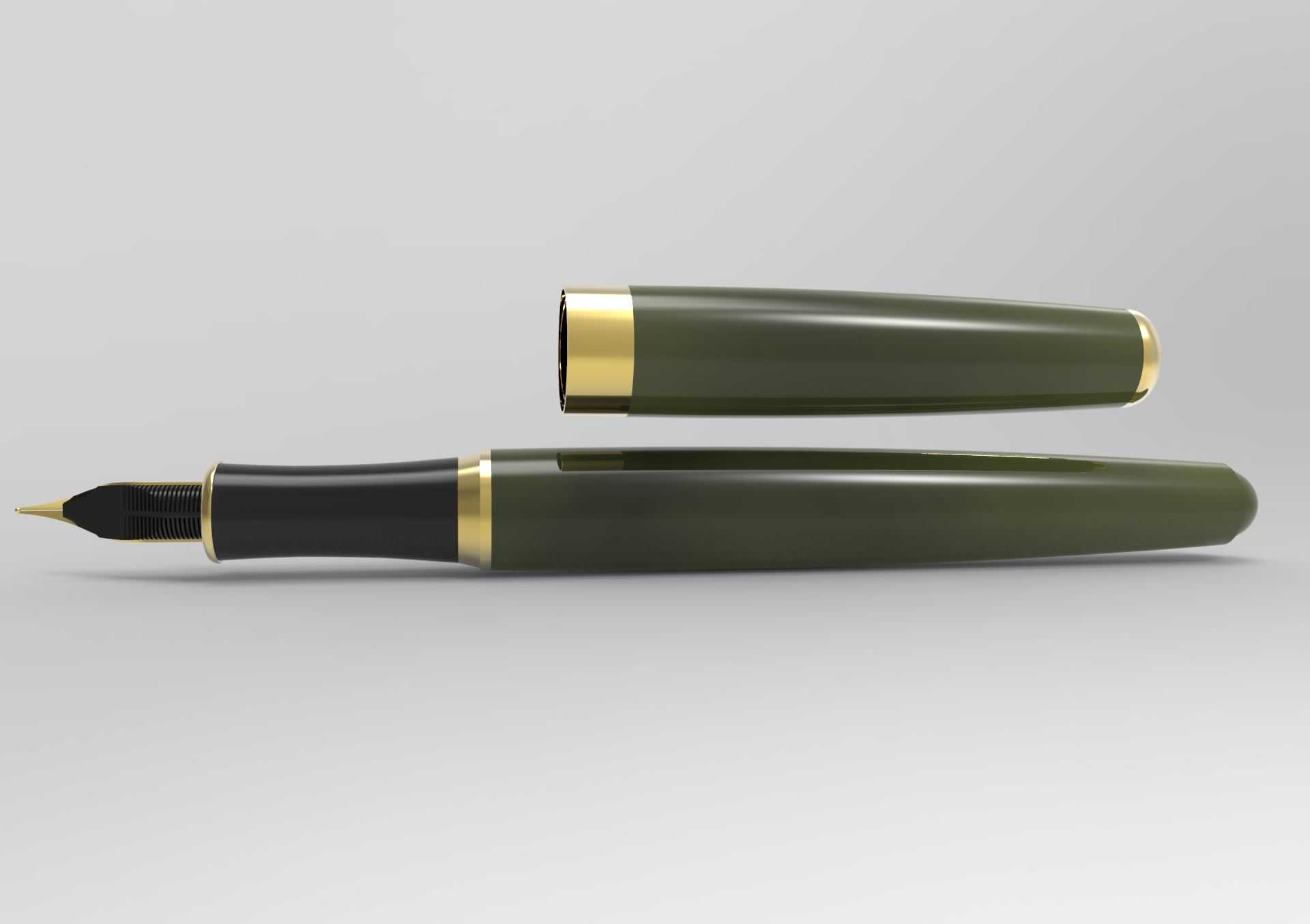

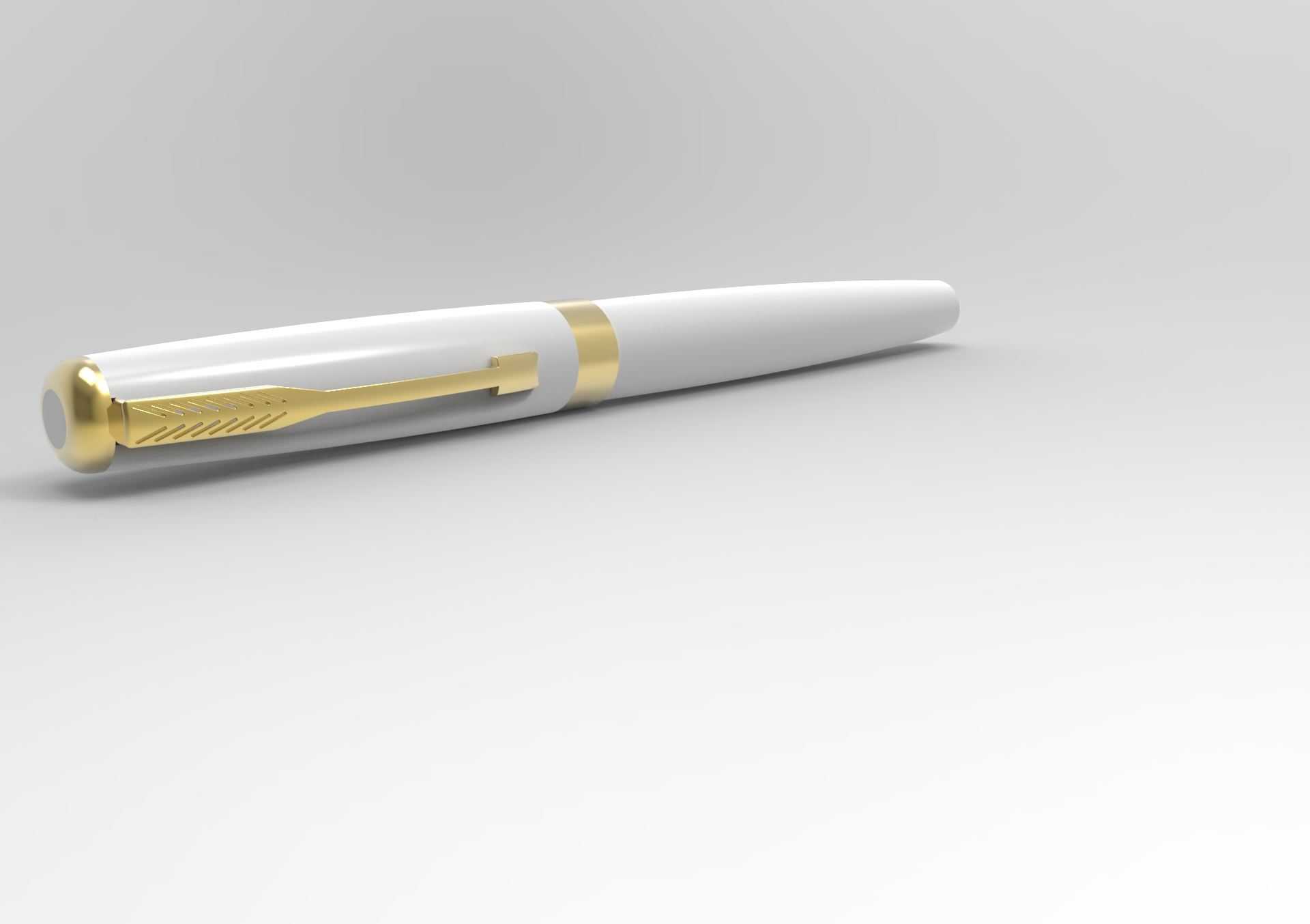

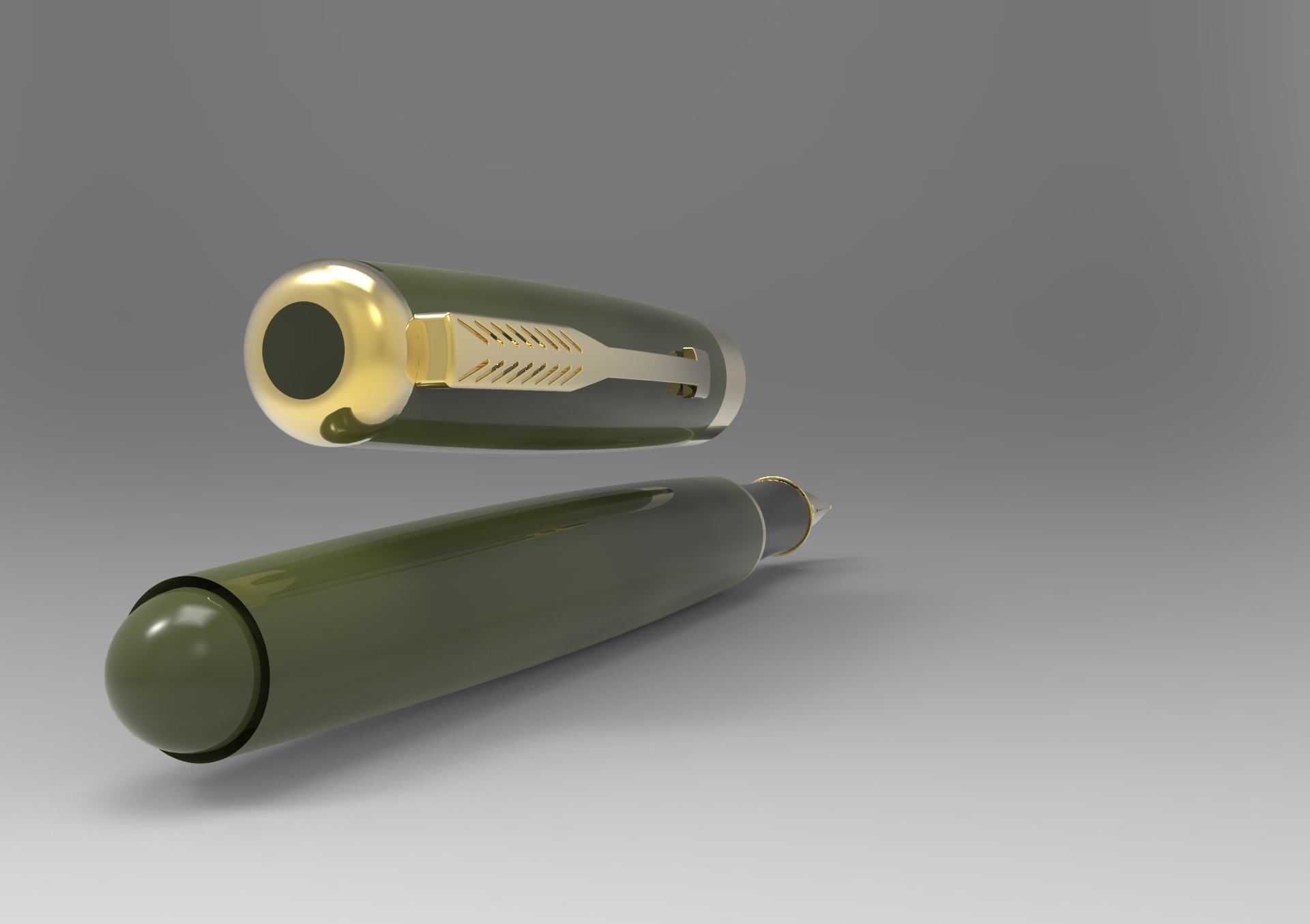

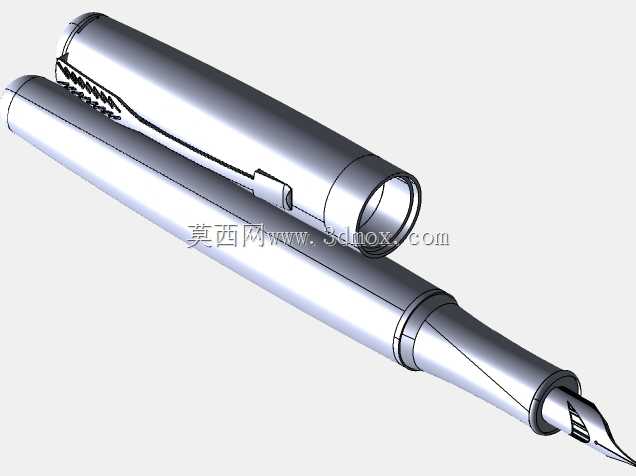

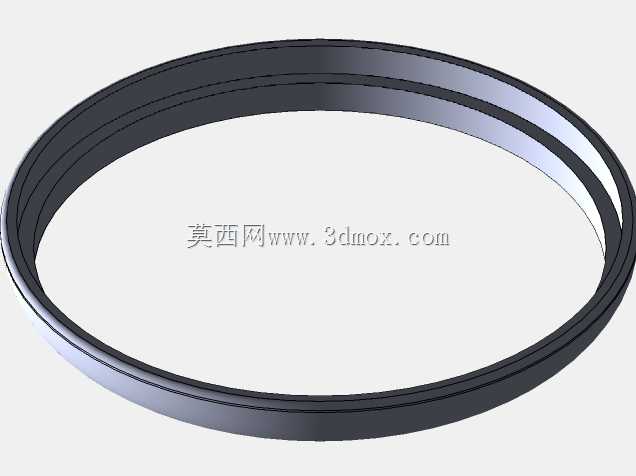

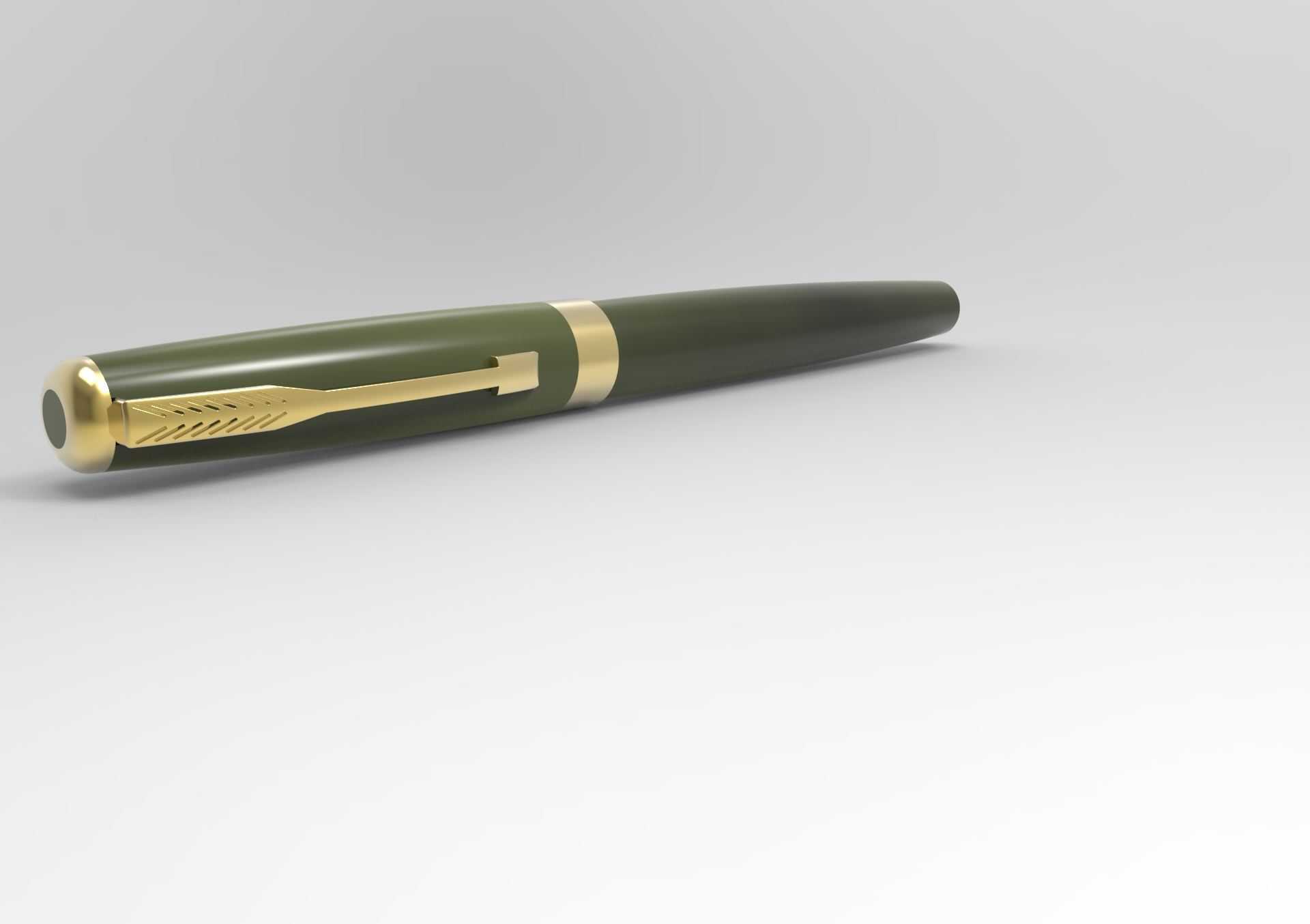

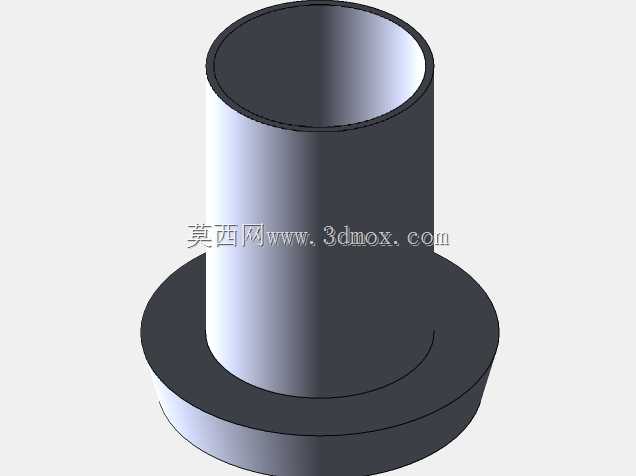

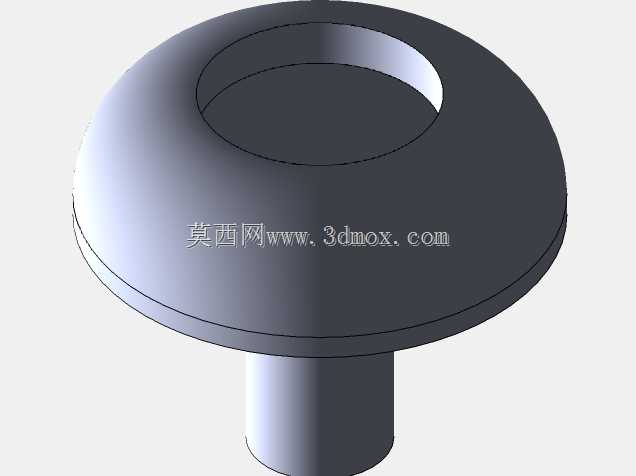

这款钢笔三维数模的搭建，最初是为了配合文具厂商做新品开模前的结构验证，日常办公书写、商务礼品定制、学生硬笔书写场景都能覆盖，建模时首先要考虑的就是实际握持的人机尺寸，笔身总长度控制在140mm左右，闭合笔帽时整体直径最大处12mm，笔握位置做了收窄的锥度处理，直径从11mm过渡到8mm，贴合日常书写时的指腹贴合角度，避免长时间握持产生硌手的问题。建模过程先从笔尖组件开始拆分，首先绘制笔尖的金属片轮廓，用曲面拉伸做出铱金粒的凸起结构，预留出中缝的0.1mm间隙，对应实际出墨的导墨通道，笔舌部分做了多道导墨槽的阵列结构，保证供墨的均匀性，不会出现断墨或者溢墨的情况。笔身部分采用回转体加局部切除的方式建模，笔杆的金属装饰环做了0.8mm的凸起限位，和笔帽的内圈卡槽做过盈配合的尺寸预留，配合公差控制在0.05mm，保证笔帽插拔时的阻尼感适中，既不会太松容易脱落，也不会过紧难以拔开。笔夹部分做了弧形的回弹结构设计，根部做了圆角过渡避免应力集中，对应实际使用时夹在笔记本或者口袋上的夹持力需求，表面的装饰切角做了0.3mm的倒角，和笔身的金属装饰环做视觉上的呼应。建模时先完成各个零件的单独建模，再进入装配环境做配合约束，笔身内部预留了墨囊或者吸墨器的安装空间，内壁直径7.2mm，长度42mm，适配市面上通用的标准墨囊尺寸，不需要额外开模做专属配件，降低后续量产的配件成本。渲染阶段给笔身做了亮黑色的烤漆材质，金属件做了镀金的金属质感，还原实物的视觉效果，整个数模的结构完全匹配实际量产的装配逻辑，所有的配合面都做了拔模角度处理，笔身外表面拔模角度1度，方便后续注塑或者金属加工时的脱模工序，没有出现倒扣无法出模的结构问题，各个零件的壁厚控制均匀，金属件壁厚0.6mm，塑料件壁厚1.2mm，避免加工时出现缩水或者变形的问题。
