航模用Runcam3s摄像头快装固定支架

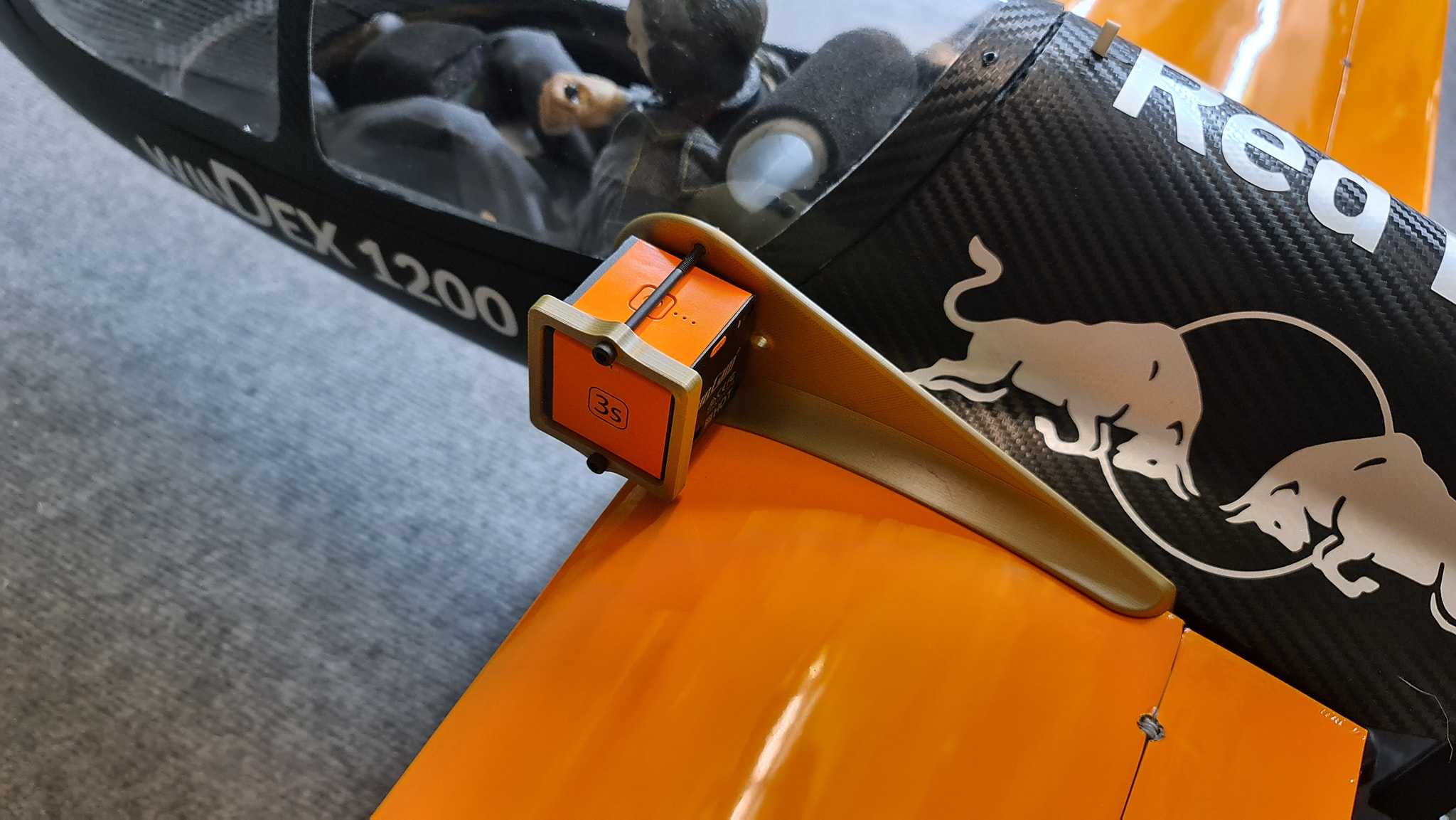

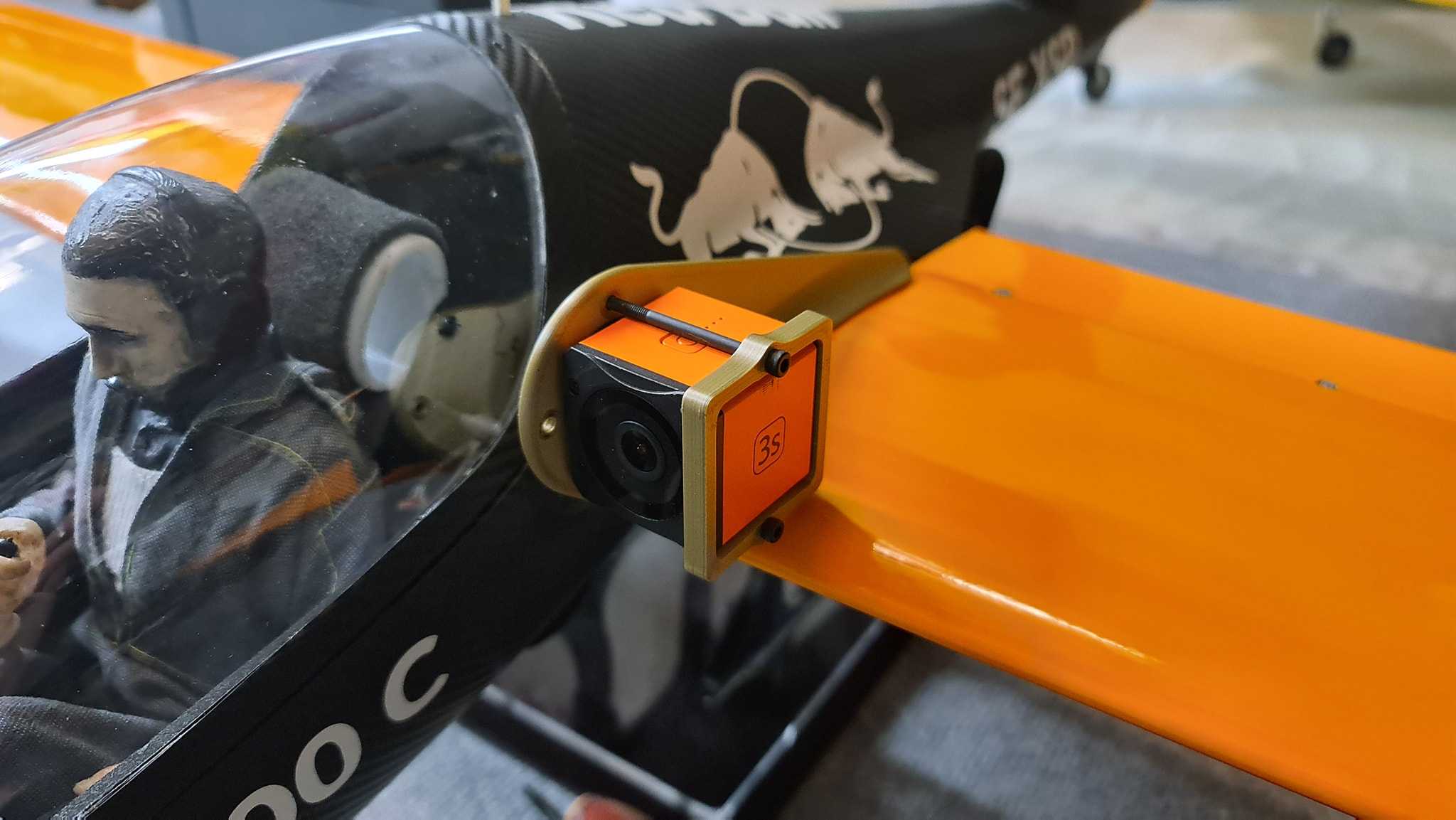

做航模改装的从业者大多碰到过摄像头固定的痛点，原厂配套的支架要么适配性差，要么装机后角度调整受限，飞控调试时反复拆装很容易磨花机身蒙皮，这个支架就是针对Windex 1200c这款像真机的装机需求做的定制化结构。日常飞场里这类像真机航拍，既要保证摄像头取景不被机头、座舱结构遮挡，还要兼顾炸机时的缓冲防护，不能一摔就把镜头磕碎，设计的时候首先卡准了机身侧部蒙皮的安装边界，贴合橙色机翼与机身衔接的弧面做了随形贴合的安装基面，避免硬压蒙皮造成漆面开裂。建模的时候先扫了装机位置的实际曲面点云，先做安装底板的贴合面，保证和机身曲面的贴合间隙控制在0.2mm以内，贴3M胶或者打微型螺丝固定都不会出现翘边。支架主体做了半包式的镜头仓，刚好卡住Runcam 3s的方形机身，预留了镜头前方的避让空间，不会遮挡广角镜头的边缘视野，侧面留了穿线的缺口，摄像头的供电和图传线可以顺着机身蒙皮的缝隙走到设备舱，不会外露被螺旋桨气流吹得晃动。考虑到外场调试经常需要调整镜头俯仰角度，支架两侧做了带阻尼的转轴卡位，不用额外拧螺丝就能在15度到45度俯仰区间快速调整角度，调完靠结构阻尼就能锁止，飞大坡度航线或者平飞航拍都能找到合适的取景角度。结构上特意在支架和机身连接的位置做了薄型的缓冲卸力槽，要是发生轻微炸机，冲击力会先让卸力槽发生微小形变吸收能量，不会直接把冲击力传到镜头或者机身蒙皮上，减少配件损坏概率。建模过程里先画基准安装面，再匹配摄像头的外形尺寸做仓体结构，之后做转轴和限位结构，最后倒圆角处理所有锐边，避免安装时割手或者刮断线材，整体结构没有多余的冗余设计，打印出来之后不需要额外打磨就能直接装机，外场使用时拆装也很方便，不用拆解大量机身结构就能快速更换摄像头或者调整角度，适配这类像真机的航拍改装需求，不管是日常飞航线练手还是拍航飞素材都能满足使用要求，不会因为支架抖动出现画面果冻效应，也不会因为突出机身太多增加额外的飞行阻力。
