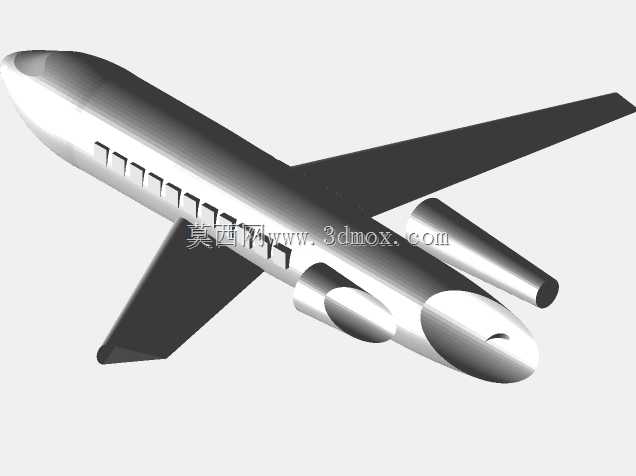

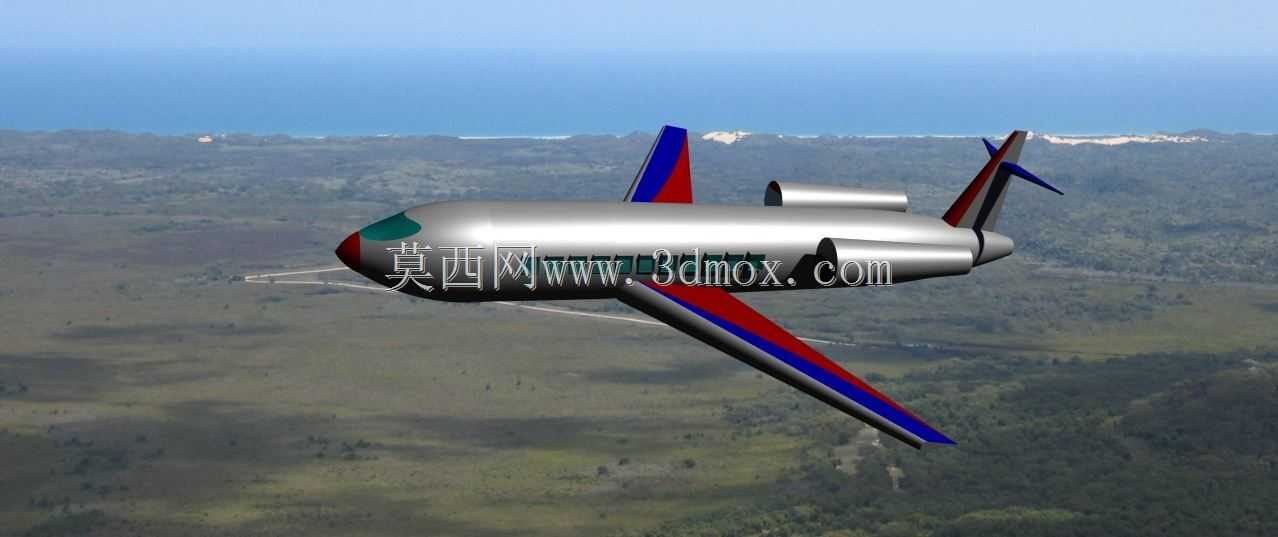

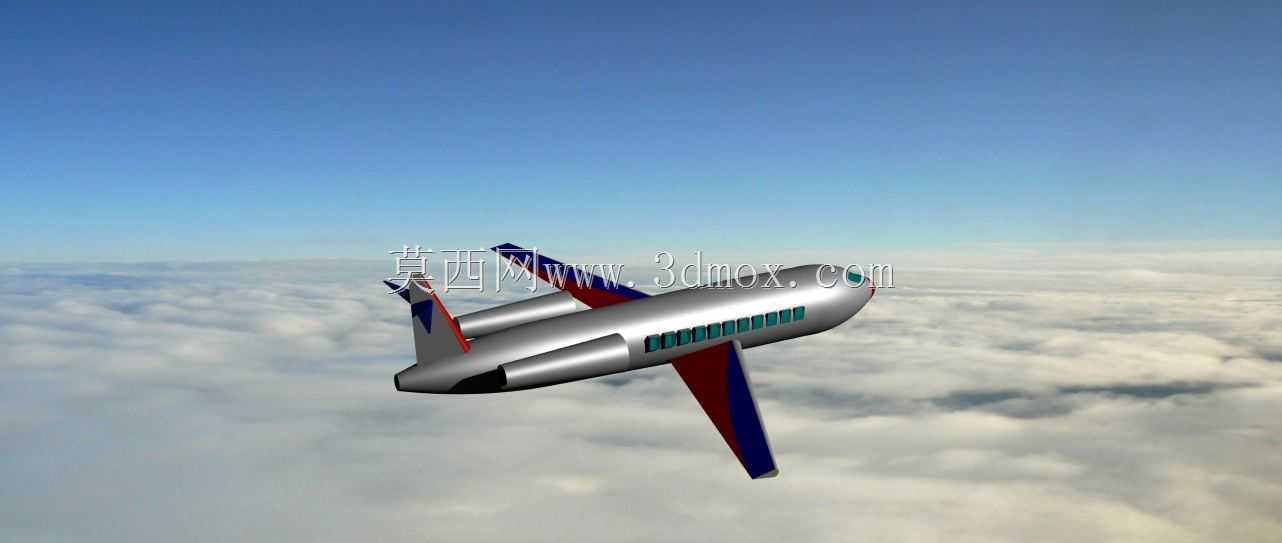

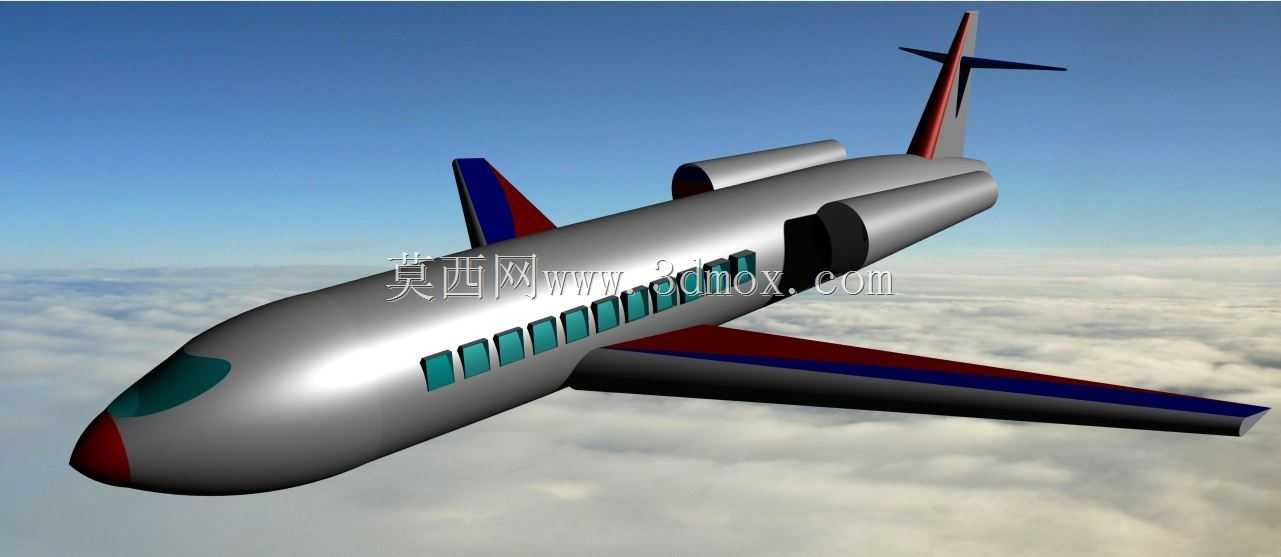

双发尾吊布局民用支线客机三维数模

这款双发尾吊布局的民用支线客机数模，可用于航空类教学演示、结构方案验证、科普展项开发等场景，区别于翼下吊挂发动机的干线客机构型，尾吊设计能降低机翼气动干扰，减少地面吸入异物的概率，适配小型机场的简易跑道起降需求。从实际用途来看，这类构型的机型多用于100座级以下的短途支线运输，执飞省会与支线城市间的高频短程航线，也可经过改装后作为公务机、医疗救援专机使用，机身侧下方的舱门设计兼顾了旅客上下与行李装卸的效率，尾翼采用常规垂尾加平尾的布局，保证低速起降阶段的航向稳定性。建模过程中先梳理机身的截面控制线，沿着航向方向逐段调整截面的宽高比，机头位置预留雷达罩的安装曲面，驾驶舱风挡的倾斜角度按照实际视野需求做了曲面过渡，避免出现光学畸变的结构问题；机身中段的客舱区域保持等直截面，控制客舱内部的可用宽度，地板以下预留行李舱与设备管线的安装空间，机身尾部做收窄修型，为发动机吊挂预留安装接口，同时避免发动机喷流直接冲刷尾翼结构。机翼采用下单翼布局，翼根位置与机身下部做融合过渡，减少翼身干扰阻力，机翼后缘预留襟翼、副翼的安装缝隙，翼尖部分做了切尖处理，降低诱导阻力；发动机短舱通过吊挂结构连接在机身后部两侧，短舱进气道做了圆弧过渡，保证进气效率，尾喷口与机身尾部保持安全间距，避免热流影响机身结构强度。起落架部分采用前三点式布局，前起落架布置在机头下方，主起落架收纳在机翼根部的舱段内，建模时预留了起落架收放的运动间隙，保证收放路径无结构干涉。整体外形尺寸参考同级别支线客机的参数控制，机身长度与翼展的比例控制在合理范围，垂尾高度满足单发失效时的航向配平需求，所有曲面都做了曲率连续检查，避免出现建模过程中的曲面褶皱问题，可直接用于后续的气动仿真、结构受力分析的基础数模使用，也能作为航空类课程的建模教学案例，帮助学习者掌握大曲率曲面建模、部件装配干涉检查的实操技巧。
