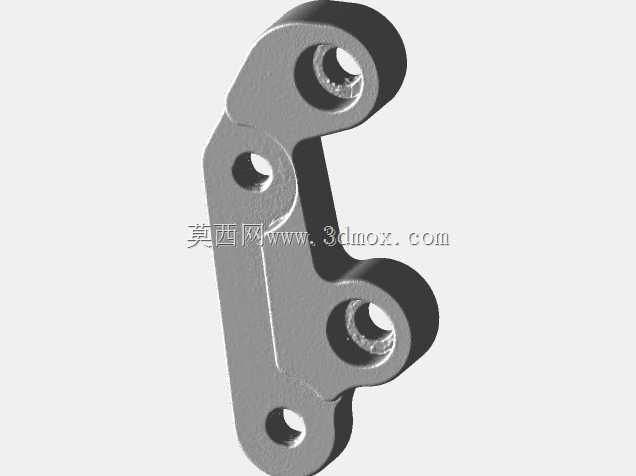

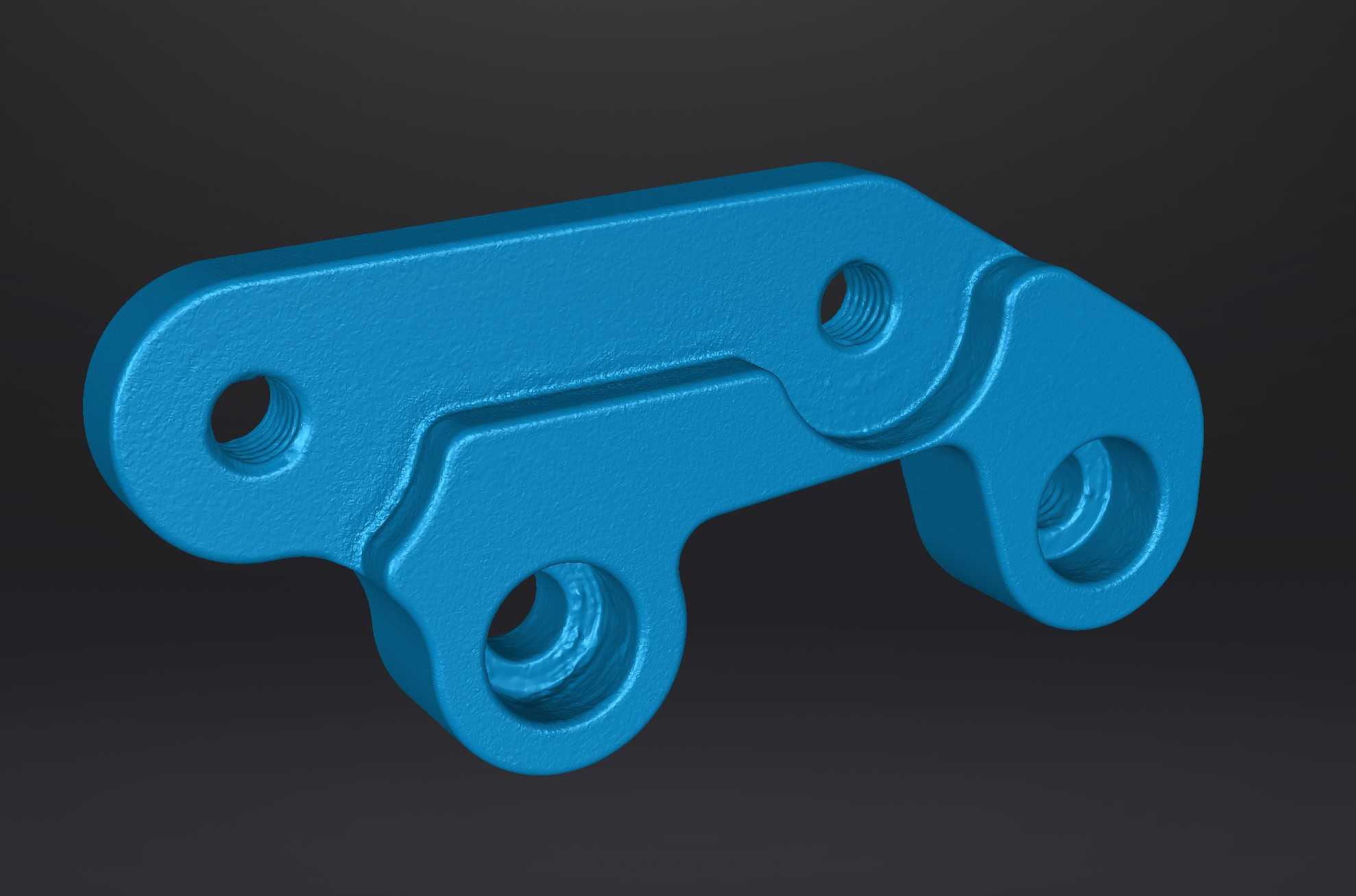

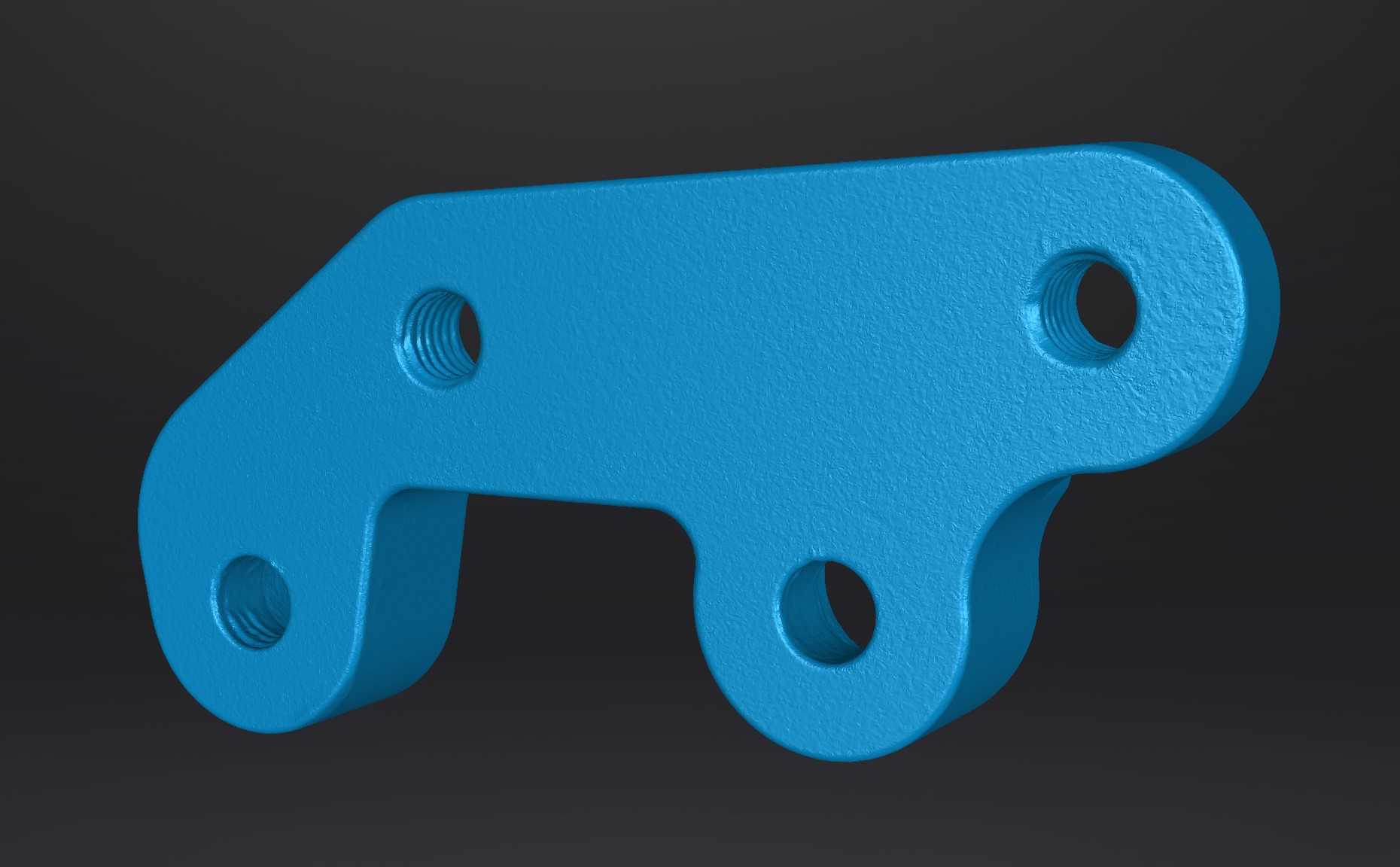

轻蜂Segway电动越野车脚踏扩展固定座

这类脚踏扩展固定座主要适配Sur Ron与Segway旗下X160、X260系列电动越野车型，属于骑行改装场景下的配套结构件，核心作用是拓展原车脚踏区域的安装点位，满足用户加装护杠、辅助脚踏、置物支架等改装配件的需求，解决原车预留安装位不足、改装件无可靠固定点的实际问题。从实际装车反馈来看，该类扩展件采用3D扫描逆向的方式获取原车安装位的点云数据，建模过程中优先保证安装孔位的同轴度与位置精度，不过由于扫描过程中存在的公差累积，以及原车焊接车架本身存在的微小形变，该扩展件与原车安装位属于过盈配合状态，装车时需要借助橡胶锤轻敲就位，不需要额外做切削修配，过盈量控制在0.1mm以内，既保证安装后的连接刚性，也避免长期越野颠簸中出现连接松动的问题。建模阶段首先导入扫描获取的stl点云数据，在三维建模环境中对齐坐标系，将安装贴合面设定为基准平面，首先提取各个安装孔的中心轴线，确认孔位之间的中心距偏差控制在0.05mm以内，再通过拉伸、切除命令构建主体的轮廓结构，针对零件的转角位置做R2的圆角过渡，避免应力集中导致越野受力时出现开裂。零件整体采用异形折弯式的结构设计，三个带内螺纹的安装孔分别对应原车车架上的三个固定点位，延伸出的两个带通孔的凸台作为扩展安装位，可兼容M8规格的改装螺栓，整体厚度为8mm，安装后突出车架表面的距离为22mm，不会超出车身侧护板的外轮廓，避免骑行过程中剐蹭障碍物。零件的材质适配6061铝合金机加工工艺，建模时预留了0.2mm的表面阳极氧化处理余量，所有螺纹孔在建模时按照6H公差等级绘制，保证攻丝后螺栓可以顺畅拧入。针对零件与车架贴合的安装面，建模时做了0.02mm的平面度要求，保证安装后贴合紧密，不会出现应力集中导致的零件变形。在实际越野骑行场景中，该扩展座需要承受脚踏位置传递的最大1200N的冲击载荷，建模时通过有限元模块做静力学仿真，确认最大应力出现在转角过渡位置，数值为187MPa，低于6061-T6铝合金的屈服强度，满足使用强度要求。
