螺旋节能型螺口电灯结构设计

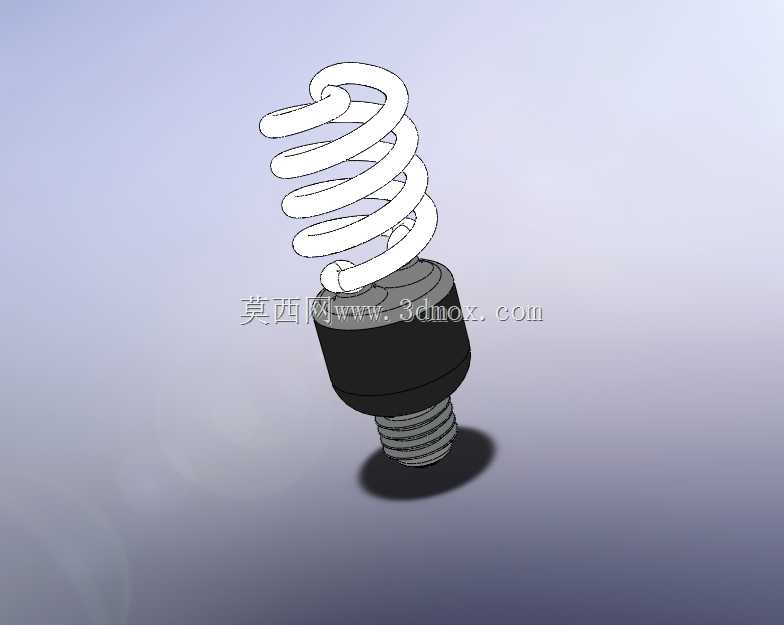

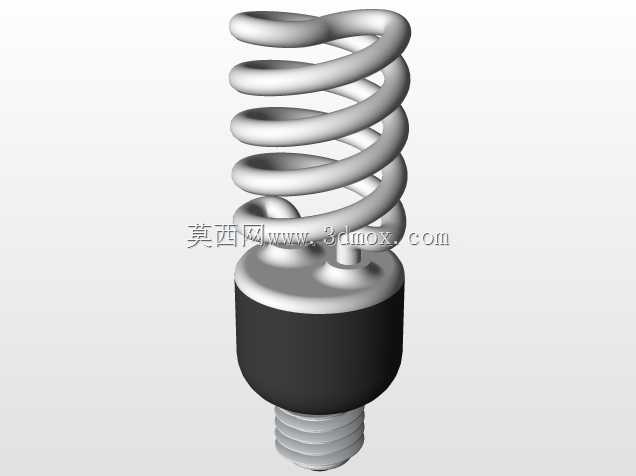

日常民用与商用场景里，这类螺旋结构的节能电灯是替换传统白炽灯的主流照明部件，适配常规E27规格螺口灯座，安装边界完全匹配通用灯座的螺纹尺寸，无需额外改造原有线路接口，可直接拧入完成装配，广泛用于家居照明、办公工位照明、公共区域基础照明等场景，核心用途是在低功耗前提下提供稳定的可见光输出，相比同亮度白炽灯能耗降低七成以上。从结构设计思路来看，整体分为螺旋发光管体、黑色塑封灯座、金属螺纹接头三个核心部分，螺旋形态的灯管设计是在有限的竖向安装空间内拉长荧光管的有效发光长度，避免直管型节能灯过长导致的安装干涉，同时螺旋曲面的发光角度更均匀，减少照明区域的明暗差；塑封灯座部分内置镇流相关电路，外壳采用阻燃PC材质，兼顾绝缘性能与散热需求，金属螺纹接头采用标准螺距设计，和通用灯座的接触电阻控制在合理范围，避免接通过程中出现打火过热问题。建模过程中先绘制螺旋灯管的扫描路径，以变距螺旋线为基础轨迹，匹配灯管的圆形截面完成扫描特征，注意螺旋圈数的排布要保证管体之间预留足够的散热间隙，避免工作过程中热量堆积加速灯管老化；之后绘制灯座的回转体结构，通过旋转凸台完成主体塑壳的造型，在塑壳和金属接头的衔接位置做限位台阶，保证装配时金属接头的压装深度符合安全规范，金属螺纹部分采用标准螺纹特征建模，还原真实螺牙的牙型角与螺距参数，确保和标准灯座的装配匹配度；最后对各部件做外观细节处理，灯管部分赋予半透明白色材质，塑壳部分做哑光黑质感，金属接头赋予金属镀锌质感，还原实物的视觉效果。建模过程中需要重点关注螺旋灯管的曲率变化，避免扫描过程中出现特征自相交的问题，同时灯座内部的电路安装腔要预留足够的空间，保证实际生产时镇流元件可以顺利放入，各部件的装配间隙控制在合理公差范围，既保证装配顺畅，又不会出现松动脱落的问题。
