索尼PS4家用游戏主机外观结构三维建模

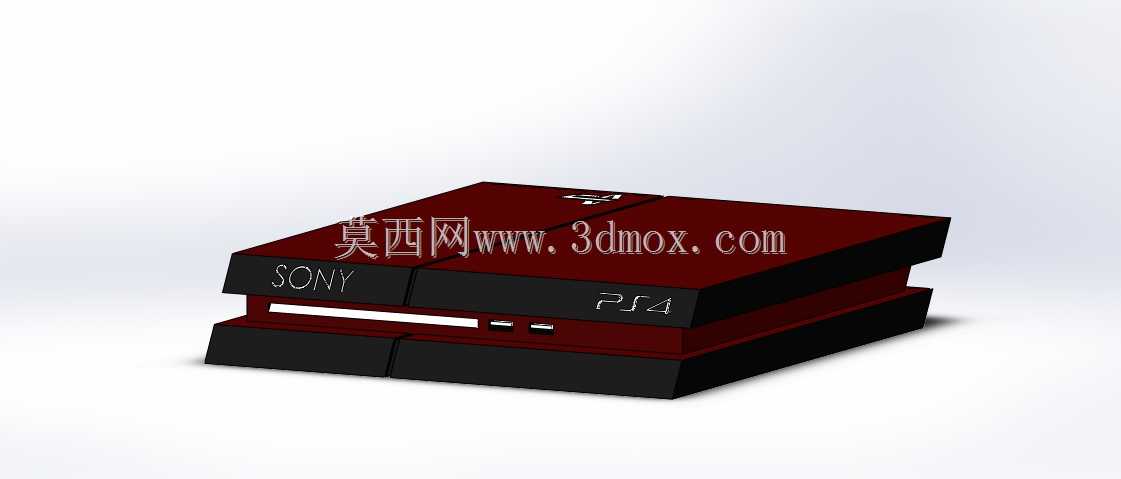

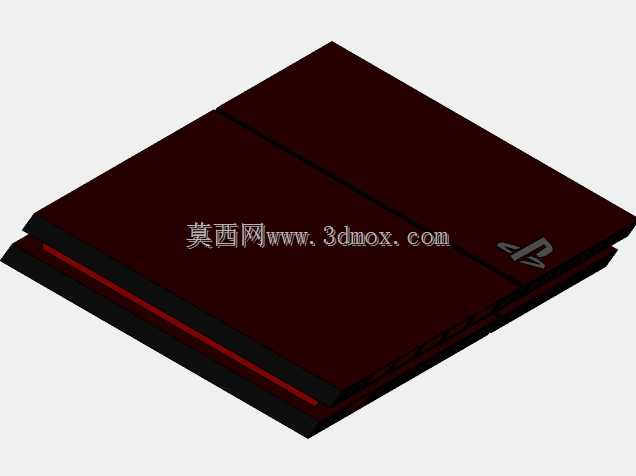

本次建模的对象为索尼PS4家用游戏主机，这类设备属于客厅娱乐场景的核心数码硬件，日常放置于电视柜、桌面影音区域，承担家庭数字娱乐、游戏运行、多媒体播放的实际功能，建模过程优先还原产品的实际装配边界与外观特征，为后续的产品外观复刻、周边配件设计、展示场景搭建提供准确的三维数据支撑。建模初期先梳理设备的分层结构特征，PS4主机采用上下叠层的分体式外壳设计，整体为近似长方体的切角造型，边角做了小弧度的倒角处理，避免尖锐棱角带来的磕碰风险，建模时先绘制整体的外轮廓基准草图，确定长宽高的比例关系，外壳的分层接缝位置预留0.8mm的装配间隙，还原实际产品的拼接公差。外壳表面的标识区域单独做拆分面处理，正面的SONY品牌标识、PS4产品标识采用凸台特征实现，标识的凸起高度控制在0.3mm，和实际产品的丝印凸起质感匹配，正面的USB接口槽位、状态指示灯条位置做凹陷切除特征，指示灯条的宽度、位置严格参照实物比例，确保接口区域的尺寸和实际外设插接的边界不冲突。建模过程采用SolidWorks完成主体结构搭建，第一步先绘制底部底座的拉伸特征，确定底部支撑脚的位置与高度，支撑脚做小面积的凸台设计，保证主机放置时的通风间隙；第二步完成中间层的机身主体建模，划分出光驱仓位、接口区域的独立曲面，机身侧面的散热格栅区域做阵列式的窄缝切除，还原实际产品的散热通道结构；第三步完成上盖的分层造型，上盖采用两段式的拼接设计，表面做细微的磨砂质感纹理区分，和亮面的品牌标识区域形成材质差异。从实际应用场景来看，这类消费数码产品的三维模型可用于数码展示场景搭建、主机保护壳的配套设计、桌面收纳配件的尺寸适配，建模时需要严格把控整体的安装边界，主机底部的支撑点位、侧面的接口避让距离、顶部的放置承重面都要符合实际使用的尺寸要求，避免后续配套设计出现尺寸干涉。建模完成后对所有边角做圆角处理，外壳的拼接棱边做R1.2的圆角过渡，还原真机的握持与触感特征，所有特征的建模顺序遵循从整体到局部的逻辑，先确定大面的轮廓关系，再逐步添加细节特征，避免过早陷入细节调整导致整体比例失真，渲染阶段区分不同区域的材质属性，黑色磨砂外壳、酒红色装饰面、亮面标识分别赋予对应的材质参数，还原产品的真实视觉效果。
