红色圆形启动操作按钮结构设计

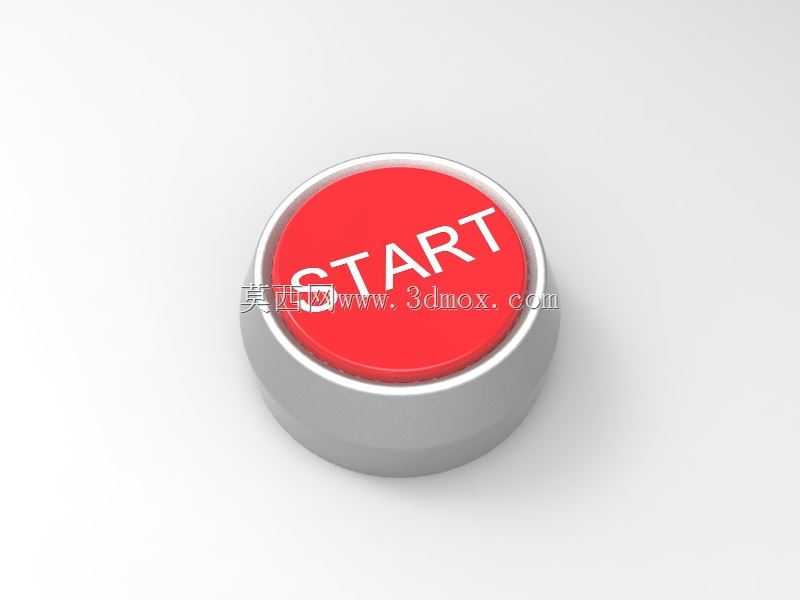

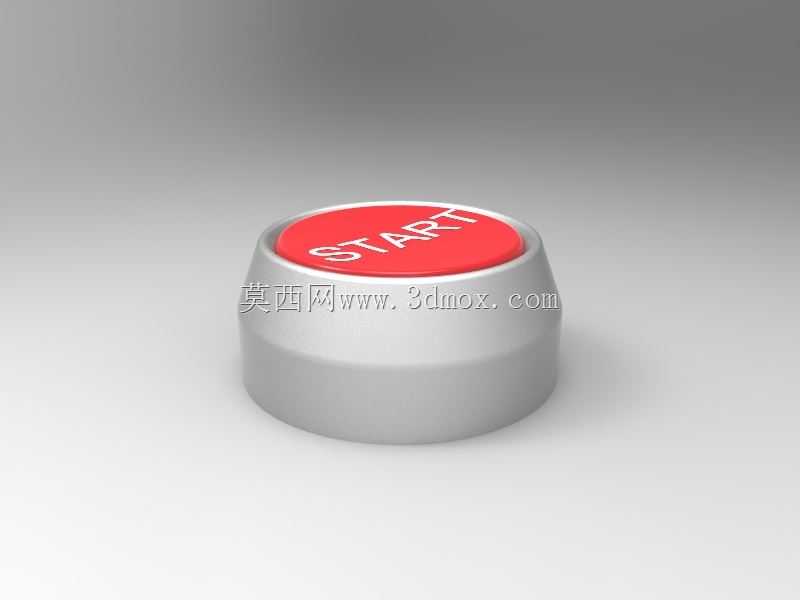

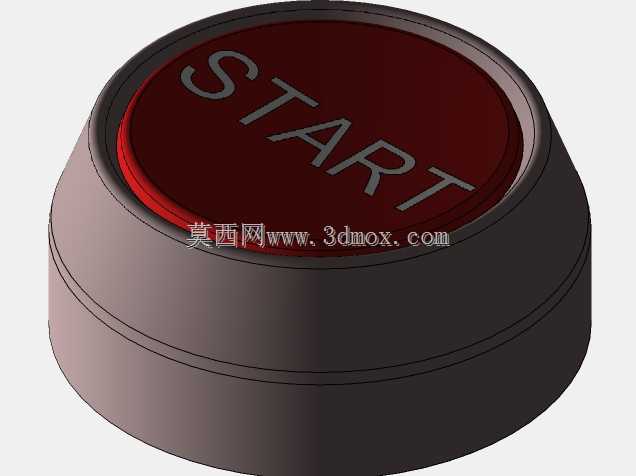

这类圆形启动按钮在工业控制场景里应用极广，从自动化生产线的工位启动触发，到小型试验设备的电源启动触发，再到商用自助终端的操作确认触发，都能见到这类结构的身影，它的核心作用是给操作人员提供明确的操作触发点位，通过按压动作传递电信号给后端控制回路，完成设备的启动指令下发。设计这类按钮的时候，首先要考虑操作的辨识度，红色的按压面是特意做的高对比度设计，操作人员在工位上余光就能快速定位按键位置，避免误触旁边的其他操作件，按键边缘做了凸起的银色包边，一方面是限制按压的行程边界，另一方面也能防止日常使用中液体、灰尘顺着按键缝隙进入内部结构，提升防护等级。建模的时候先从底座的回转结构入手，先绘制底座的截面轮廓，用旋转凸台命令生成整体的基座结构，基座的底部预留了标准的安装螺纹接口，适配常规的面板开孔尺寸，安装的时候只需要在设备面板上开出对应直径的圆孔，从面板正面放入按钮，背面用锁紧螺母固定即可，不需要额外做复杂的安装支架，适配大部分电控柜、操作面板的安装厚度。按键帽部分单独做装配结构，按键帽和基座之间预留了按压的活动间隙，内部配合复位弹簧的安装位，建模的时候要注意弹簧安装位的同轴度公差，避免按压的时候出现卡滞的情况，按键表面的START标识做了凹陷蚀刻的结构处理，不是后期贴图，这样长期按压摩擦也不会出现标识脱落的情况，适合工业场景下的高频次操作。实际选型的时候，这类按钮的按压行程一般控制在3到5毫米，按压力度设置在20牛左右，既不会因为力度太轻出现误碰触发，也不会因为力度太大让操作人员长时间操作产生疲劳，基座的侧面预留了接线端子的安装位，建模的时候要把端子的避让空间做足，避免安装接线的时候和面板内部的其他走线产生干涉。渲染阶段给按键帽赋予高光亮面的塑料材质，基座部分做哑光的金属质感处理，还原真实产品的材质表现，方便结构评审的时候直观确认外观效果，建模全程要注意各个配合面的公差预留，转动、滑动的配合间隙控制在合理范围，保证后续开模或者3D打印验证的时候结构能够正常活动，不会出现装配干涉的问题。
