农用喷杆喷雾机3D设计模型

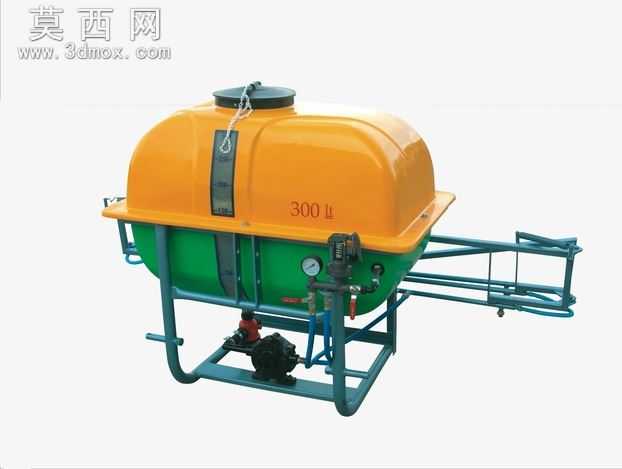

本模型为农用喷杆喷雾机的完整三维设计成果，建模过程严格遵循农用植保机械的实际生产尺寸与功能逻辑，完整还原了设备的全部核心结构。建模阶段首先从整机承载框架入手，采用焊接式方管机架作为整体支撑结构，精准还原了机架的弯折角度、安装孔位与承重布局，确保上部药箱、下部泵组、侧部喷杆的安装位置完全匹配实际装配逻辑。药箱部分采用上下分色的卧式椭球造型设计，建模时通过曲面放样完成罐体的流畅轮廓，还原了300L容量对应的罐体尺寸，同时细化了顶部加液口的密封盖结构、侧面液位观察窗的刻度标识、罐体下部的排污阀接口，以及罐体与机架之间的缓冲固定垫结构，还原了实际使用中药箱防晃、防渗漏的设计细节。喷杆折叠机构是本模型的设计重点，建模时完整还原了多段铰接式喷杆的折叠结构，包含铰接转轴、定位卡扣、喷杆伸缩导轨、末端喷头安装座的细节，可直观展示喷杆展开作业与折叠收纳的两种状态，同时还原了喷杆与机架连接的悬挂调节结构，可模拟喷杆高度、喷幅宽度的调节逻辑。设备的核心工作部件部分，建模时细化了隔膜泵的泵体结构、传动连接组件、调压阀组、压力表安装位、进出液管路的走向，还原了管路快插接头、阀门手柄、泄压管路的细节，不同材质部件的区分清晰：金属机架、泵体、管路采用金属质感材质，药箱采用半透明工程塑料材质，密封件、软管采用橡胶材质，压力表表盘、液位标识采用独立的贴图材质，整体渲染效果真实还原了农用喷雾机的实际外观。设计过程中充分考虑了农用设备的实用性需求，所有部件的安装间隙、运动避让都经过校验，喷杆折叠时不会与药箱、泵组发生干涉，管路走向避开了运动部件与高温区域，机架底部预留了与拖拉机悬挂连接的安装接口，可直接配套动力机械完成挂接作业，模型完整呈现了喷杆喷雾机从储药、加压、药液输送到均匀喷雾的全流程结构逻辑，可用于农业机械的结构教学、产品改进设计、作业仿真演示等场景。
