双滚筒工业鼓风机装配结构设计

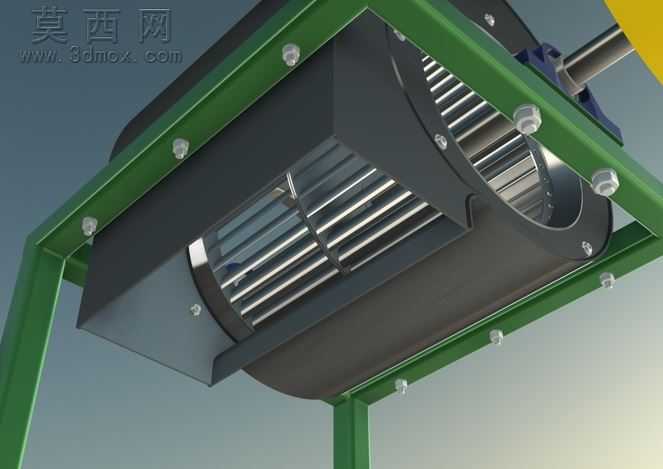

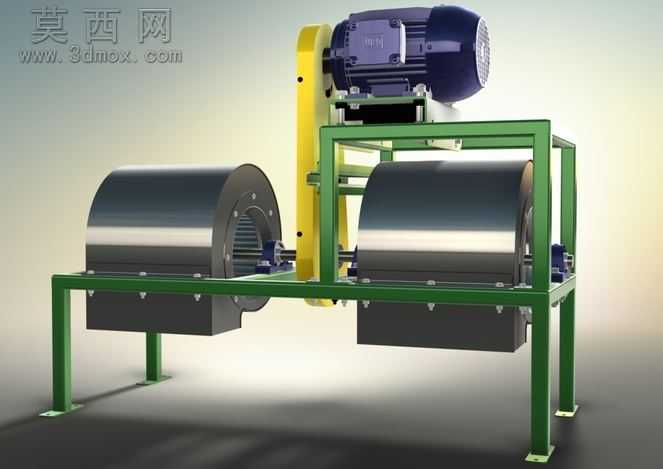

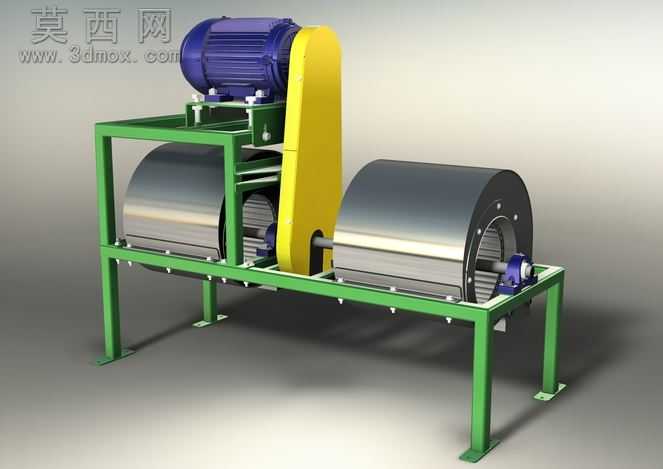

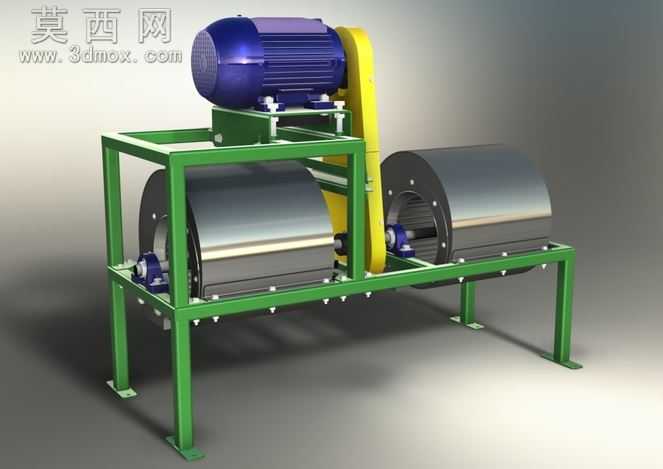

本模型为双滚筒结构工业鼓风机完整装配体，采用三维建模软件完成全参数化设计，所有零部件均按照实际工业生产的尺寸比例构建，可清晰呈现设备的整体布局与各部件的装配逻辑。建模过程中首先搭建整体支撑机架，采用方管焊接式框架结构，对机架的支脚、横梁、安装面分别做了特征建模，预留了电机安装位、风轮轴承座安装位与传动护罩的固定孔位，保证机架部分的结构强度与安装精度符合重载工业设备的设计要求。动力部分采用标准卧式工业电机模型，还原了电机的接线盒、散热筋、安装底座与输出轴结构，材质上为电机外壳赋予深蓝色磨砂金属漆材质，端盖与输出轴做亮面金属处理，还原真实工业电机的外观质感。传动部分采用皮带传动结构，设计了弧形黄色传动护罩完全包裹皮带传动区域，既符合工业设备的安全防护规范，也让整体外观更具工业设计美感，护罩采用亮面黄色烤漆材质，与绿色机架、银色风轮形成鲜明的视觉区分。核心做功部件为两个对称布置的滚筒式风轮，风轮采用多叶片离心式结构，建模时还原了风轮的外圈金属壳体、内部径向排布的叶片、两端的支撑端盖与中心传动轴结构，风轮外壳赋予拉丝不锈钢材质，叶片做哑光金属处理，清晰呈现风轮的内部构造。轴承座部分还原了带座轴承的完整结构，包括轴承座本体、密封端盖、固定螺栓与润滑注油口，保证风轮转动支撑结构的细节完整。渲染阶段采用工业产品展示常用的柔光布光方案，主光源从设备斜上方投射，勾勒出机架与风轮的轮廓线条，辅助光源补全暗部细节，避免护罩与电机下方出现过深的阴影，地面添加柔和的反射效果，让整体渲染图更具真实感与专业质感。设计过程中充分考虑了设备的实际使用场景，双滚筒风轮的设计可以提供更大的排风风量，皮带传动的结构可以通过更换不同直径的皮带轮调整风轮转速，适配不同的排风压力需求，机架底部的安装支脚预留了地脚螺栓固定孔，可直接将设备固定在生产车间的安装基础上，整体结构紧凑，传动布局合理，防护设计到位，可作为工业排风设备设计、同类鼓风机结构优化的参考模型，也可用于工业设备教学演示、生产车间布局模拟等场景。
