本田CR500摩托车发动机气缸结构

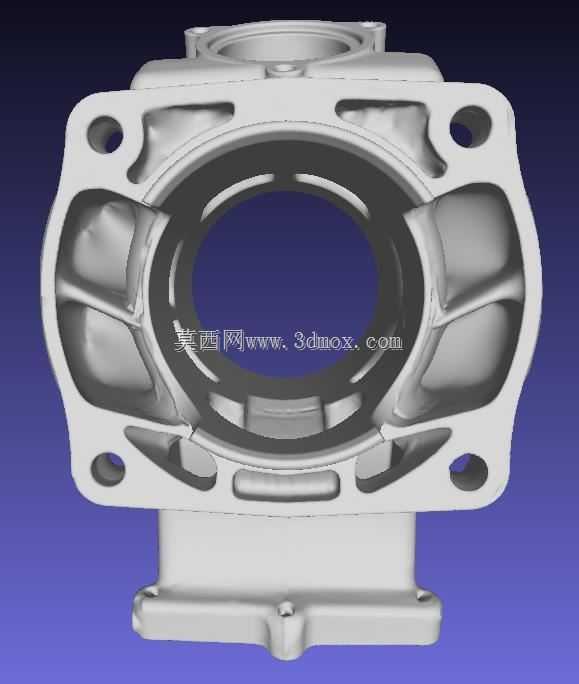

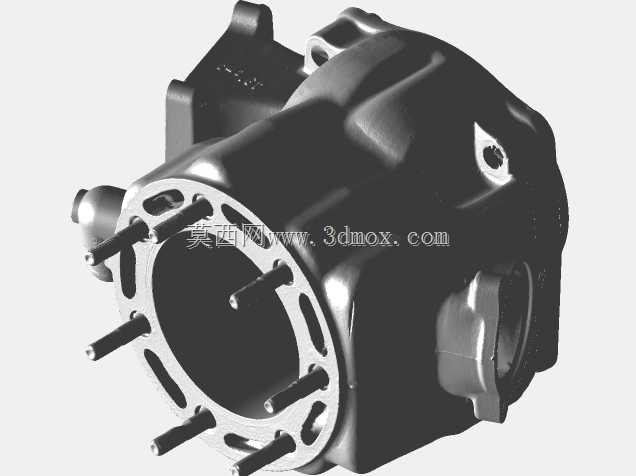

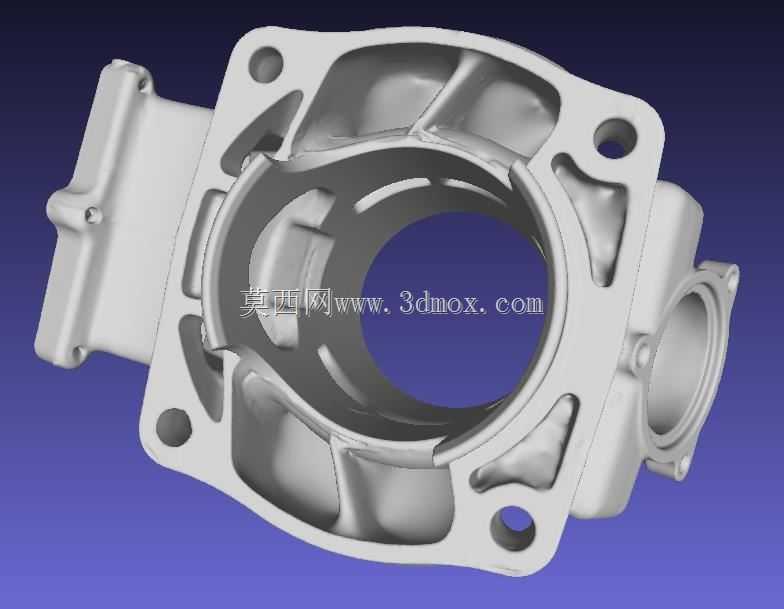

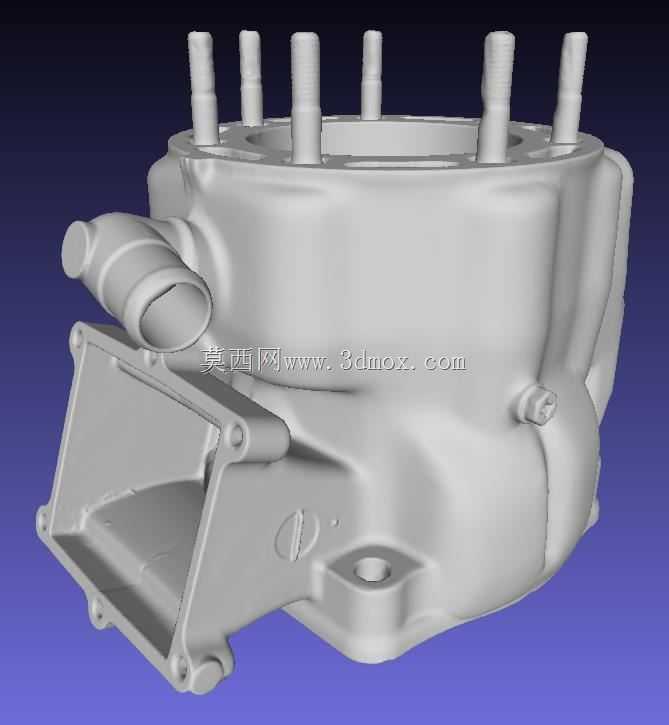

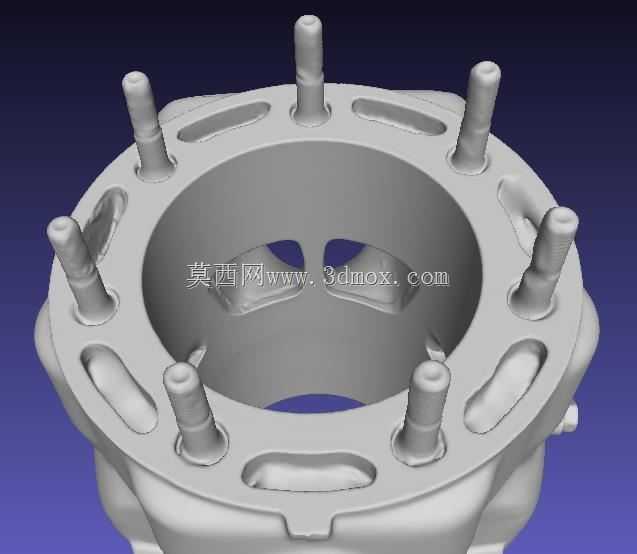

在越野摩托车动力系统的改装与维修场景中，气缸作为二冲程发动机的核心承压部件，直接决定了动力输出的压缩比与散热效率，这款适配本田CR500的气缸结构，主要用于大排量越野摩托的动力单元装配，承担着混合气压缩、燃烧做功导向、活塞运动限位的核心功能。从结构设计来看，这款气缸采用一体化铸铝壳体设计，顶部预留的六根螺柱安装位用于和缸盖紧密压合，保证燃烧腔的密封性能，侧方突出的管路接口用于连通散热回路与进排气通道，下方延伸的安装法兰带有多个定位孔，可直接与曲轴箱端面贴合定位，安装边界需注意法兰面的平面度公差控制在0.05mm以内，避免装配后出现漏气漏油问题。建模过程中，首先通过逆向扫描获取壳体的基础点云数据，对传输端口处因扫描遮挡产生的多孔几何缺陷进行填充补面，优先保证缸体内壁的圆柱度精度，建模时需注意原缸径的实际尺寸并非89mm，不可直接参照孔位直径做整体缩放，避免后续活塞装配出现卡滞问题。完成基础曲面重构后，对壳体表面的加强筋、安装凸台、标识凹槽等细节特征逐一做实体化处理，螺柱位置的安装孔需按照同轴度公差做位置校准，侧方接口的连接端面需做拔模角度处理，匹配实际压铸生产的工艺要求。在实际维修替换场景中，这款气缸模型可用于改装件的开模参照，也可用于发动机装配仿真的干涉检查，建模时需重点关注缸体水套的内部流道走向，保证散热介质的循环通畅，同时壳体外部的安装挂点位置需与原车车架的固定点位完全对齐，避免装车时出现匹配偏差。
