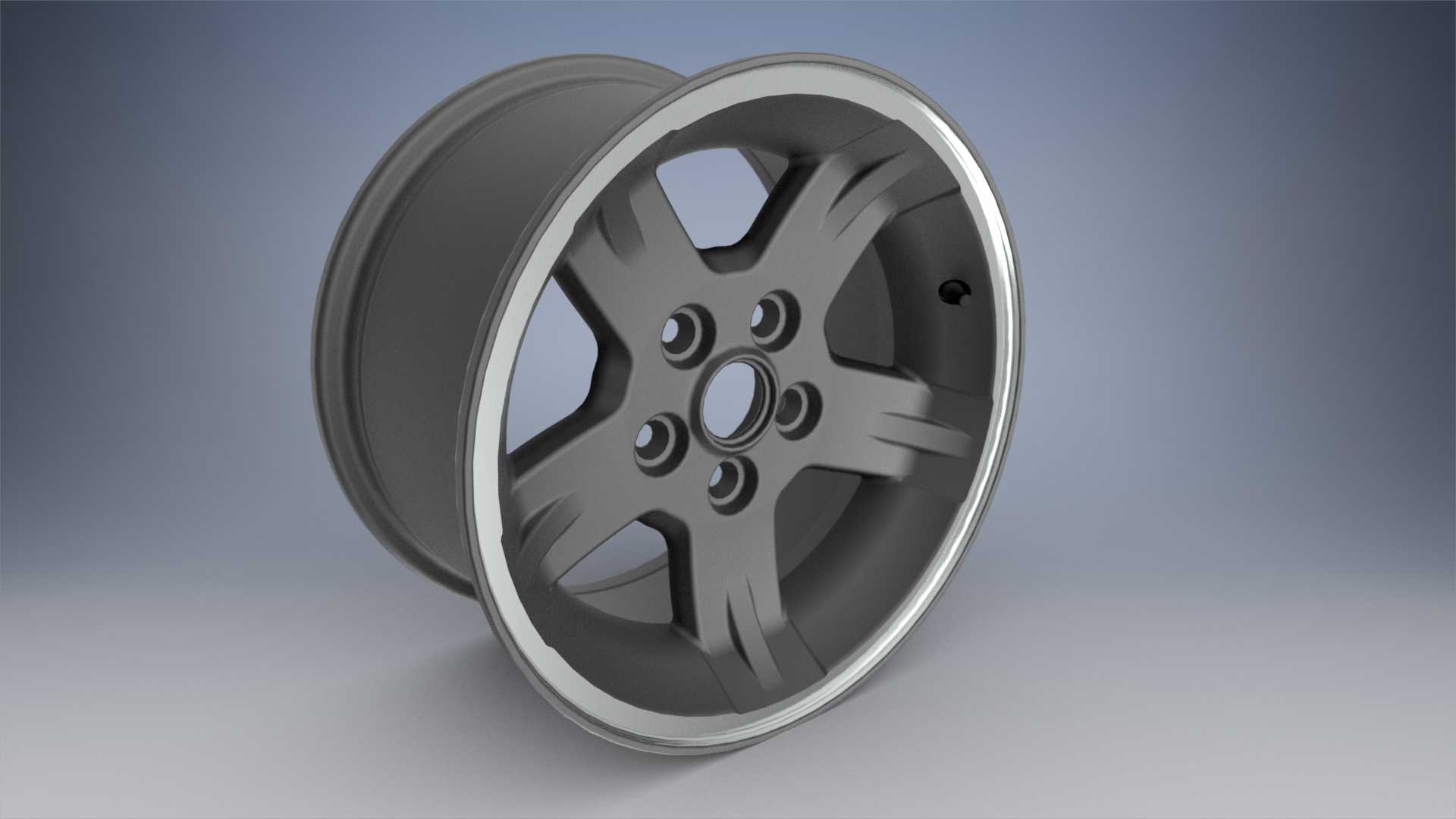

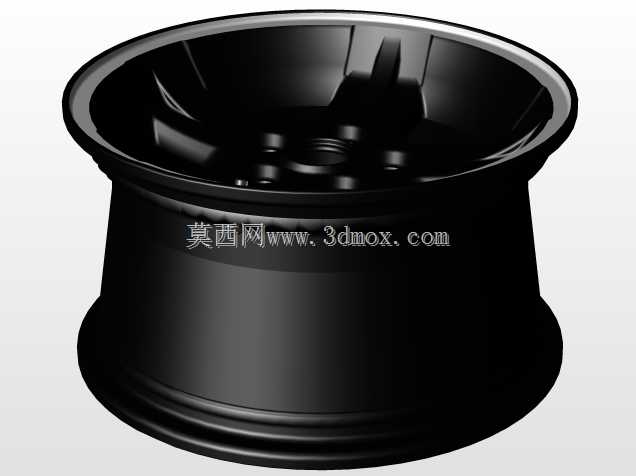

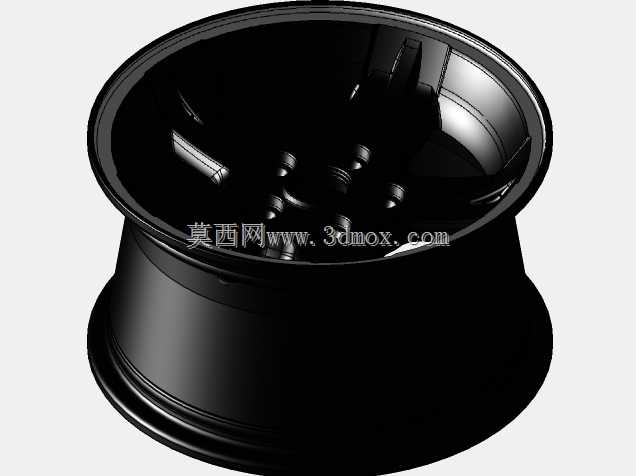

吉普峡谷15x8款铝合金汽车轮毂

这款轮毂主要适配硬派越野车型的行走系统升级与原厂替换场景，在非铺装路面穿越、日常公路行驶两类工况下都能满足承载与强度要求，作为车辆行走系统的核心承载部件，它需要同时承担车身重量传递、轮胎固定限位、行驶过程中侧向与纵向载荷缓冲的作用，轮辋边缘的加厚结构能避免越野时低胎压工况下轮胎脱圈，中心孔与螺栓孔的位置精度直接决定了装车后的动平衡表现，避免高速行驶出现方向盘抖动的问题。建模阶段优先参考了实物扫描得到的点云数据，先提取轮辋的整体外轮廓、轮辐的曲面走向、螺栓孔分布的节圆直径这些核心基准，第一步先绘制轮辋的回转截面草图，通过回转特征生成轮辋的基础基体，之后处理五辐式的轮辐结构，每根轮辐的曲面做了渐变的厚度过渡，靠近轮心位置厚度更大以承载集中应力，靠近轮辋边缘位置逐渐收薄来控制整体重量，同时在轮辐表面做了内凹的造型槽，既可以优化铸造时的金属流动路径，也能提升视觉上的立体感。气门嘴的安装孔位设置在轮辐间隙对应的轮辋位置，避开了应力集中的轮辐连接区域，孔位边缘做了倒角处理，避免安装时割伤气门嘴橡胶。轮辋的胎圈座位置严格匹配对应规格轮胎的安装尺寸，轮缘的凸起高度符合越野轮胎的装配标准，中心孔的孔径、五个螺栓孔的分度圆直径都按照实车安装边界做了精准匹配，安装面的平面度控制在合理公差范围内，保证装车后轮毂与轴头的贴合紧密。建模过程中先完成基础实体特征后，对轮辐与轮辋的连接位置做了圆角过渡处理，避免应力集中导致的轮毂断裂风险，之后对金属切削加工的亮面区域做了外观面的拆分，区分开铸造毛坯面与机加工亮面的不同区域，方便后续做渲染材质的区分，最后检查所有安装特征的位置尺寸，确认螺栓孔的沉头深度、中心孔的倒角尺寸都符合装配要求，避免装车时出现干涉问题。
