5公斤级悬臂梁式称重测力传感器结构

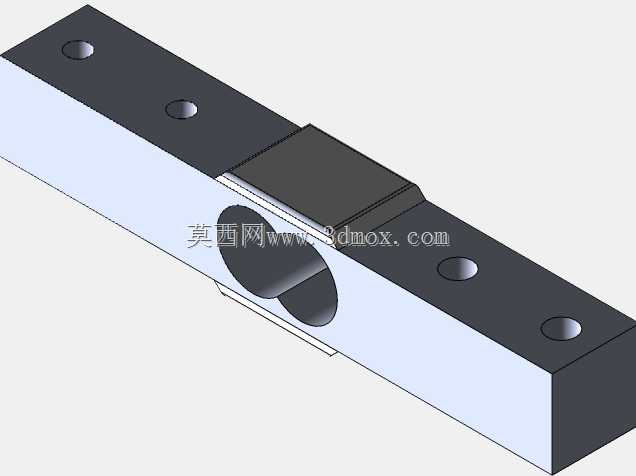

日常做小型称重设备选型时，常碰到小量程力值检测的需求，比如桌面级定量分装设备、小型物料分拣工位的载荷校验、实验台小范围力值采集场景，这类场景对测力元件的安装空间、线性精度、抗偏载能力都有明确要求，这款5公斤量程的悬臂梁式测力结构，就是针对这类小载荷检测场景设计的。从结构设计思路来看，整体采用长条形悬臂梁布局，主体承载段做了等强度梁的截面优化，中间位置的圆形通孔是应变片粘贴区域的应力集中设计，能让梁体受载时该区域产生均匀的应变输出，避免应力分布不均带来的线性误差，梁体上下表面的沉头安装孔，分别对应固定端和加载端的安装需求，固定端的两个沉孔用来将传感器锁紧在设备安装基座上，加载端的两个沉孔用来连接承载托盘或者被测载荷的接触结构，安装时需要保证固定端安装面的平面度公差在0.02mm以内，避免安装预紧力带来的初始零点偏移。建模的时候先在SolidWorks里绘制梁体的主体拉伸轮廓，先确定整体的长宽高边界，固定端和加载端的安装孔位先按照安装基准定位，再绘制中间的应力集中通孔，之后对梁体的棱边做倒角处理，避免加工和使用过程中的应力开裂，上部的应变片封装盖板单独建模，通过台阶定位贴合在梁体的应变区域上方，既可以保护内部粘贴的应变片，也能起到防尘防异物磕碰的作用。实际使用中，这类小量程传感器要注意避免过载冲击，哪怕是超过量程20%的瞬时冲击，都可能造成梁体的塑性形变，导致零点漂移无法恢复，安装时加载方向要严格垂直于梁体的上表面，偏载角度超过3度就会带来明显的测量误差，布线时要将信号线缆从固定端侧引出，避免线缆拖拽带来的附加力影响测量精度。建模过程中要重点关注梁体的壁厚尺寸，尤其是应变区域的剩余壁厚，这个尺寸直接决定了传感器的量程和灵敏度，壁厚过薄会导致量程不足容易过载损坏，壁厚过厚则会降低应变输出的灵敏度，影响小载荷下的测量分辨率，安装孔的沉头深度也要严格匹配所选螺丝的头部高度，保证螺丝锁紧后头部不高出梁体表面，避免和周边结构产生干涉。
