单缸发动机凸轮轴精密三维结构设计

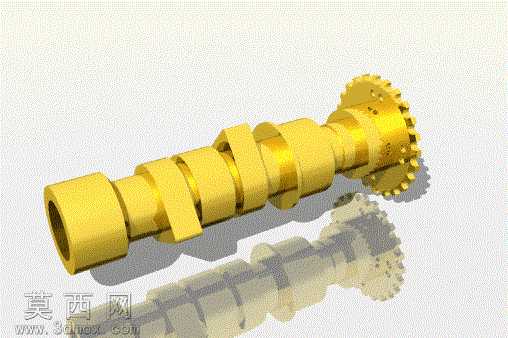

本作品为单缸发动机配套凸轮轴的三维参数化设计成果，建模过程严格遵循内燃机配气机构的工程设计规范，首先梳理凸轮轴的核心功能逻辑：作为发动机配气系统的核心驱动部件，需精准控制进排气门的开启、关闭时序与升程规律，同时承担驱动附属机构的传动作用。建模阶段先完成基准轴与各轴段的同轴度基准搭建，依次构建支撑轴颈、多组进排气凸轮型面、端部传动齿轮的基础轮廓，其中凸轮型面采用样条曲线拟合内燃机设计通用的缓冲段、工作段型线，保证气门运动的加速度曲线平滑无冲击，避免发动机运行过程中出现气门弹跳、落座冲击等问题。各轴段的直径、过渡圆角、油道开孔均参照单缸发动机的实际工况参数设置，端部传动齿轮的齿形、模数、压力角按照啮合传动的匹配要求完成参数化建模，保证与曲轴正时齿轮的传动比精准对应。材质渲染阶段采用合金结构钢的金属材质表现，对轴颈工作面、凸轮型面、齿轮齿面设置不同的粗糙度质感，区分加工面与非加工面的视觉差异，同时添加金属表面的细微氧化纹理与加工刀痕细节，提升模型的真实感。结构设计上充分考虑部件的装配逻辑，各轴颈的尺寸与缸盖凸轮轴轴承孔的配合公差匹配，凸轮的相位角按照单缸发动机的点火正时要求精准排布，端部齿轮的定位键槽、固定螺纹孔均按照装配工艺要求完成细节设计，整体模型可直接用于装配干涉检查、运动仿真验证、工程图导出等后续设计环节，能够直观展现凸轮轴的结构特征与工作原理，为单缸发动机配气机构的设计优化、教学演示提供精准的三维数字模型支撑。
