四缸发动机排气歧管消声组件三维设计

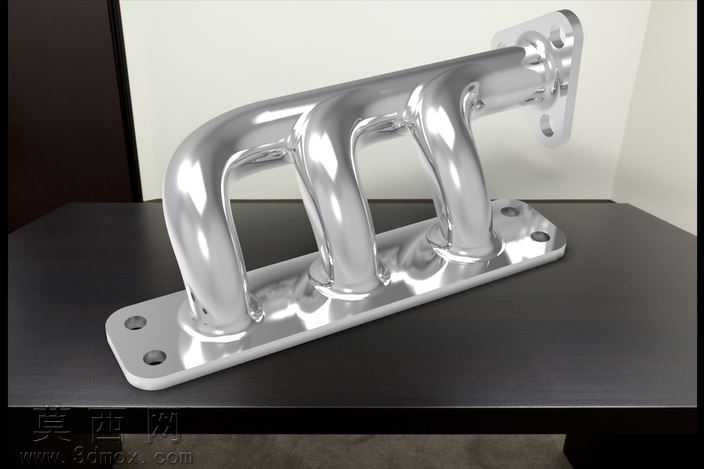

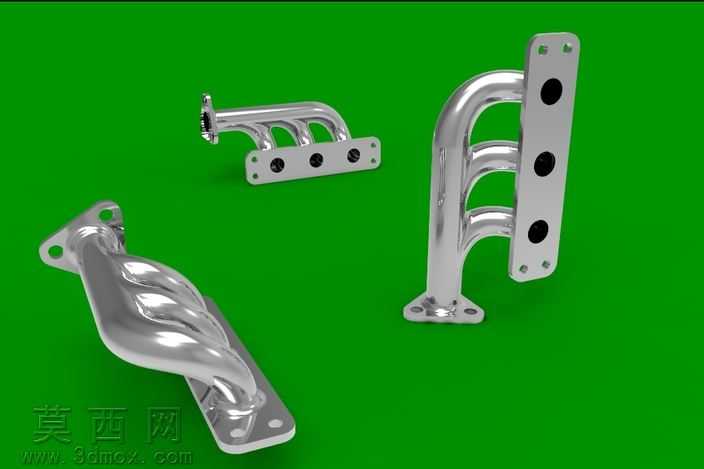

本作品为四缸发动机配套的排气消声歧管三维设计模型，整体采用等长歧管排布结构，建模阶段以发动机缸盖排气口安装基准为定位原点，首先完成底部安装法兰的特征绘制，精准匹配四个缸体排气通道的中心距与安装孔位公差，法兰面预留密封压合的平面度余量，确保与缸盖贴合时的气密性要求。四根排气弯管采用顺滑的圆弧过渡曲率设计，建模过程中通过扫掠特征控制管路内壁的流畅度，避免气流在管路内部形成紊流与压损，每根歧管的长度经过参数化校准，保证各缸排气脉冲到达汇合端的时序一致，优化排气效率的同时降低排气脉动带来的噪声。歧管与上端连接法兰采用一体化融合建模，消除拼接结构的应力集中隐患，整体结构的壁厚按照排气系统的耐热、抗振要求做均匀化处理，安装耳位的加强筋特征同步完成建模，提升构件安装后的结构强度。材质渲染阶段采用抛光镀铬金属材质，还原高性能排气歧管的金属质感，对曲面的高光反射做精细化调整，清晰呈现弯管部分的流畅曲面造型与金属表面的镜面效果，法兰部分的安装孔做倒角细节处理，还原真实机加工零件的工艺特征。设计过程中充分考虑排气消声的功能需求，等长管路的结构设计可抵消部分排气脉冲噪声，管路内壁的顺滑过渡可减少气流摩擦产生的高频噪声，整体结构在满足排气导通功能的基础上，兼顾了消声降噪、结构强度、安装适配性的多重要求，模型的所有特征均为可编辑参数化特征，可根据不同排量的四缸发动机参数调整管路长度、法兰孔位、管径尺寸，适配不同机型的排气系统改装与配套设计需求，曲面建模过程中严格控制曲面的连续性，避免出现曲面褶皱、破面等问题，确保模型可直接导入工程模块做后续的流体仿真、结构强度校核工作。
