单人休闲手划小艇三维结构设计

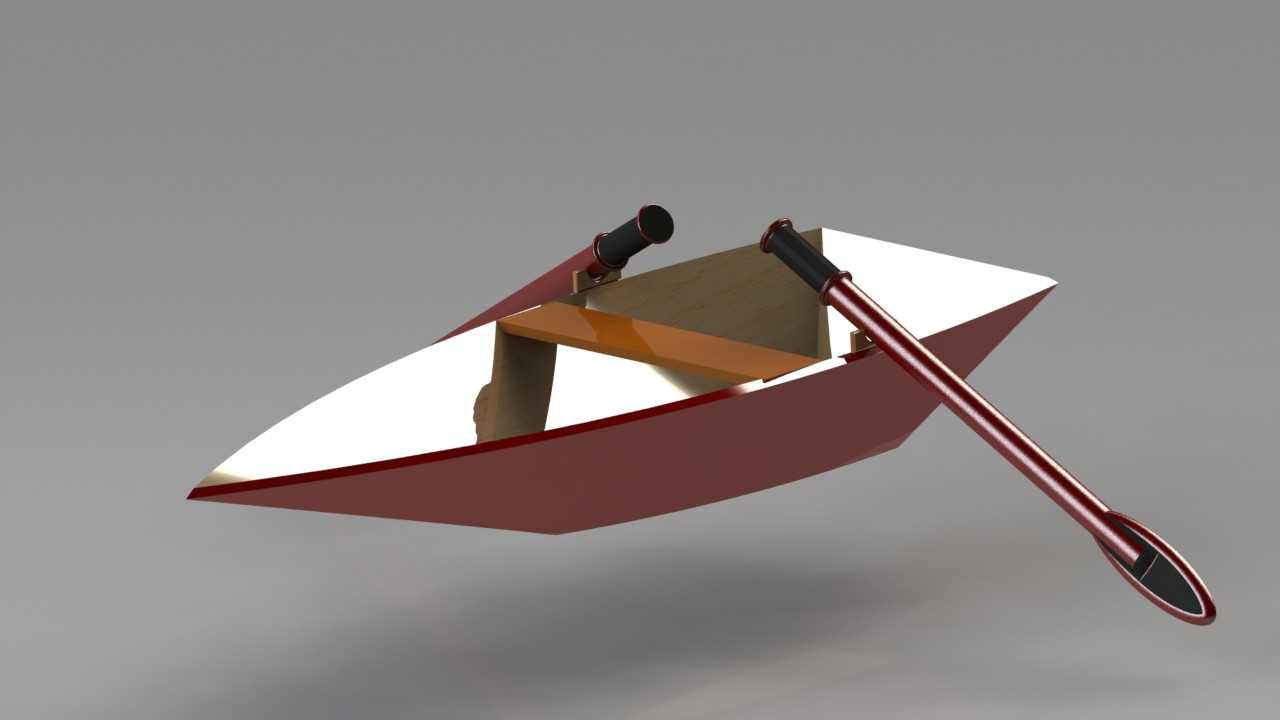

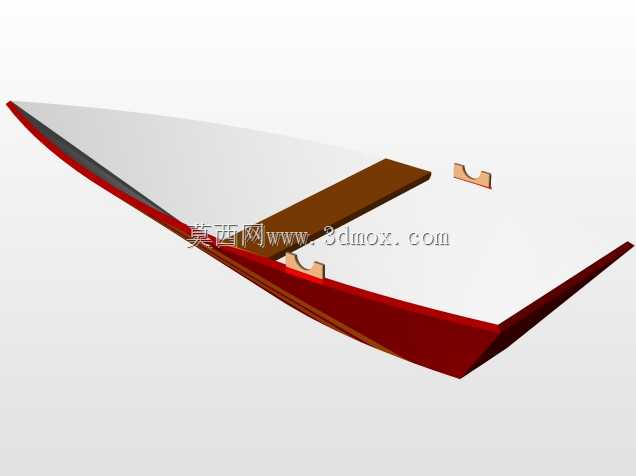

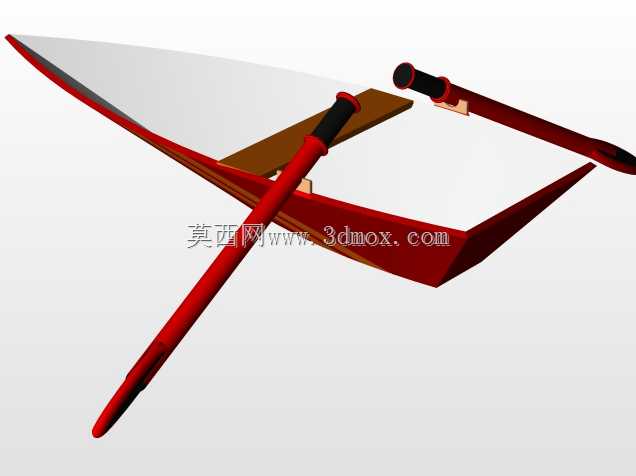

这款单人手划小艇的三维建模，首先要明确其核心应用场景是近岸浅水区的休闲垂钓、短途水面通行，也可作为水上乐园、景区的体验类载具使用，实际使用中承载单人重量，搭配单支船桨完成水面行进与转向操作，整体结构无需额外动力装置，完全依靠人力驱动，对静水区域的适配性较强。建模初期先确定船体的外形尺寸，整体船长控制在1.8米左右，船身最大宽度0.7米，型深0.25米，安装边界要考虑单人乘坐时的重心位置，将坐板设置在船体纵向中心偏后位置，避免划行时出现船头翘升或艉部沉水的问题，船身采用V型艏部设计，能够减少行进时的水阻，平直的艉部结构可以提升航行时的航向稳定性。建模过程中先绘制船体的纵向轮廓草图，通过放样特征生成船身的薄壳结构，壳体厚度设置为8毫米，兼顾结构强度与整体重量控制，船身内部设置横向支撑肋板，肋板与船体内壁采用完全贴合的贴合约束，避免受力时出现壳体变形。坐板采用实木质感的平板结构，两端嵌入船身内壁的卡槽内，安装时不需要额外紧固件，靠结构限位即可固定，方便后期拆卸维护。船桨部分单独建模，桨杆采用圆柱变径结构，握持位置做防滑的滚花纹理处理，桨叶采用椭圆流线型截面，划水时能够获得足够的推力，桨杆与船身的连接位置设置简易的桨架结构，限制桨杆的滑脱同时保留转动自由度，方便划行时调整划水角度。建模完成后要做干涉检查，确认船桨在全角度转动时不会与船身、坐板发生碰撞，同时模拟单人乘坐时的重心位置，验证船体的浮态是否平稳，确保左右舷的重量偏差在合理范围内，不会出现侧倾风险。船身外表面做分色处理，舷侧采用深红配色，船舷上缘与内部舱面做白色高光处理，既提升视觉辨识度，也能在水面上更容易被观察到，提升使用安全性。这类小型小艇的结构设计不需要复杂的曲面曲率控制，重点在于壳体的水密性结构处理，以及各部件之间的装配合理性，建模时所有的圆角过渡都要符合实际加工工艺，避免出现尖锐棱角，防止使用过程中划伤操作人员，船身边缘做10毫米的翻边结构，既能够提升船体的结构刚度，也能减少行进时浪花溅入舱内的情况。
