带定位孔阶梯轴类机械连接构件

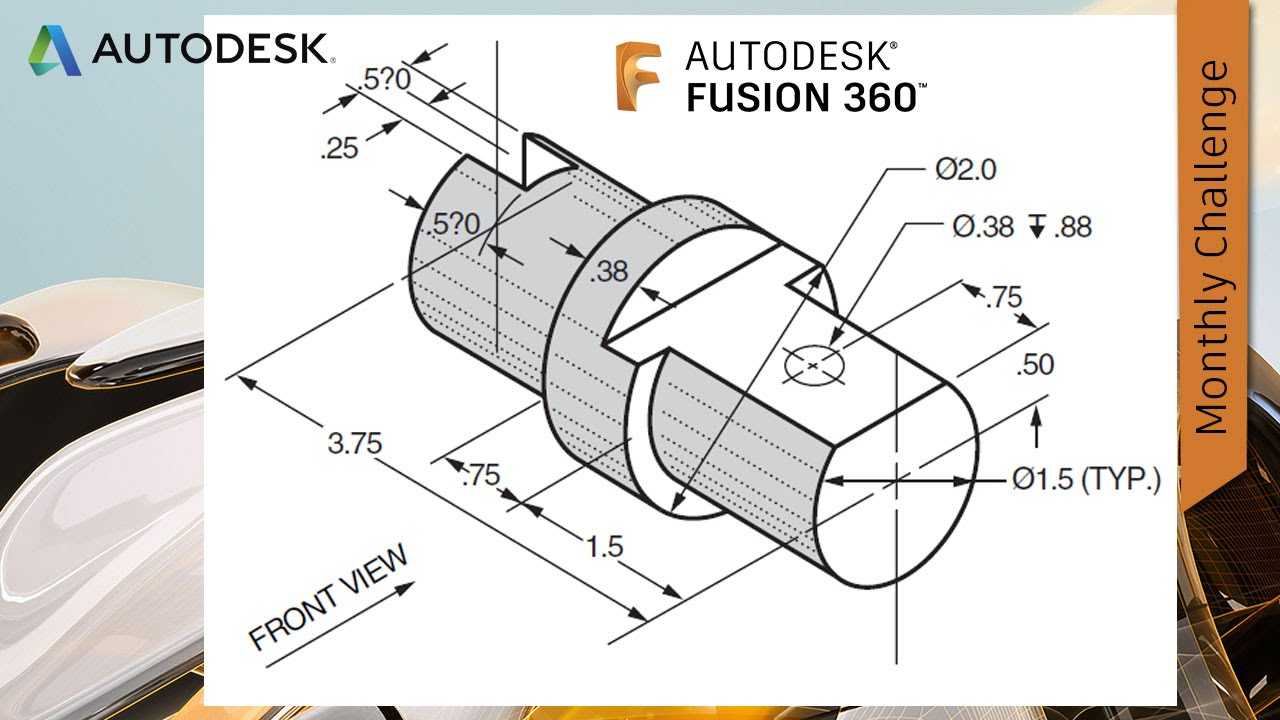

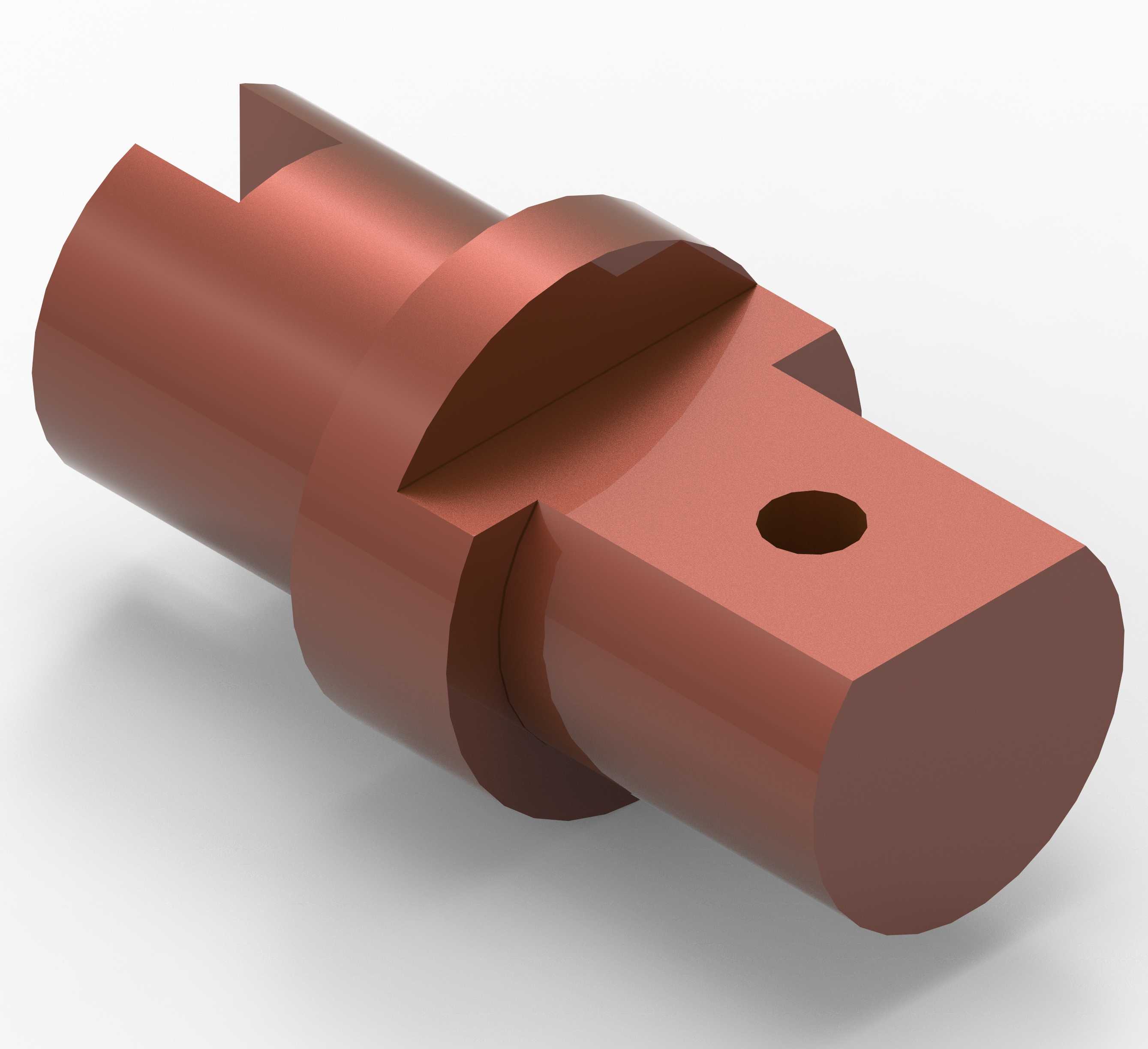

这类带单侧铣扁与径向定位孔的阶梯轴构件，常应用在中小型传动机构的动力衔接工位，比如轻工输送线的辊筒动力输入端、小型工装夹具的锁紧转轴、自动化设备的摆臂连接轴段，核心作用是传递扭矩同时完成轴向与周向的位置限定，避免传动过程中出现轴段窜动、配合件打滑的问题。从结构设计逻辑来看，整体采用阶梯变径的布局是为了适配不同内径的配合轴承、传动轮，不同轴径的台阶面直接作为配合件的轴向定位基准，省去额外加装轴套、定位挡圈的工序，也能缩减装配时的尺寸链累计误差。端部的铣扁结构是为了和带卡槽的传动件咬合，相比平键连接的形式，这种一体铣出的扁位能承受更大的瞬时冲击载荷，不会出现键槽剪切失效的问题，而扁位上的径向通孔，是用来穿装锁紧销或者紧定螺钉，进一步锁定套在轴端的构件，即使设备长期运行产生振动，配合件也不会从轴端脱出。建模过程中首先确定各段轴径的同轴度基准，先绘制回转体的截面轮廓完成主体旋转成型，之后在对应轴段绘制铣扁的切除轮廓，保证两个铣平面的平行度公差符合装配要求，再在扁位中心定位径向孔的位置，完成打孔特征后对所有锐边做倒角处理，避免装配时划伤操作人员、也能消除机加工后的应力集中点。实际选型适配时要注意各段轴径的配合公差，和轴承配合的轴段一般选k6过渡配合，和传动轮配合的轴段选h7间隙配合，安装时要保证台阶面和配合件端面的贴合度，不能有翘边间隙，否则长期运行会出现轴段偏磨、传动异响的问题。这类轴件的材质一般选用45号钢调质处理，表面做发黑防锈处理，在常规的车间工况下能保证足够的强度和耐磨性，不需要额外做表面淬火处理就能满足多数轻载传动场景的使用寿命要求。
