小型车床用四爪自定心卡盘结构

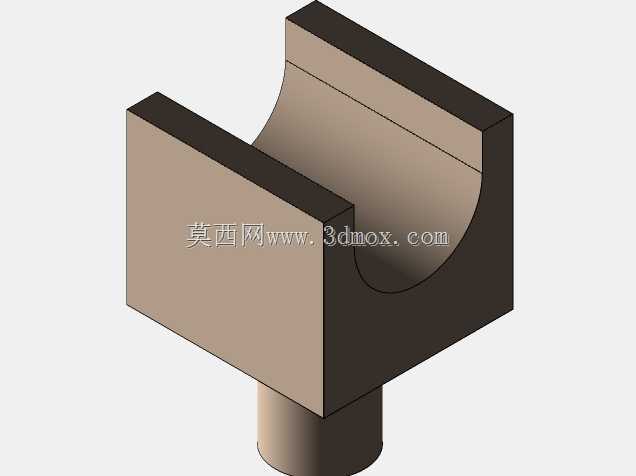

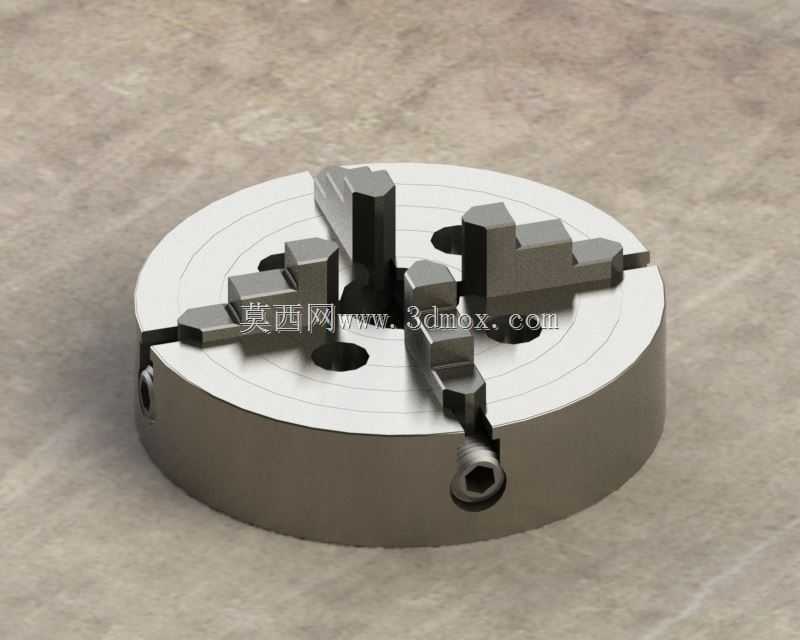

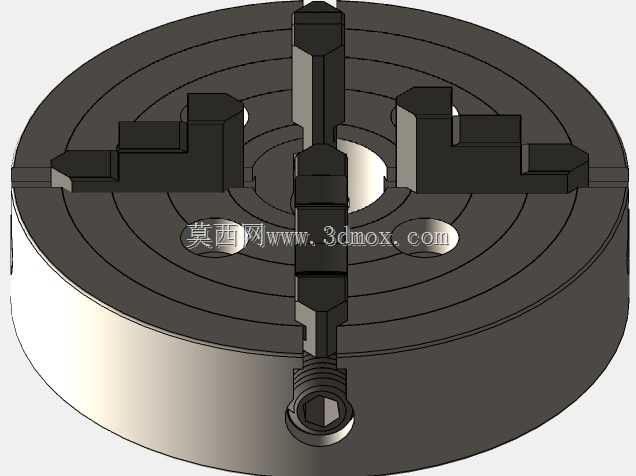

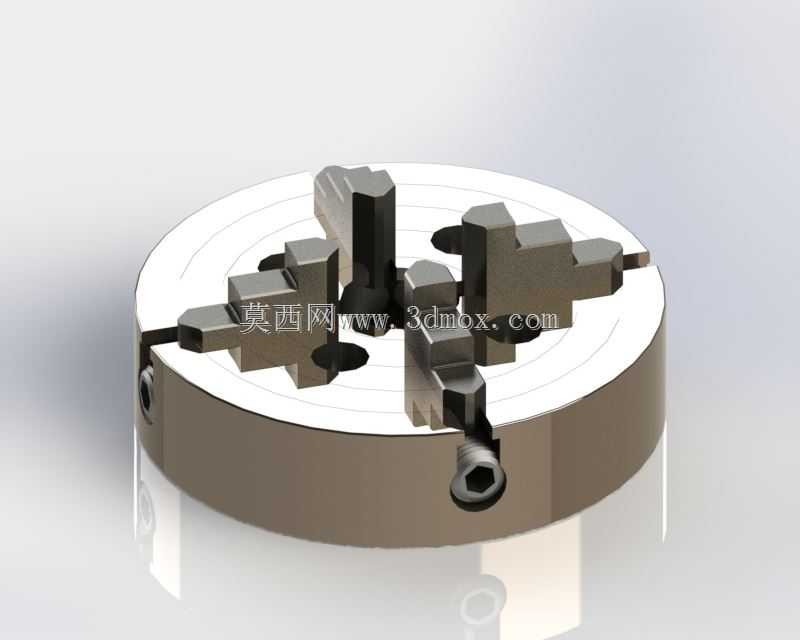

　　这款小型四爪卡盘主要适配小型台式车床、仪表车床的装夹需求，在小尺寸金属零件车削、钻孔、端面加工工序中承担工件定位与夹紧功能，相比三爪卡盘，它可夹持不规则截面的异形工件，单爪独立调整的结构能实现偏心件装夹，满足小批量维修、手工金属加工场景的灵活装夹要求。从结构设计来看，卡盘主体采用圆盘式基体设计，盘面开设四条径向分布的T型滑槽，四个卡爪可沿滑槽单独调整行程，基体侧面预留内六角锁紧螺孔，调整到位后可通过锁紧螺钉固定卡爪位置，避免加工过程中卡爪移位导致的工件飞出或加工精度超差。盘面的定位止口与车床主轴端的法兰安装位匹配，安装时需保证卡盘轴线与主轴回转轴线同轴度误差控制在0.02mm以内，避免加工时出现振纹、圆度超差问题。

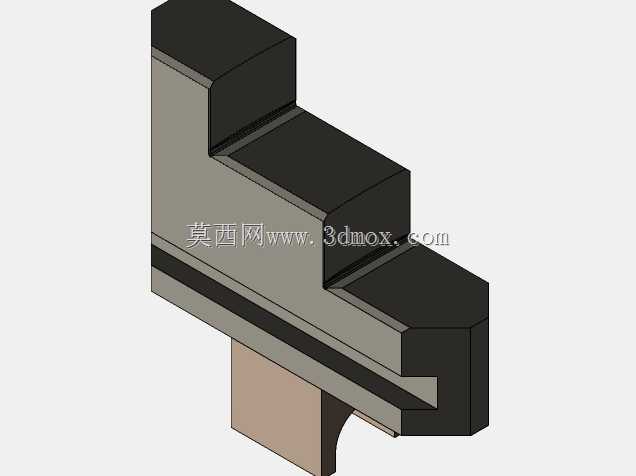

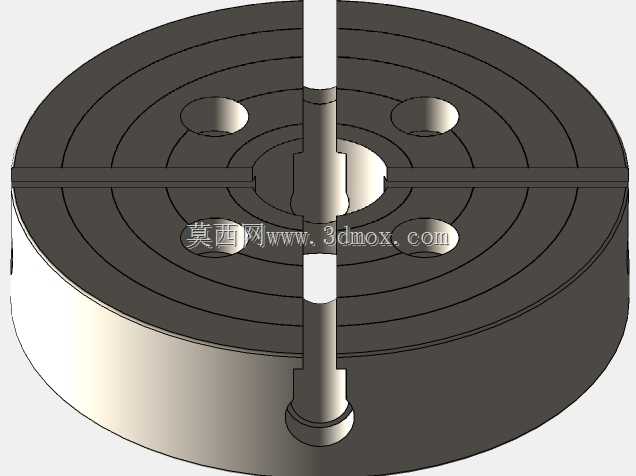

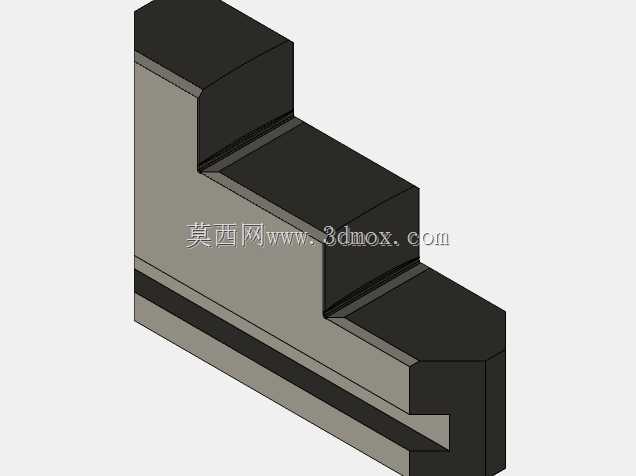

　　建模过程中先绘制卡盘基体的回转轮廓，通过旋转特征生成主体毛坯，之后拉伸切除出四条径向T型槽，注意槽宽与卡爪导向段的配合间隙取0.01-0.03mm，保证卡爪滑动顺畅无卡滞，同时不会因间隙过大出现装夹晃动。卡爪部分单独建模，每个卡爪的夹持面做防滑齿纹结构，通过阵列特征快速生成其余三个卡爪，之后绘制侧面的锁紧螺钉孔，注意螺纹孔的深度要满足锁紧螺钉的旋合长度要求，避免螺纹滑牙。建模完成后需做装配干涉检查，确认卡爪在全行程滑动过程中不会与基体槽壁、盘面安装孔发生干涉，同时模拟装夹状态下的受力情况，验证卡爪夹紧时基体的形变是否在允许范围内。实际使用中，这类小型卡盘常搭配小型台式车床用于手工零件加工、教学实训场景，装夹工件时需逐个调整卡爪位置，通过百分表打表校正工件的回转中心，校正完成后依次锁紧每个卡爪的固定螺钉，加工前需低速空转确认工件无偏摆，再进行切削作业。
