分体式舱室冷却装置结构设计

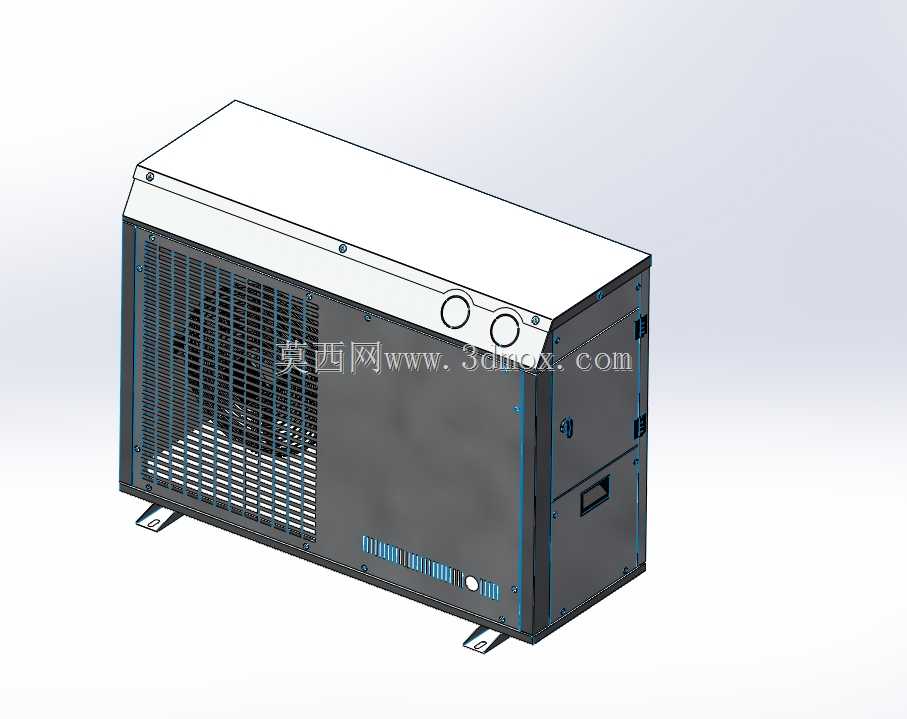

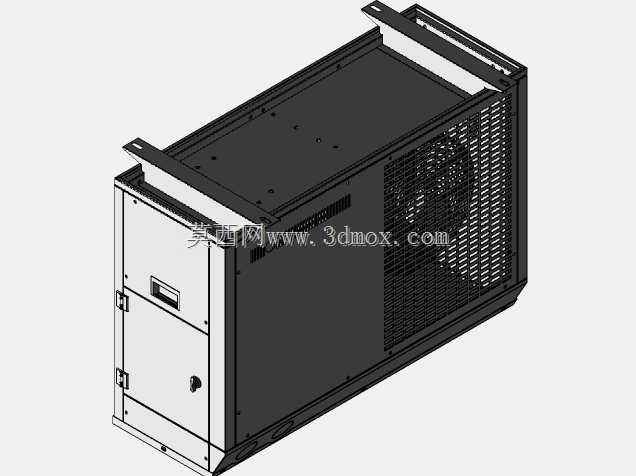

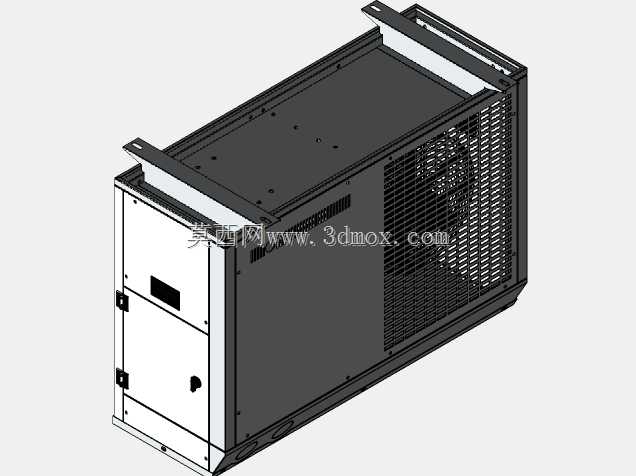

这类分体式舱室冷却装置主要应用于小型独立密闭舱室的温度调控场景，常见于户外通讯机柜、小型设备方舱、特种作业操作舱等需要维持内部恒定温湿度的空间，核心作用是通过压缩制冷循环将舱内热量转移至外部环境，避免舱内电子设备、作业人员因高温出现故障或体感不适。从结构设计来看，该装置采用侧出风加底部进风的气流组织形式，正面格栅区域为冷凝侧进风通道，内置轴流风机带动空气横向冲刷冷凝器翅片，带走制冷剂冷凝释放的热量，侧面预留的两个圆形接口为制冷管路与电气线缆的穿装位，底部的折弯安装脚预留了螺栓固定孔，安装时需要在舱壁预留对应尺寸的开孔，将装置嵌装固定后做好接缝密封，避免舱内外空气无组织流通影响制冷效率。建模过程中先从整体布局入手，先确定冷凝腔与压缩机仓的分隔边界，钣金外壳采用等壁厚抽壳的方式构建，先绘制外壳的主体拉伸轮廓，再通过切除命令开出进风格栅、管路接口、电气检修口的位置，格栅的条形孔采用线性阵列的方式生成，保证开孔率满足通风量要求的同时兼顾钣金折弯的工艺可行性。内部结构建模时，先定位压缩机的安装基准面，预留压缩机减震垫的安装空间，再依次排布冷凝器、储液罐、风机支架的位置，所有钣金件的折弯处都预留了对应的折弯止裂槽，避免加工时出现板材撕裂的问题，外壳的拼接边采用压边咬合的结构设计，减少外露紧固件的同时提升壳体的整体刚性。设计时需要重点关注安装边界的尺寸匹配，装置整体的进深尺寸需要适配舱壁的安装厚度，外部突出部分不能超出舱外设备的安全避让距离，内部突出部分不能干涉舱内设备的排布，冷凝水的排水孔设置在壳体最低点，避免运行过程中产生的冷凝水积存渗入舱内。风机的安装位做了减震结构设计，通过橡胶减震垫将风机与钣金壳体隔离，降低运行过程中的振动传递与噪音辐射，电气仓与制冷仓之间做了密封分隔，避免制冷侧的冷凝水进入电气区域引发短路故障。
