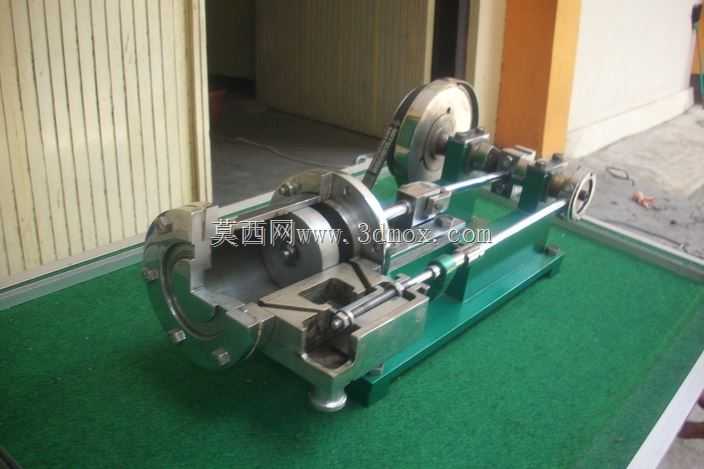

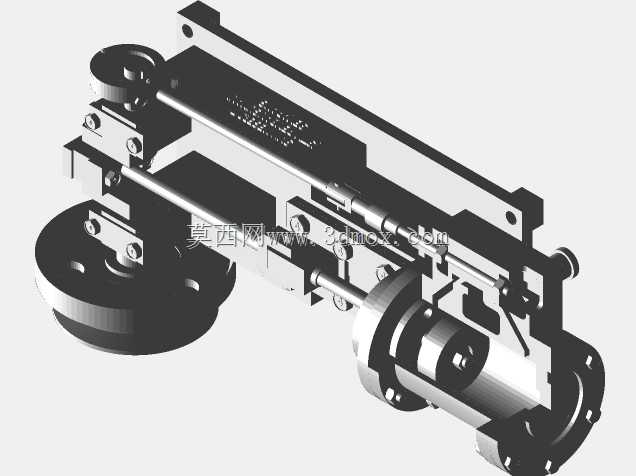

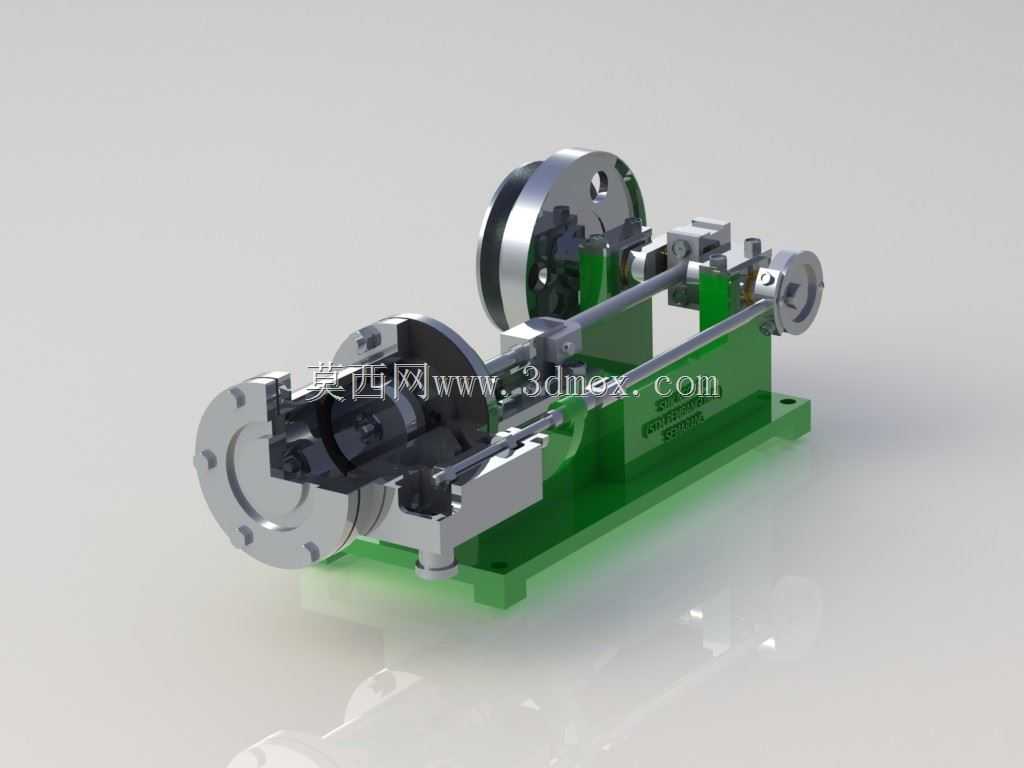

这套蒸汽机结构模型主要面向职业院校机械原理教学、科普展品制作以及小型动力装置原理验证场景使用,核心是还原往复式蒸汽机将蒸汽压力转换为旋转扭矩的完整传动链路,可直接用于曲柄滑块机构运动特性演示、配气相位逻辑讲解,也能作为小型蒸汽动力实验台的核心结构参考。从功能特性来看,模型完整复现了双作用气缸、滑动配气阀、曲柄飞轮组、滑动导轨支座的全部配合关系,气缸轴线与曲轴输出端保持平行布局,绿色铸造式底座预留了四个M6规格的安装沉孔,安装边界控制在长220mm、宽80mm、高110mm范围内,可直接固定在标准铝型材实验台架上,不需要额外制作转接安装板。建模过程中先从底座的安装基准面开始绘制,先确定曲轴轴承座与气缸安装面的同轴度公差,预留0.2mm的装配间隙避免运动干涉;之后绘制气缸内壁与活塞的配合段,严格控制活塞外径与气缸内径的间隙值在0.1-0.15mm区间,保证往复运动顺滑无卡滞;配气阀的滑动槽与阀杆的配合采用H7/g6的间隙配合公差,建模时单独拆分配气凸轮与曲轴的相位配合关系,保证进排气 timing 与活塞行程精准匹配;最后完成曲柄连杆、飞轮、导轨压块的细节建模,所有运动副都添加了同轴、重合的装配约束,可直接在软件内完成运动仿真,观察活塞往复、曲轴旋转、配气阀滑动的联动过程。设计思路上没有追求工业级蒸汽机的复杂密封与管路结构,而是刻意简化了外部管路、保温层等非核心结构,将所有传动配合关系完全外露,方便学习者直观观察每一个部件的运动轨迹,飞轮部分特意保留了轮辐式结构,既还原了真实蒸汽机的飞轮储速功能,也能在仿真时直观看到旋转运动的惯性效果。实际使用中,这套模型可直接导出为运动仿真文件,配合运动算例功能可输出活塞位移曲线、曲轴扭矩输出曲线,用于讲解热机能量转换的基础原理,也能作为爱好者制作小型可动蒸汽机模型的结构参考,所有配合面的尺寸公差都经过装配验证,不会出现运动死点或装配错位的问题。
