集成减速传动结构的工业驱动电动机

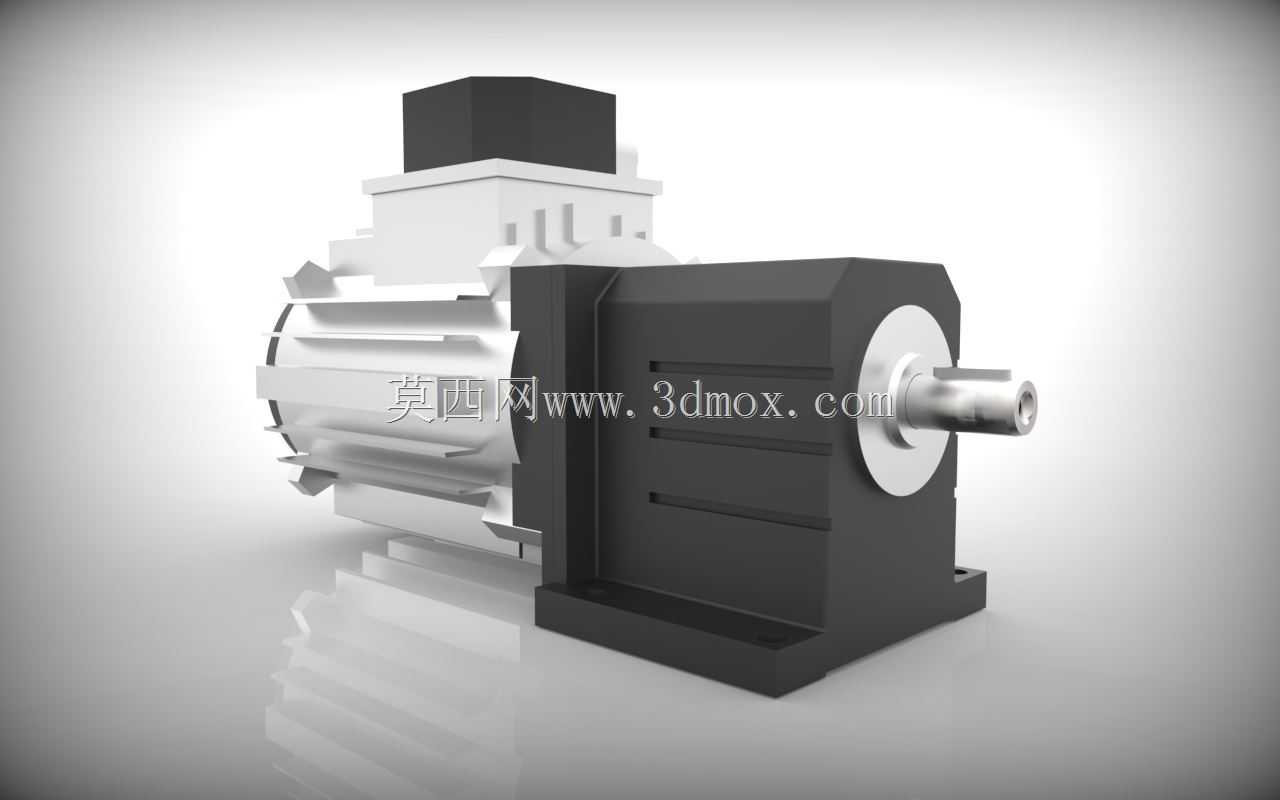

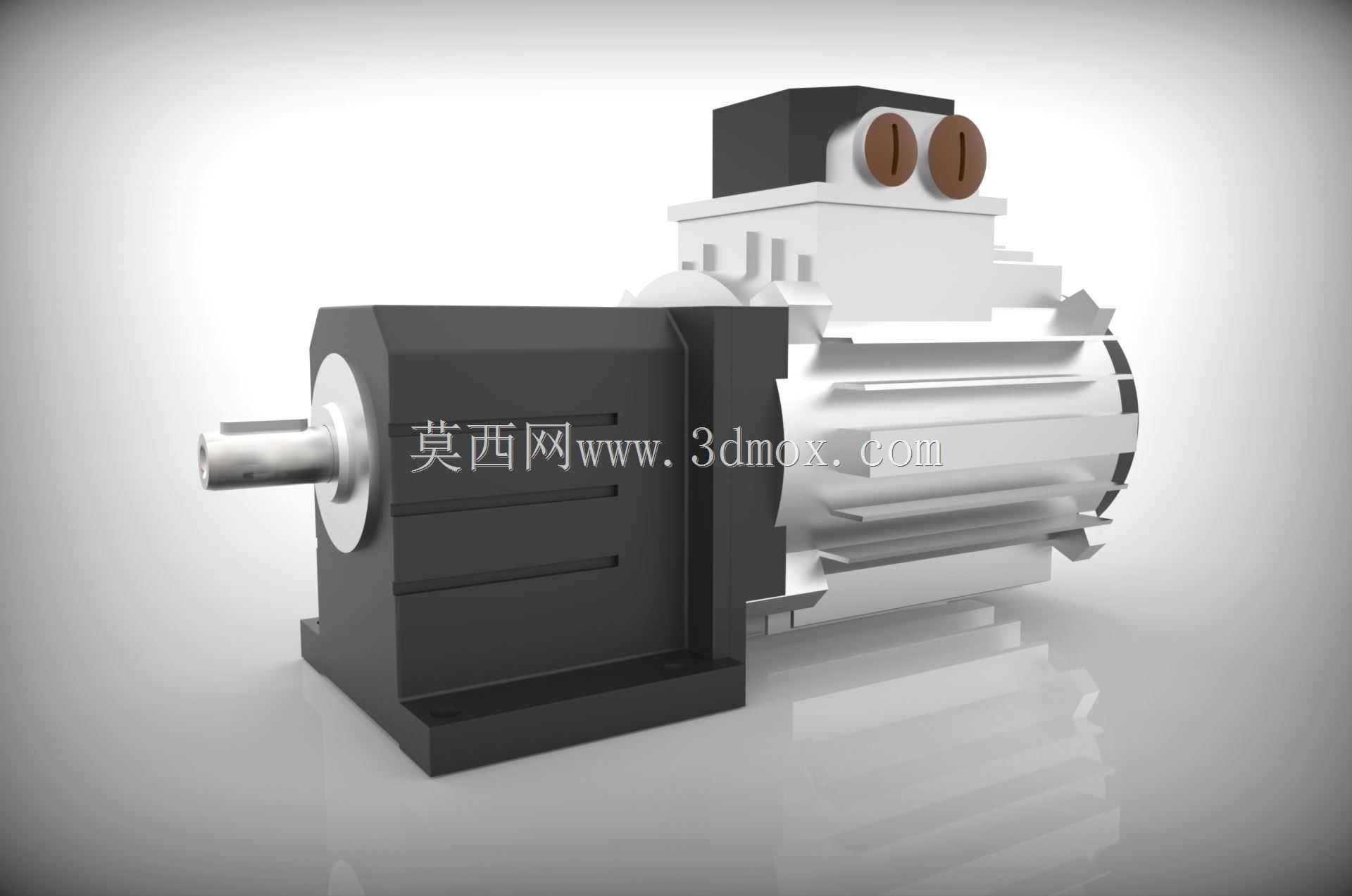

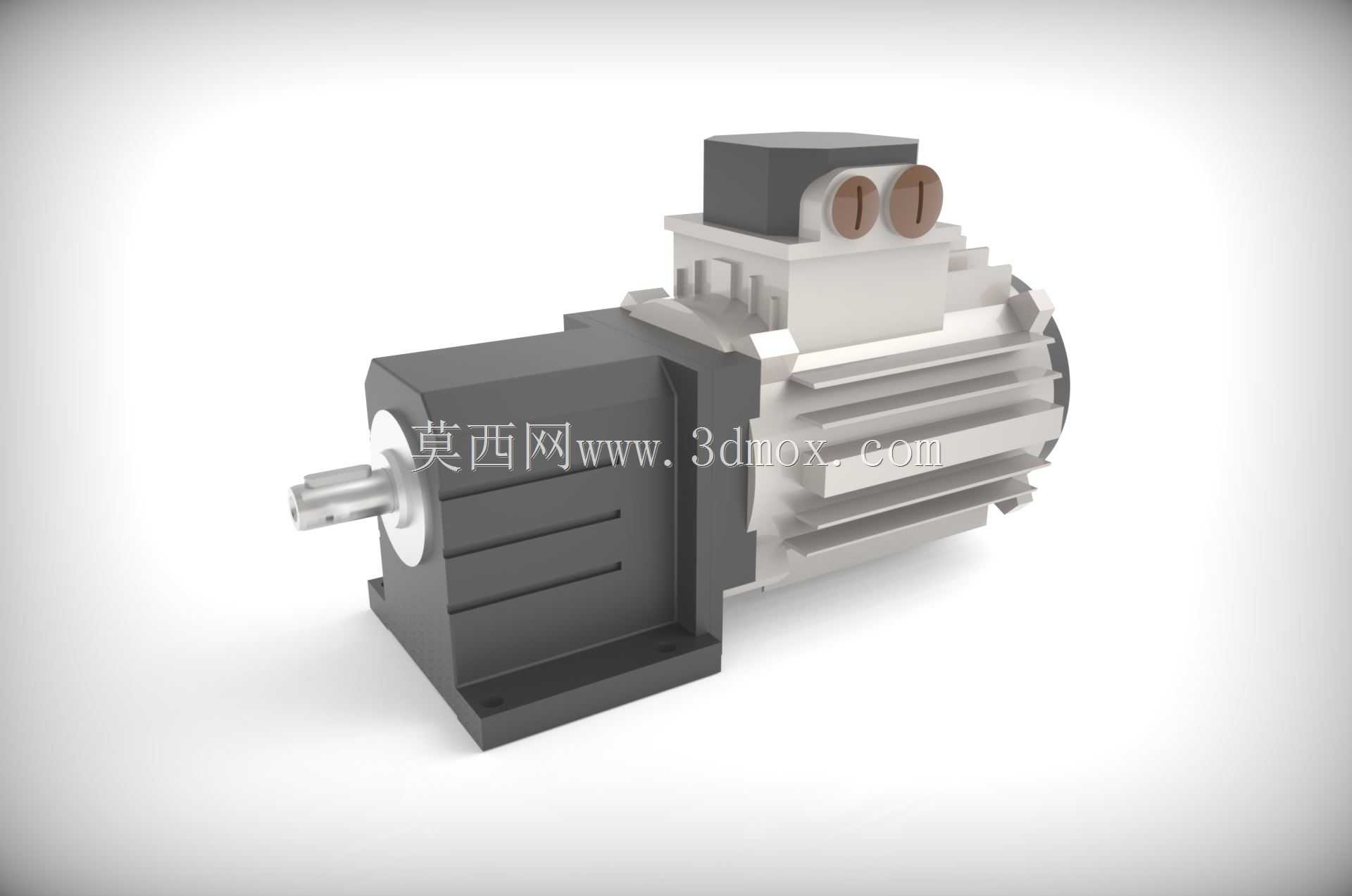

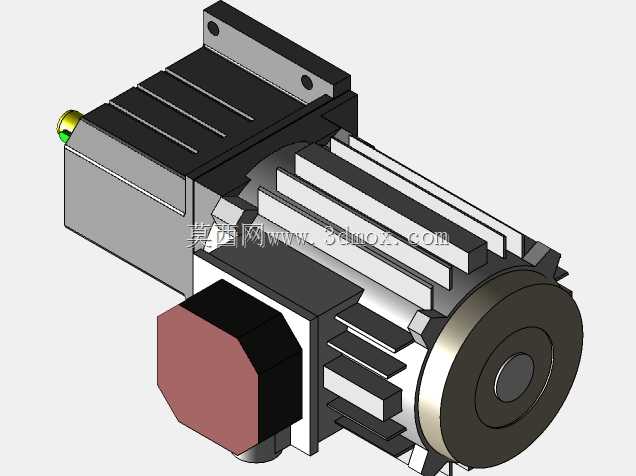

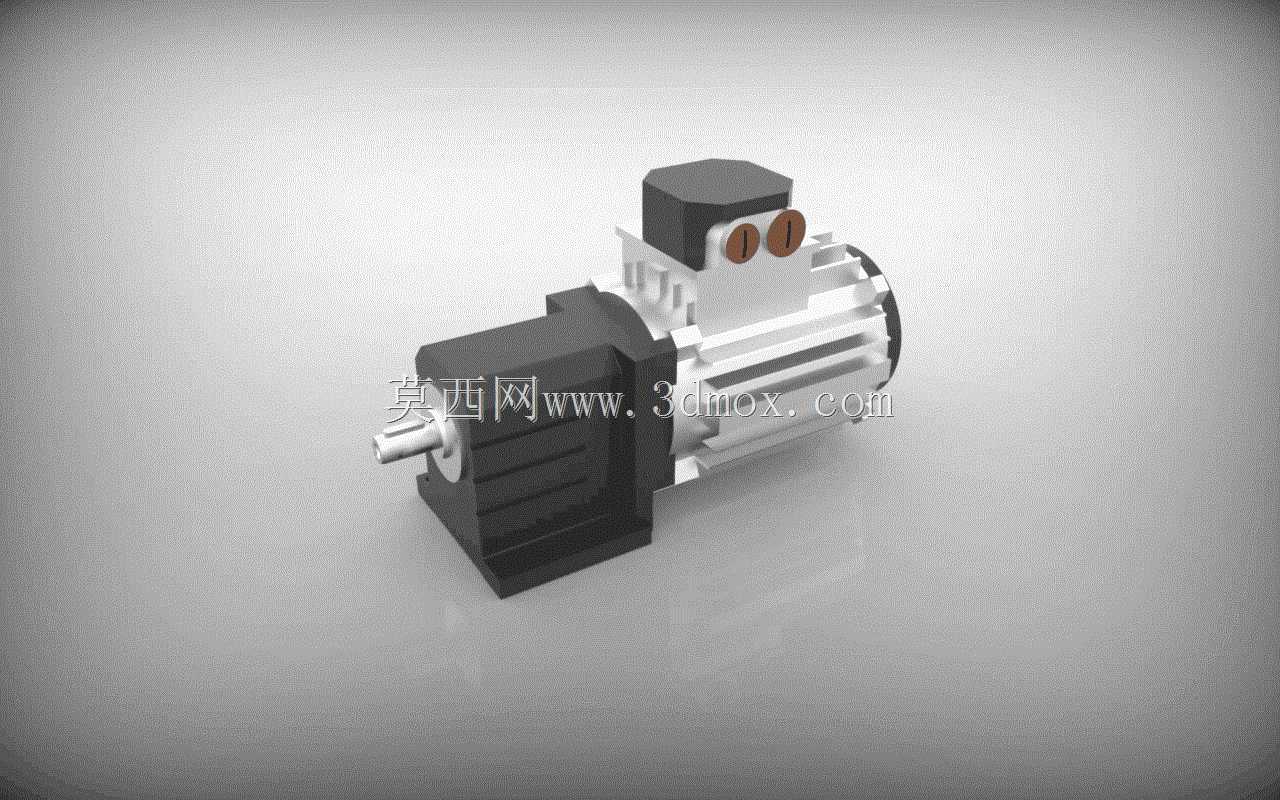

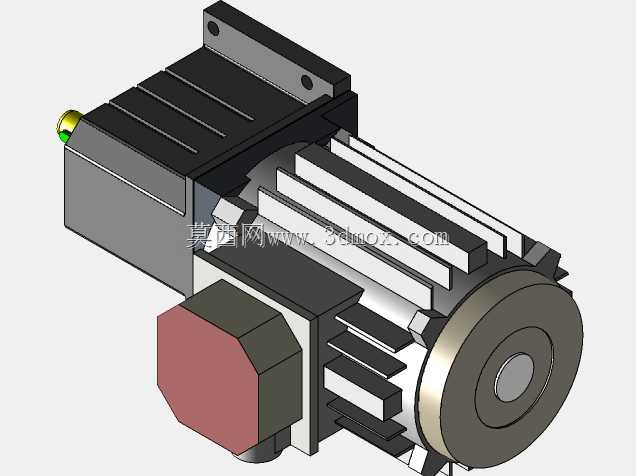

在自动化生产线、小型输送设备、精密进给机构这类对安装空间有严格限制的场景里，动力单元和减速机构分体安装往往会带来同轴度偏差、安装支架冗余、整机占空间过大的问题，这款集成变速箱的电动机，就是针对这类紧凑安装需求设计的一体化驱动部件。从实际使用场景来看，这类集成驱动单元常被用在轻工包装线的辊筒驱动、小型工装的回转动力输入、自动化专机的进给传动位置，不需要额外搭配独立减速箱，也省去了电机轴和减速箱输入轴的联轴器对接环节，能有效降低装配时的对中工作量，也减少了传动链路里的故障点。做这款模型的建模工作时，首先要梳理清楚动力段和减速段的边界：电机部分的散热筋是建模里需要优先处理的结构，不能只做外观示意，要按照实际电机的散热筋排布规律，沿机壳周向均匀阵列，筋条的高度、厚度要和对应功率段的实体电机参数匹配，避免出现散热结构比例失真的问题。接线盒部分要注意和机壳的安装贴合面，两个接线端子的位置要留出足够的接线操作空间，不能和周边的散热筋产生干涉。减速箱部分的建模要先确定内部传动的空间占位，虽然外观模型不需要把内部齿轮齿形完全还原，但箱体的壁厚、安装脚的螺栓孔位置、输出轴的轴伸长度、键槽尺寸都要符合实际安装的边界要求，输出轴端的轴肩定位尺寸要和配套的传动轮、联轴器的安装尺寸对应，避免选型时出现轴伸过长或过短的问题。建模流程上，先绘制电机和减速箱的整体安装基准轴，对齐两者的同轴度，先做出电机定子机壳的基础筒体，在筒体上切除出散热筋的基准槽再阵列生成筋条结构，之后处理端盖的止口配合结构，端盖和机壳的配合止口要保留合理的装配间隙示意，不能做成完全零贴合的错误结构。之后处理减速箱的箱体部分，先做箱体的主体块，再切除出内部容纳传动结构的空腔，箱体上的安装脚要和电机的安装脚处于同一安装平面，保证整机安装时能平稳贴合设备安装板，安装孔的孔距要按照通用安装尺寸设定，方便用户直接参照做安装板的开孔设计。输出轴部分要单独做轴段的区分，轴伸端的倒角、键槽的位置和深度都要符合传动件安装的规范，轴端的中心孔也要做出来，符合实际机加工的工艺特征。最后处理整体的外观细节，比如接线盒的密封盖、固定螺栓的位置、箱体表面的工艺倒角，所有的棱边都要做合理的圆角处理，避免出现尖锐的直角边，和实际铸件、机加工件的外观特征匹配。这类一体化驱动单元的设计核心，就是在保证输出扭矩满足工况要求的前提下，尽可能压缩轴向的安装尺寸，同时保证动力输出的同轴度，减少传动环节的功率损耗，建模时所有的结构尺寸都要围绕实际安装和使用的需求来设定，不能只追求外观好看而忽略工程实际的安装边界。
