机器人用带轮直齿轮减速直流电机

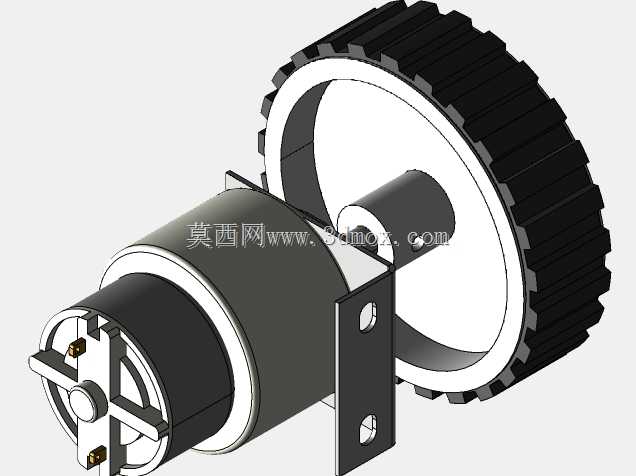

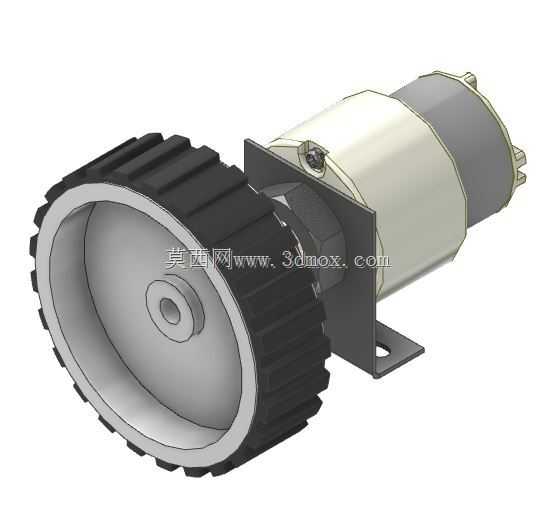

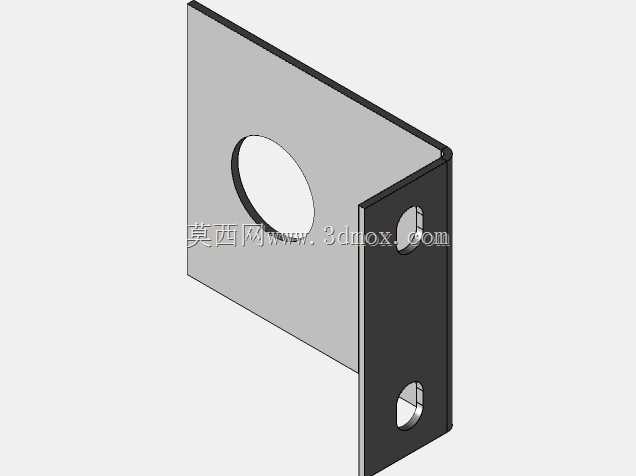

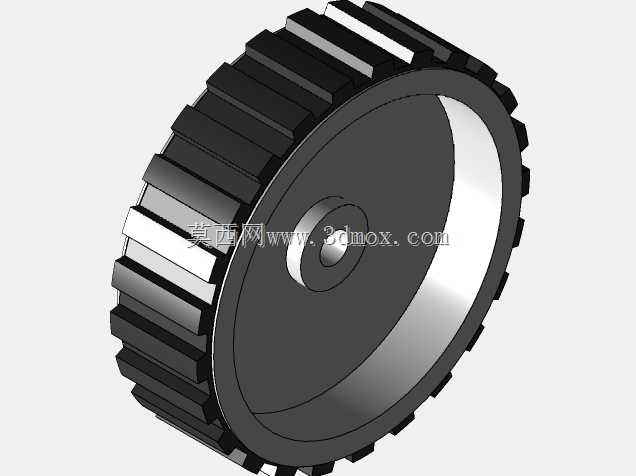

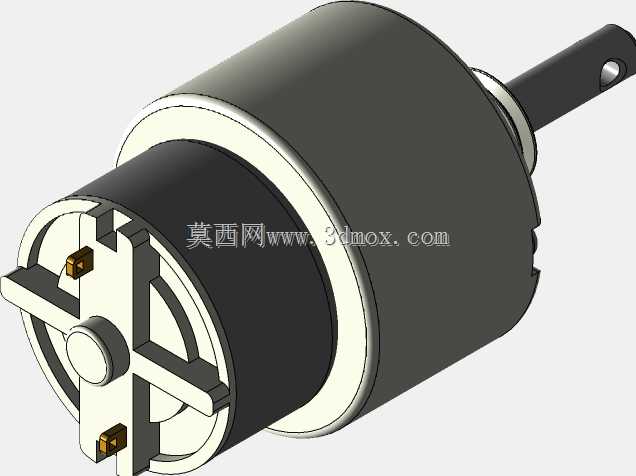

做小型移动机器人底盘选型时，这类带轮一体的直齿轮减速直流电机是很常见的执行部件，区别于裸电机输出，它直接集成了行走轮结构，省去了额外设计轮轴连接、轮体固定的步骤，很适合教育类机器人、小型玩具车、桌面巡检小车这类对装配复杂度要求低的场景。从结构设计来看，电机本体采用直齿轮减速箱结构，输出端直接连接带橡胶外圈的行走轮，轮体橡胶外圈做了齿形防滑纹路，能在平整桌面、PVC地面、普通水泥地面提供足够的抓地力，避免行走时打滑丢步；电机尾部预留了标准接线插片，方便快速连接电机驱动板，侧面带一体式安装支架，支架上开有固定安装孔，安装时只需将支架贴合到底盘安装面，拧入对应规格的螺丝即可完成固定，不需要额外设计电机固定座，能大幅缩短底盘结构的设计周期。建模的时候先从减速箱输出轴的尺寸基准开始，先确定输出轴的轴径、轴伸长度，再依次绘制减速箱壳体、直流电机本体的筒状结构，之后绘制侧面的L型安装支架，注意支架安装孔的中心距要和常规小型机器人底盘的安装孔位匹配，避免出现安装干涉。绘制行走轮部分时，先做轮芯的内孔特征，保证内孔和输出轴的配合公差符合过渡配合要求，再绘制轮芯的辐板结构，之后在外圈包覆橡胶层，做出橡胶层的防滑齿特征，最后给所有零件添加装配约束，检查轮体转动时和电机壳体、安装支架之间的间隙，预留足够的转动余量，避免运行时出现摩擦卡滞。这类电机的设计核心是把驱动和行走功能集成，减少零散零件的数量，对于入门级机器人开发者来说，不需要单独匹配轮径和电机轴的连接方式，拿到手就能直接装配到底盘上，降低了小型移动平台的搭建门槛。建模过程中还要注意安装边界的控制，电机本体的外径、轮体的外径、支架的突出尺寸都要和底盘的预留空间匹配，避免装配后出现轮体蹭到底盘结构、电机和上层电路板干涉的问题，接线端的位置要预留足够的接线空间，方便导线弯折和固定，避免导线被转动的轮体剐蹭破损。
