带视觉定位的自动连接器插装设备

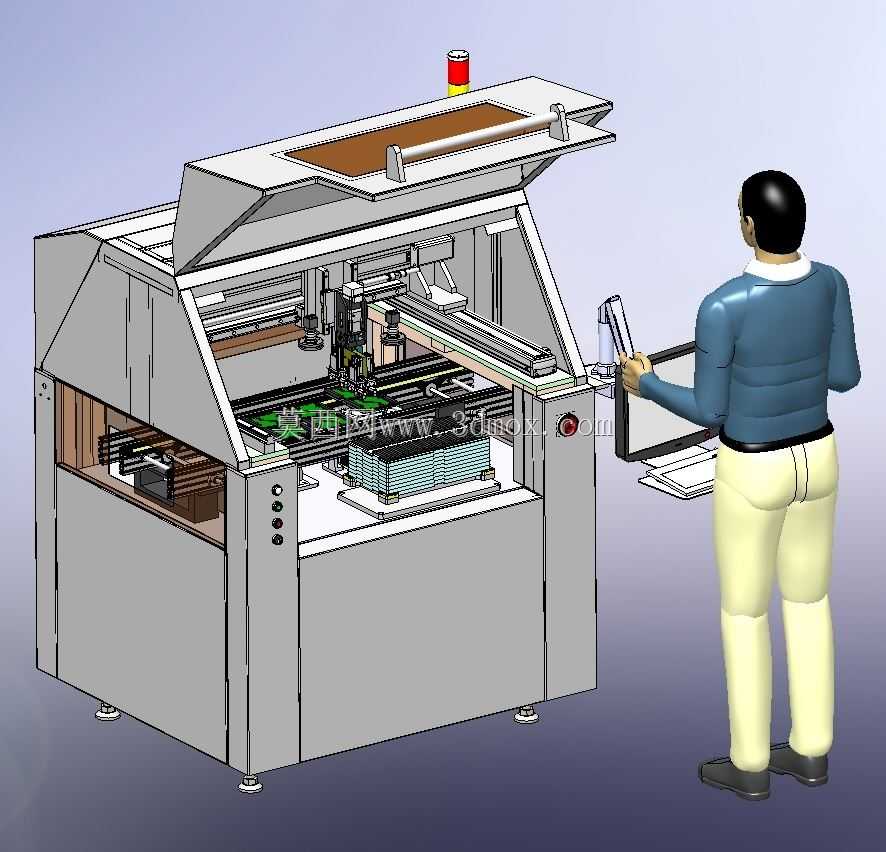

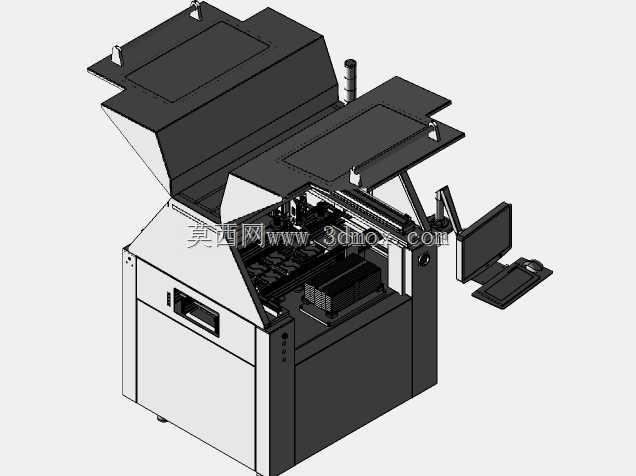

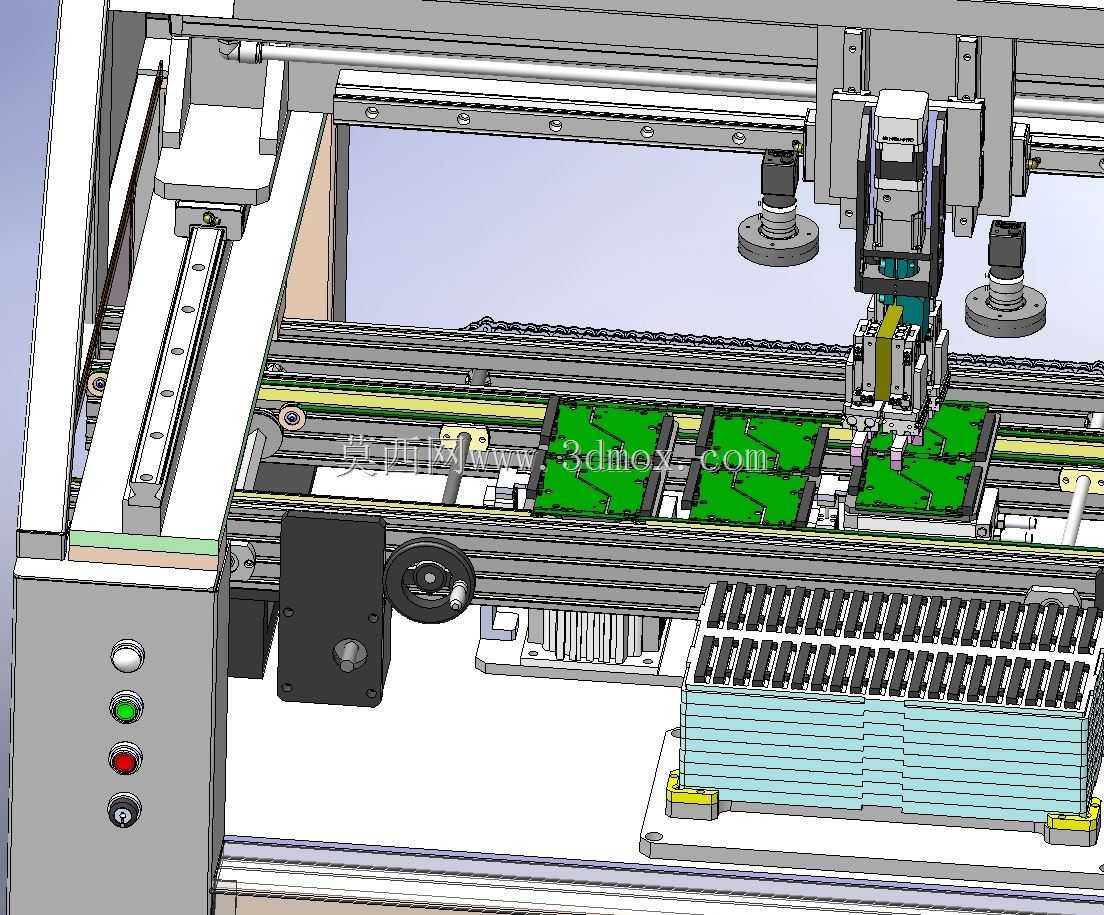

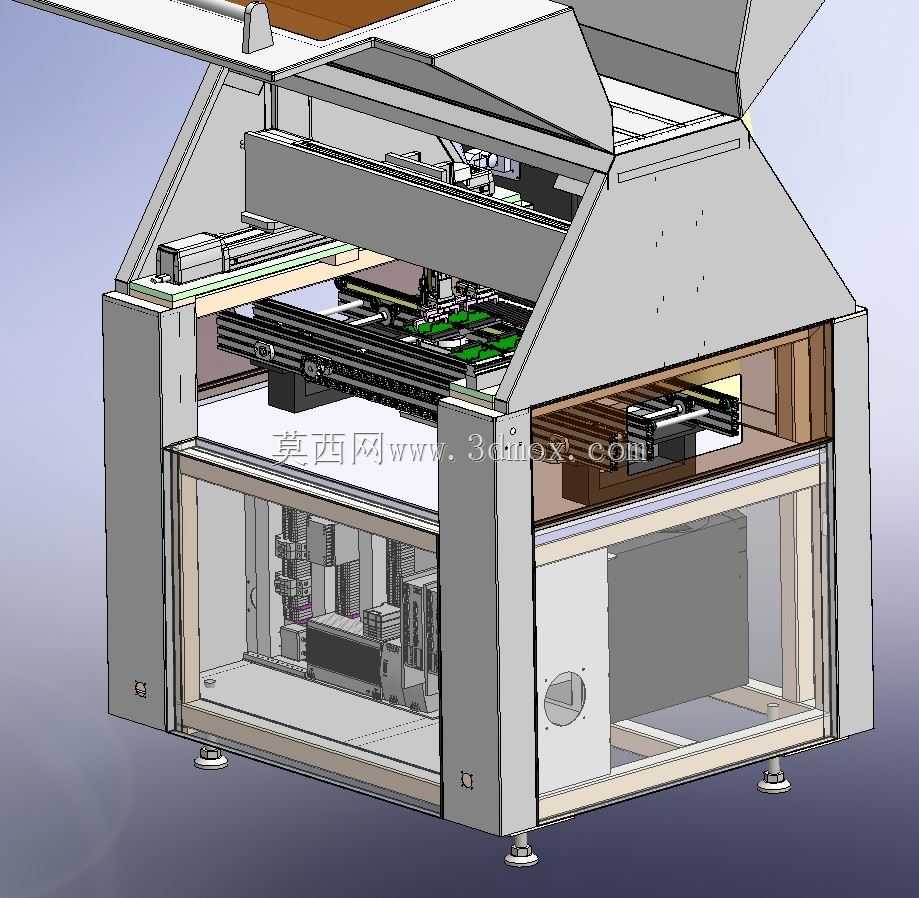

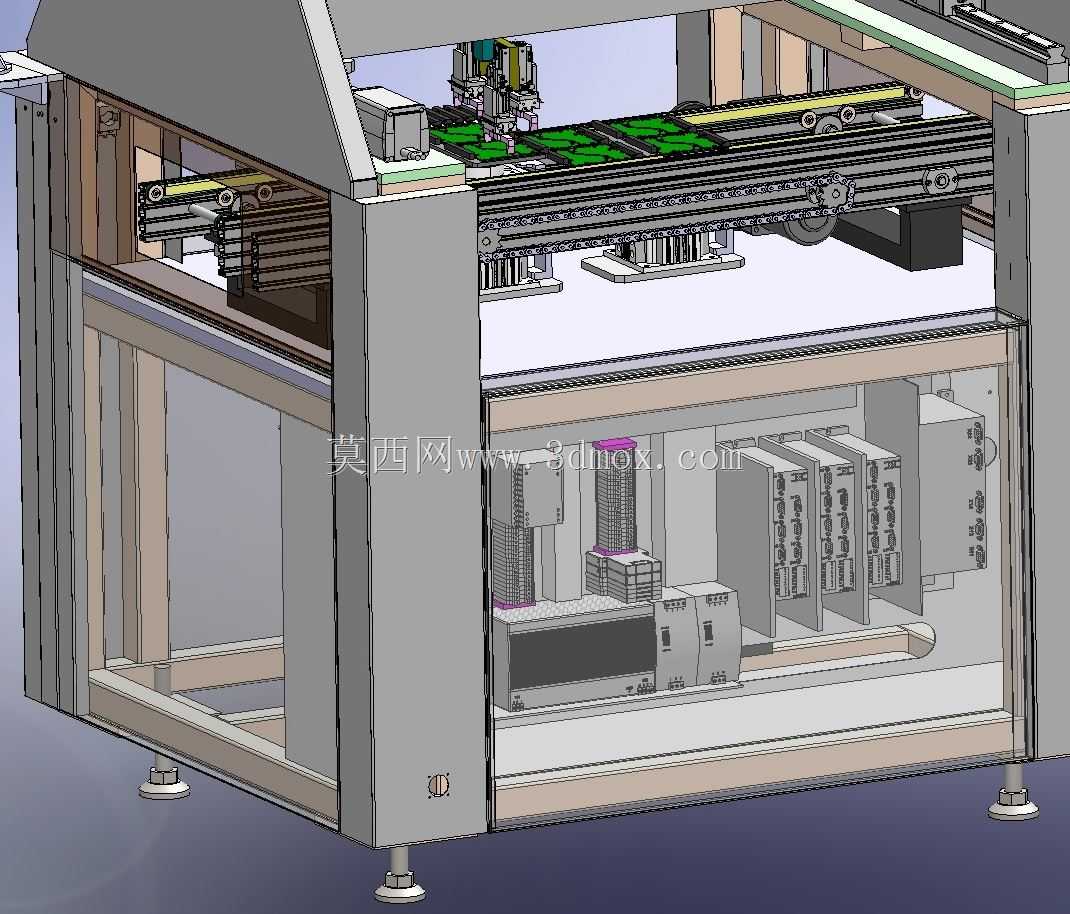

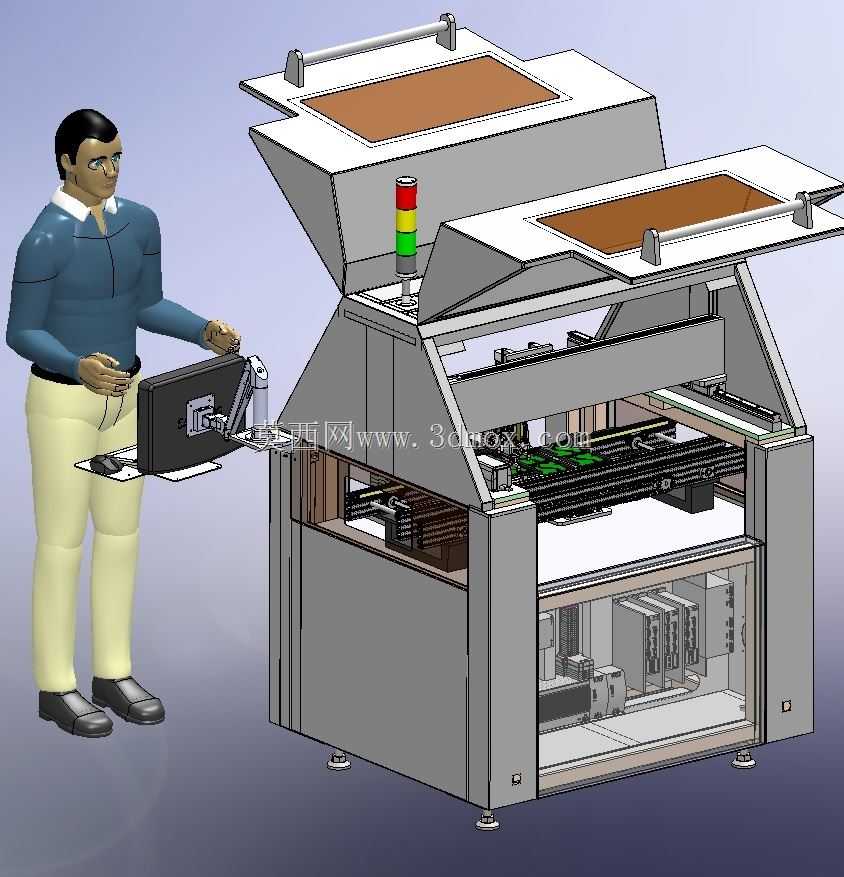

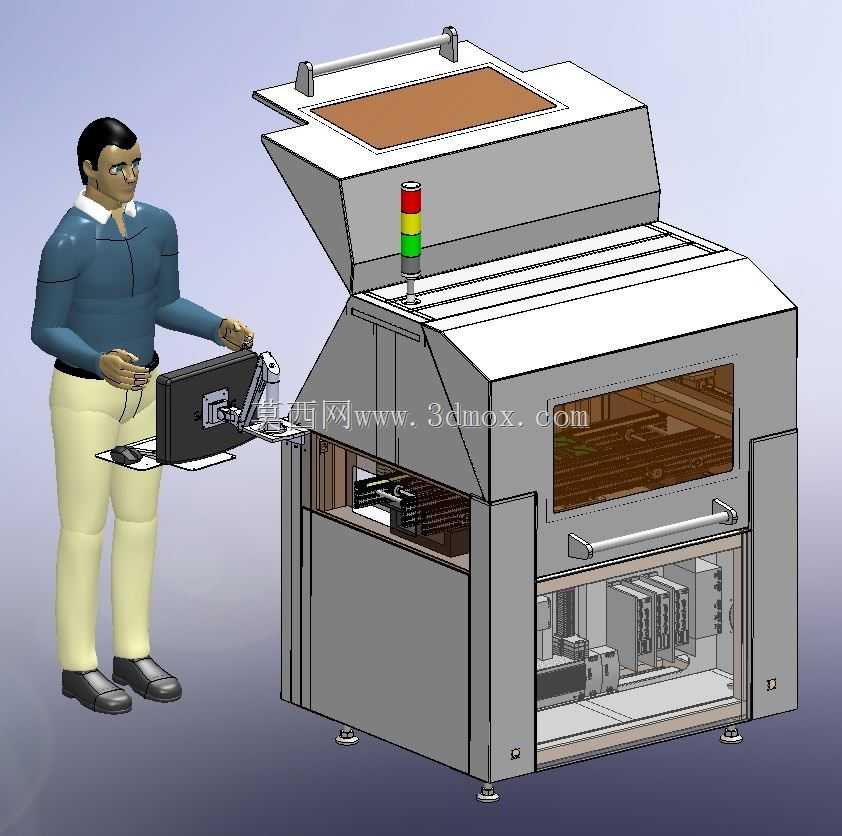

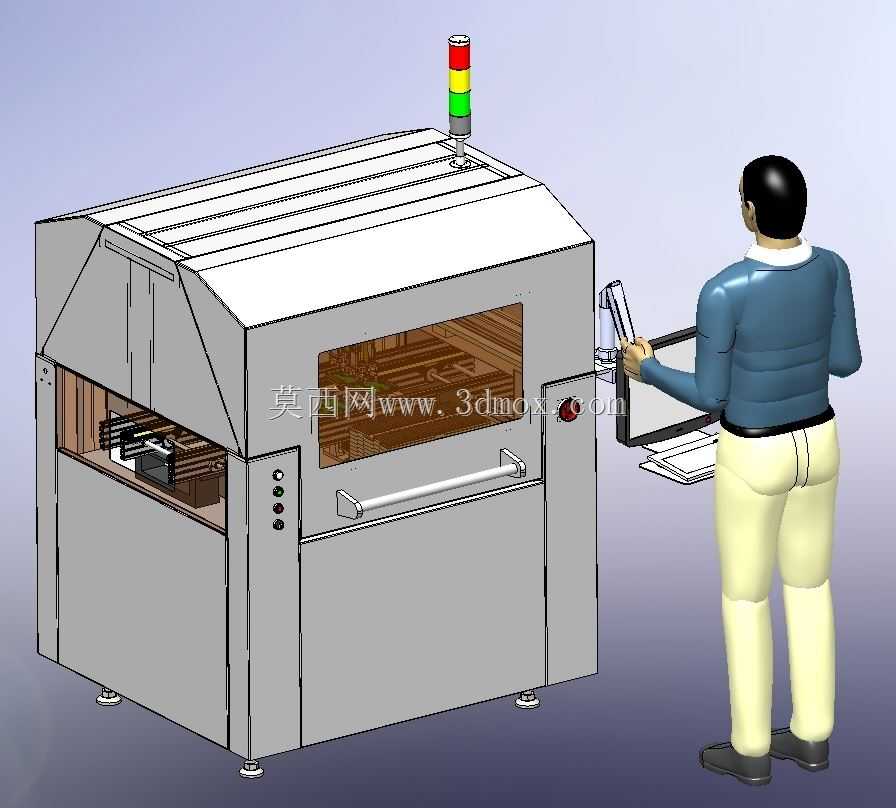

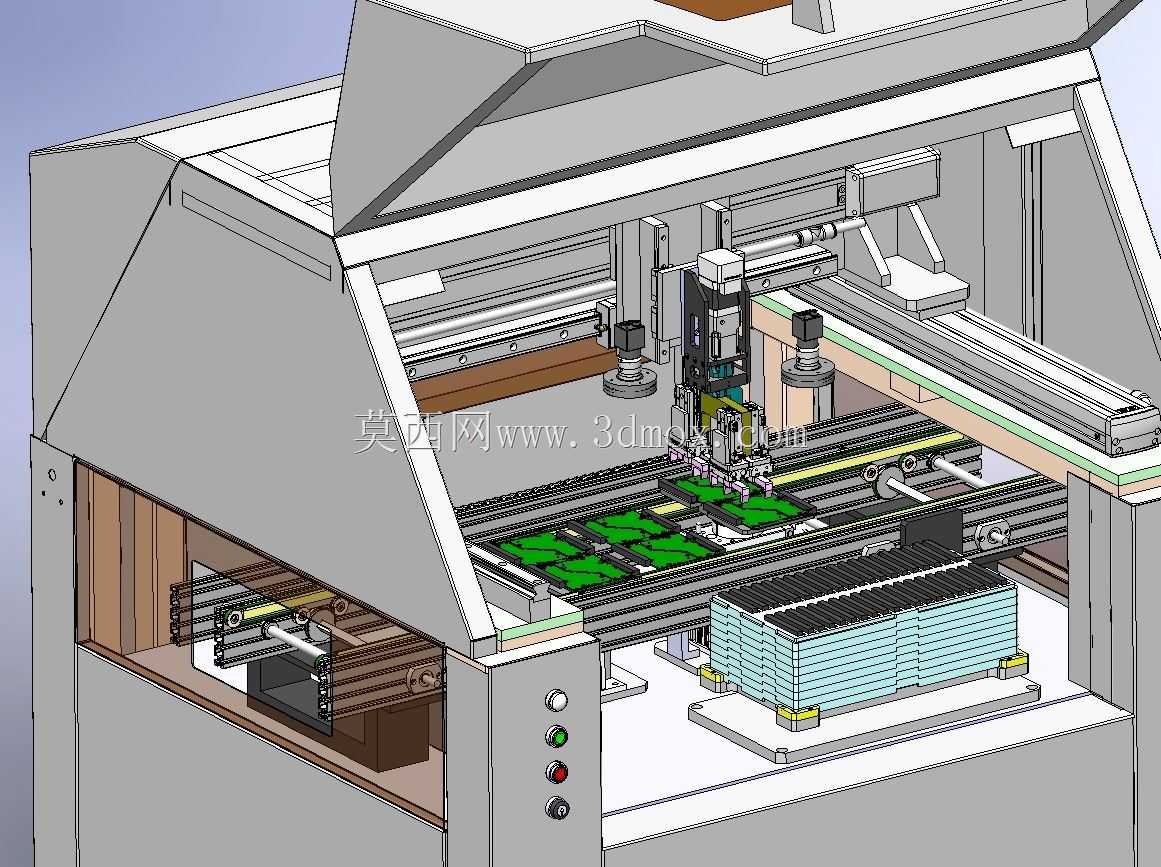

这款设备主要面向电子制造、线束加工领域的连接器自动装配工序，用来替代人工完成连接器端子与胶壳的精准插装作业，在3C产品组装、汽车线束生产、工控元件装配场景中，能解决人工插装对位偏差大、效率波动、长期作业疲劳导致的不良率攀升问题，适配不同pin距、不同外形规格的板端、线端连接器插装需求，可直接对接前段送料机构与后段检测工位，组成完整的自动化装配产线。设备核心功能依托视觉系统实现Pick&Place动作闭环，插装头取料后先经过视觉单元完成端子姿态、位置偏差的实时校正，再根据视觉反馈的坐标补偿值移动至插装位，将端子精准压入胶壳对应卡槽内，顶部设置的三色状态灯可实时反馈设备运行、待料、故障状态，正面的透明防护视窗既可以隔绝作业区域的运动部件保障操作安全，也能方便运维人员直观观察内部插装动作的运行状态，侧边的可翻转操作屏支持操作人员进行参数调试、点位示教、生产数据查看，设备底部配置可调脚杯，可适配不同平整度的车间地面安装需求，安装时需预留前方操作维护空间、侧方接线与维护通道，整体外形适配常规车间产线的高度与宽度边界，无需额外改造厂房基础设施即可部署。建模阶段先根据产线对接需求确定设备整体长宽高边界，优先搭建底部焊接机架的主体框架，确认脚杯安装位、机架承重梁的排布位置，再依次搭建内部的插装运动模组、视觉安装支架、料道固定结构，之后完成外罩钣金、防护门、操作屏安装支架、三色灯安装座的结构设计，建模过程中需要提前预留各运动轴的行程空间，避免插装头移动过程中与外罩、内部料道产生干涉，同时要确认视觉相机的安装角度与拍摄视野覆盖范围，保证取料位、校正位、插装位都能处于视觉清晰成像区间，钣金外罩的开合位置要与内部易损件维护位置对应，减少后续运维的拆装工作量，最后完成人机操作界面的人体工程学校核，确认站立操作时屏幕高度、操作按钮位置符合常规作业人员的操作习惯，避免长期操作产生疲劳。
