工业生产用糊剂加工涂布作业设备结构

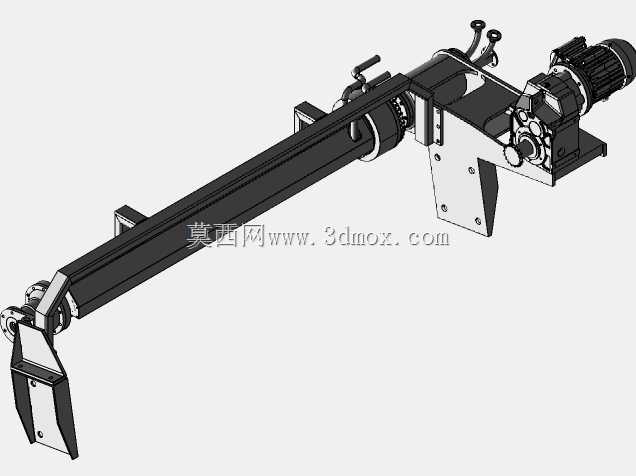

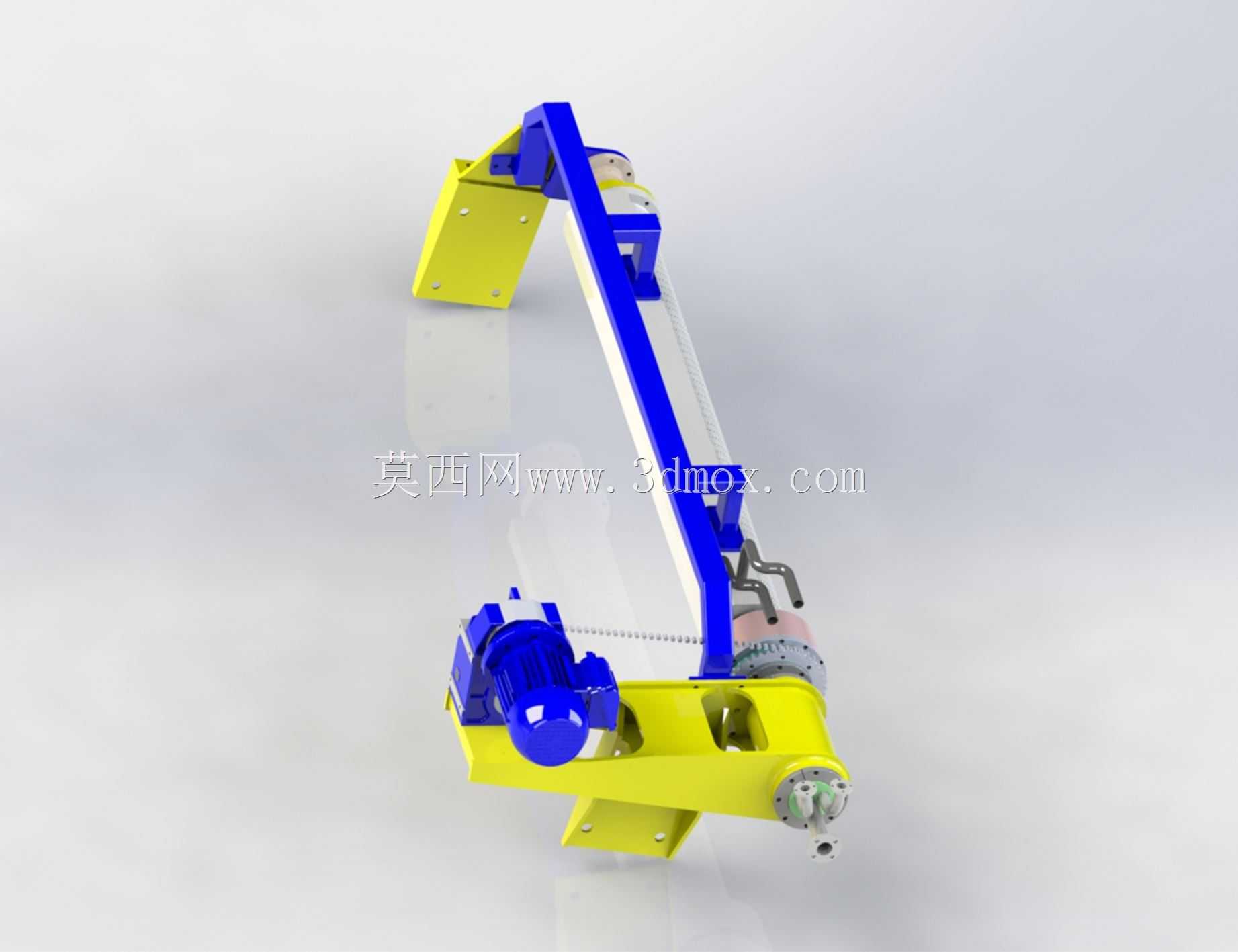

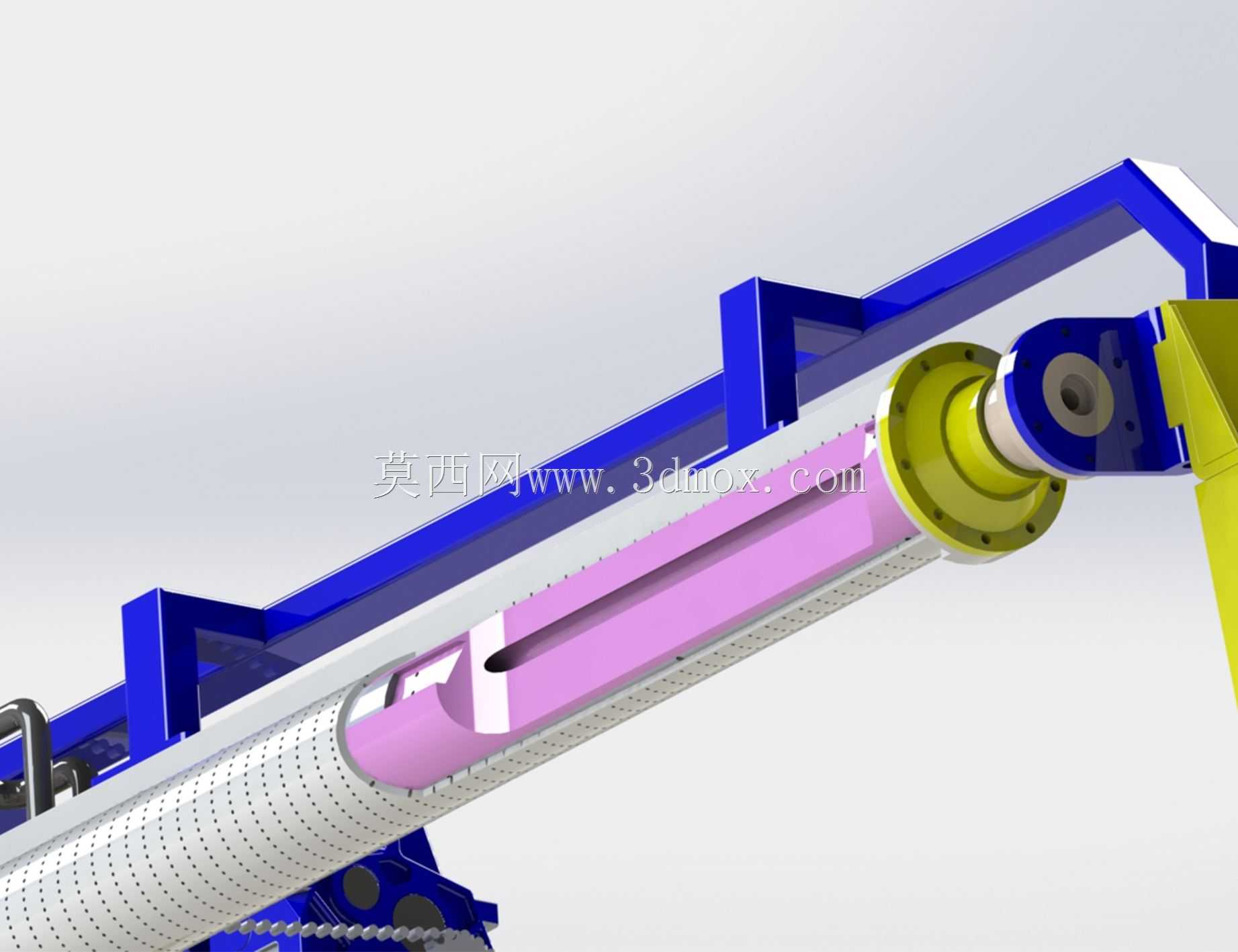

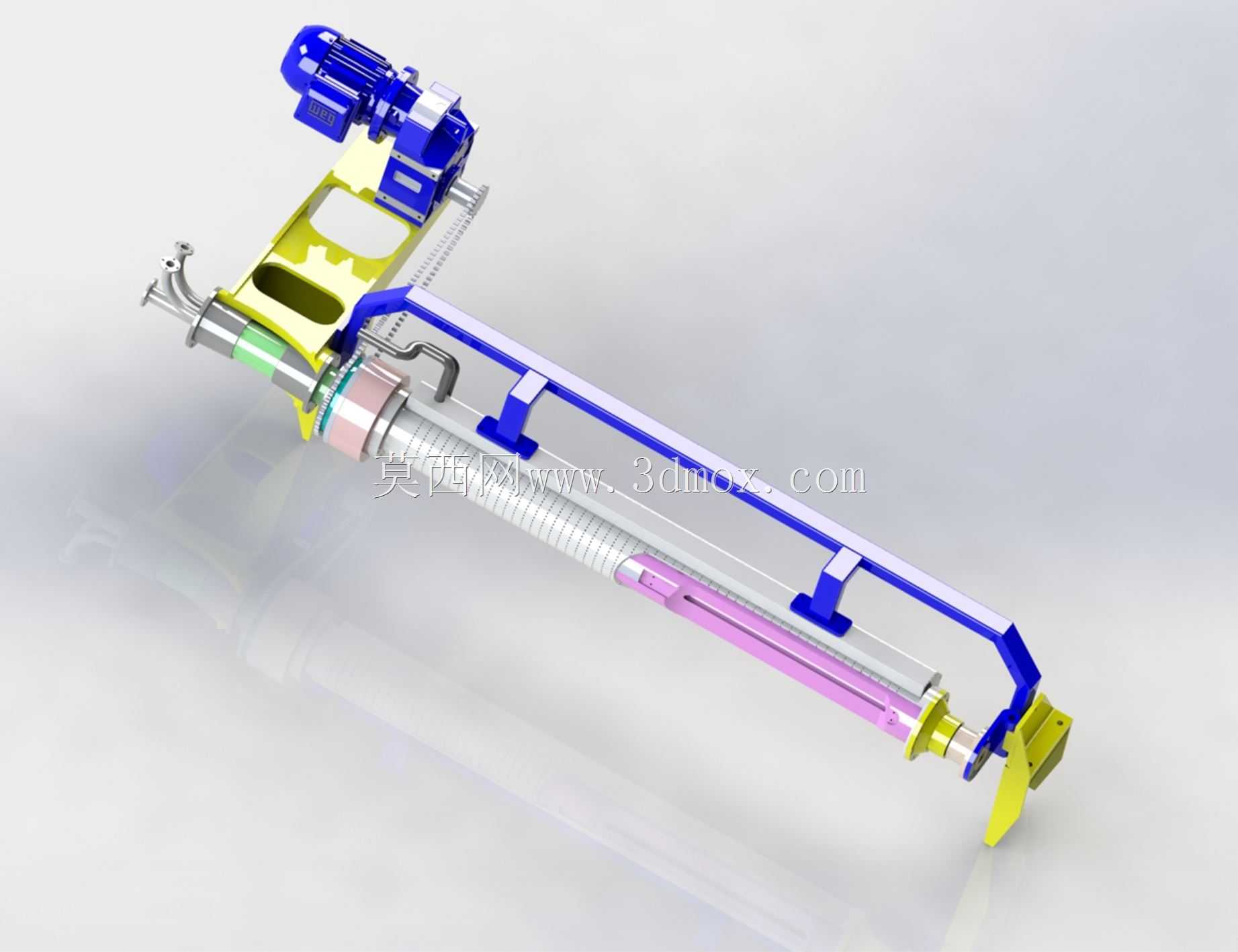

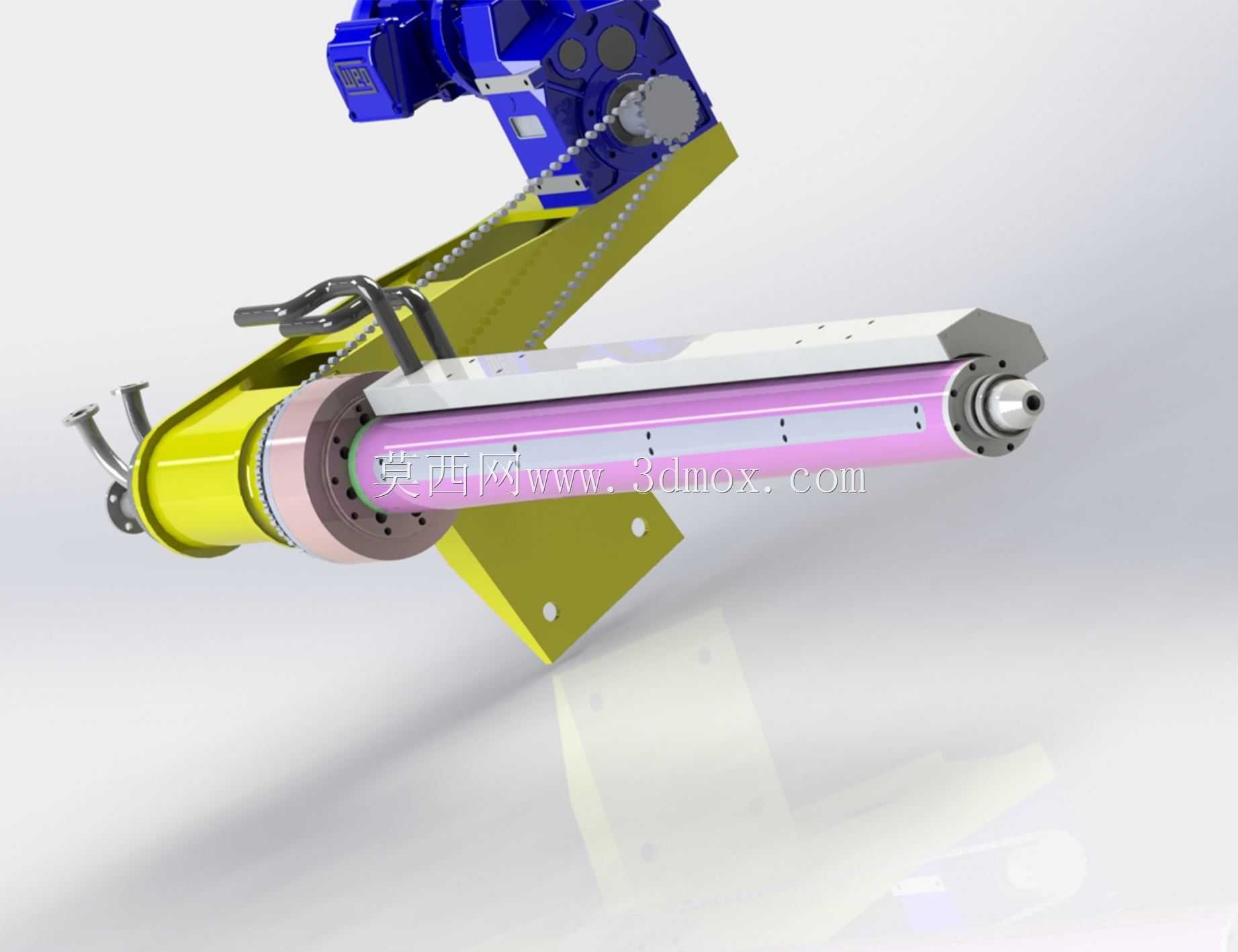

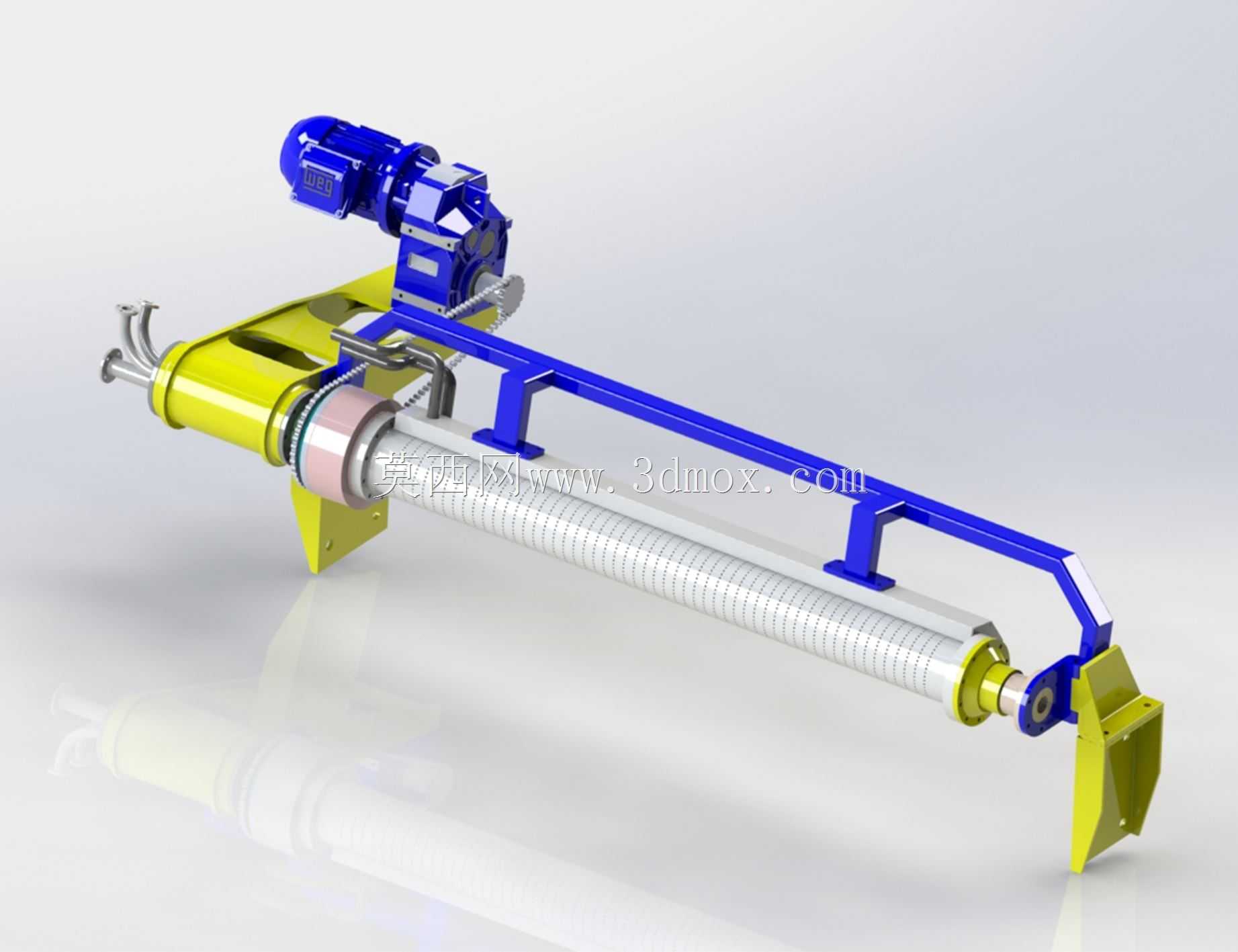

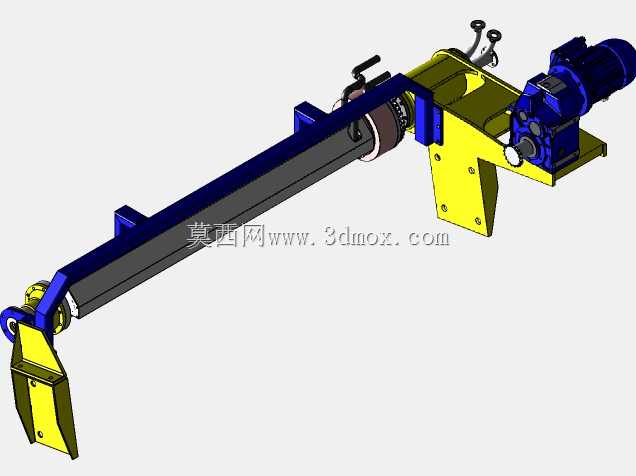

在食品加工、医药制剂、胶粘制品生产的产线环节中，糊剂类物料的均匀涂布、定量输出一直是影响成品一致性的关键工序，这套糊剂作业设备的结构设计，正是针对高粘度糊态物料的输送、涂布作业需求完成的三维建模还原。整套设备的核心作业单元为带镜面抛光处理的涂布辊，辊体表面做了硬质阳极氧化处理，避免长期接触带弱腐蚀性的糊剂物料出现表层锈蚀或物料粘附问题，辊筒两端采用带密封端盖的深沟球轴承做回转支撑，密封结构选用双唇口丁腈橡胶密封圈，既能阻挡外部粉尘进入轴承滚道，也能防止辊端渗漏的糊剂污染轴承润滑脂。驱动侧搭配的链传动组件，将减速电机的输出扭矩平稳传递到涂布辊轴端，张紧侧的可调式安装座可以在设备长期运行出现链条松弛时，快速调整中心距完成张紧，无需拆解周边护罩结构。建模过程中先从核心的涂布辊轴系入手，先绘制辊体的回转截面草图，通过回转特征生成辊体基体，再逐一绘制两端的轴承安装位、密封槽、键槽等细部结构，之后搭建两侧的支撑安装支架，支架采用折弯焊接钢结构，建模时通过钣金特征生成折弯件基体，再添加焊接坡口、安装螺栓孔的细节，后续装配链传动系统时，先完成主动链轮、从动链轮的零件建模，再按照实际中心距装配链条，添加链节之间的配合约束模拟真实传动状态。设备的安装边界需要匹配现有产线的机架安装孔位，支撑支架底部的安装孔采用长圆孔设计，允许安装时存在±5mm的位置调整量，适配不同产线的安装公差，涂布辊的作业工作面距离安装基准面的高度预留了120mm的操作空间，方便日常作业后清理辊面残留的糊剂物料。料腔部分的弧形导流结构可以让输入的糊剂物料均匀分布到整个涂布辊的幅宽方向，避免出现两端物料供给不足导致的涂布厚度不均问题，料腔侧壁的快拆式锁紧结构，不需要额外工具就能打开侧盖完成内部残料的清理作业，适配多批次小批量的生产换型需求。整套结构的传动路径做了优化，减速电机输出端先经过一级链传动减速，再驱动涂布辊回转，传动比设置匹配常用的产线运行速度区间，不会出现辊面线速度过快导致的糊剂飞溅问题，也不会因转速过低影响产线作业效率。
