M8带2mm台阶法兰型丝杠螺母结构

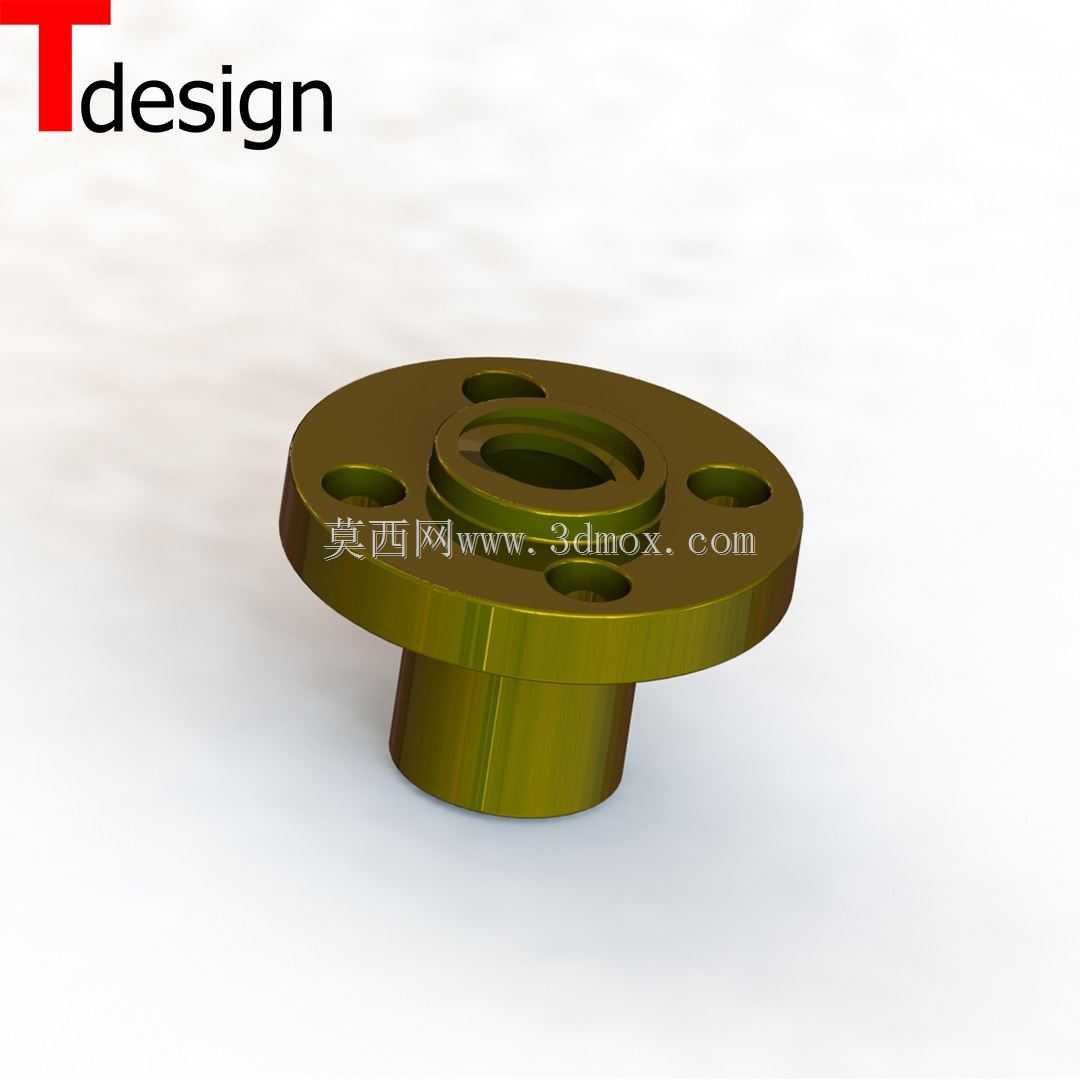

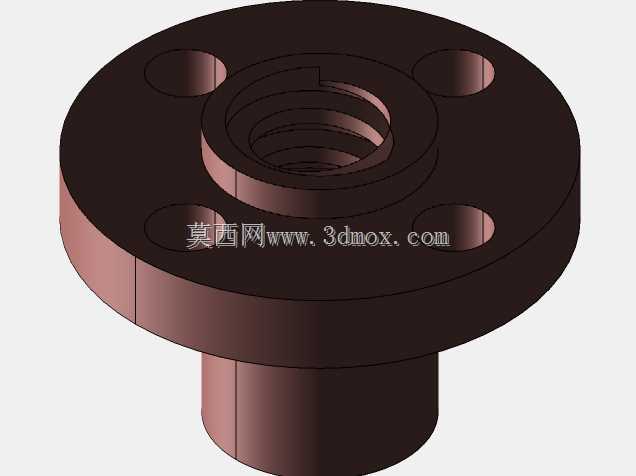

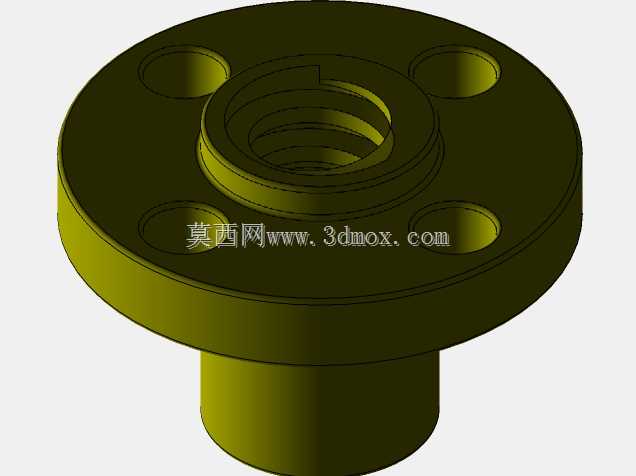

做小型桌面级设备的传动结构选型时，经常会遇到标准滚珠丝杠成本偏高、安装空间局促的问题，这款带2mm台阶的M8丝杠螺母，就是针对这类轻量化传动场景做的适配设计，能直接和同规格台阶尺寸的vitme 8mm丝杠配套组装，替代成本更高的标准滚珠丝杠副，用在3D打印机、小型数控雕刻机、桌面级激光切割机这类对传动精度有一定要求但负载不大的设备上，能在满足传动需求的前提下压缩整机的物料成本。从结构设计来看，这款螺母采用法兰式安装结构，法兰端面上均匀分布四个安装沉孔，安装时可以直接从法兰端面穿入紧固件固定到设备的运动滑台面上，相比圆螺母需要额外配锁紧套的安装方式，定位更直接，装配效率更高；螺母主体向下延伸出2mm高的同轴台阶，这个台阶的作用是装配时可以嵌入滑台的对应定位孔内，不需要额外做定位销就能保证螺母和丝杠的同轴度，避免装配偏斜导致的传动卡滞、磨损加快问题，同时这个台阶也能承担一部分径向限位的作用，抵消滑台运动时产生的小幅径向力，减少法兰连接螺栓的径向受力。建模的时候先从回转体基础特征入手，先绘制螺母主体的轴向截面轮廓，标注好M8螺纹的公称尺寸、法兰盘的外径、下方导向筒的长度与2mm台阶的轴向尺寸、各段的同轴度公差，旋转生成基础实体后，再处理法兰端的安装孔：先在法兰端面绘制单个安装孔的草图，标注好孔的中心距、沉孔深度与通孔直径，通过圆周阵列生成四个均布的安装孔，之后做端面的倒角与棱边的倒圆角处理，避免应力集中，最后再生成内螺纹特征，建模过程中要注意各安装孔的位置度公差，保证装配时紧固件能顺利穿入，台阶外圆与法兰端面的垂直度要控制在合理范围内，避免安装后螺母偏斜。实际使用中，这款螺母适配的是8mm公称直径的传动丝杠，传动时法兰端面紧贴滑台安装面，台阶嵌入定位孔后锁紧螺栓即可完成装配，不需要额外调整同轴度，对于小型设备的DIY制作或者小批量量产来说，这种结构既降低了加工与装配的难度，也能保证传动过程的顺畅，不会因为安装偏差导致丝杠转动阻力变大，影响设备的运动精度。
