梁式蒸汽机动力传动结构三维设计

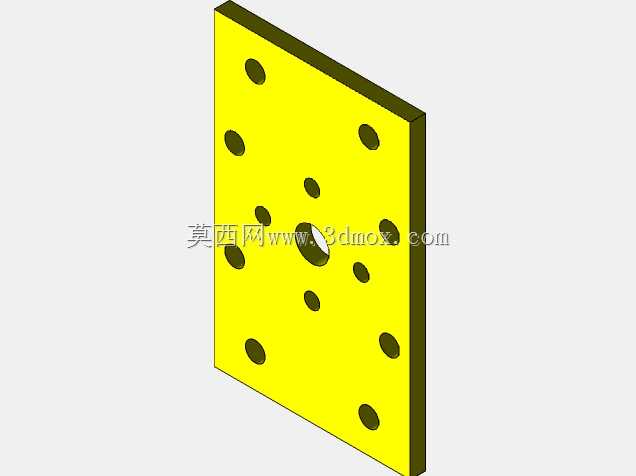

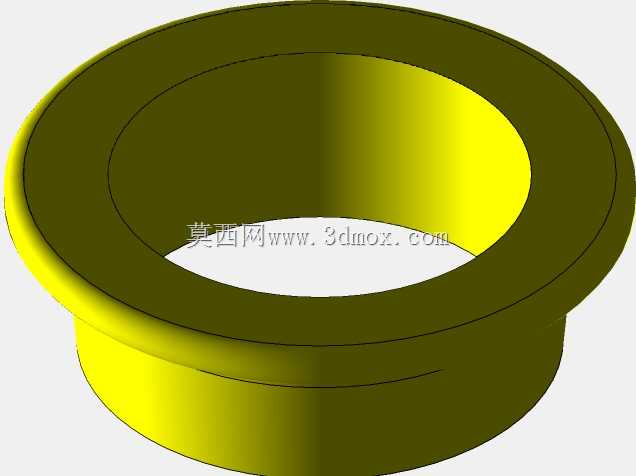

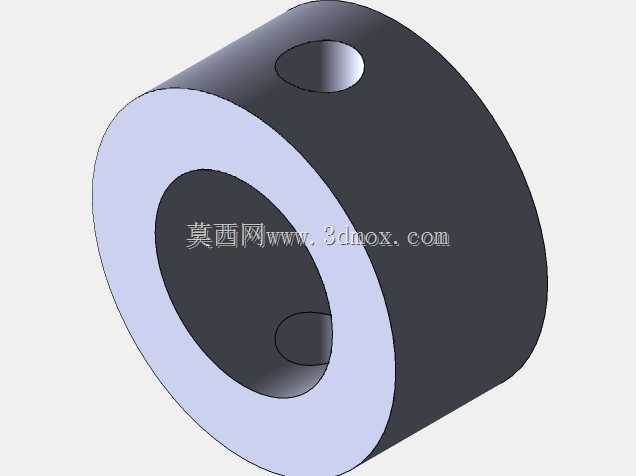

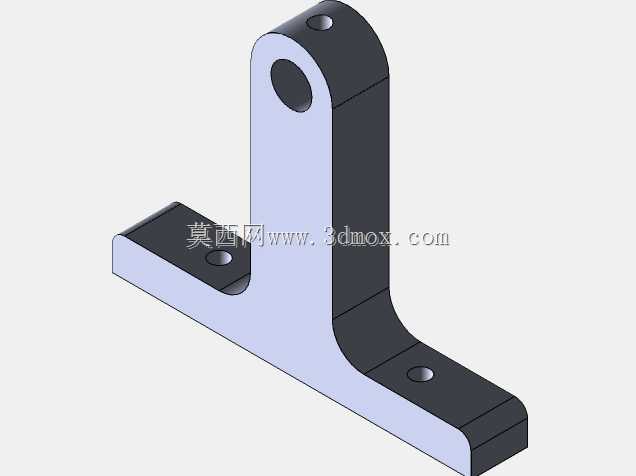

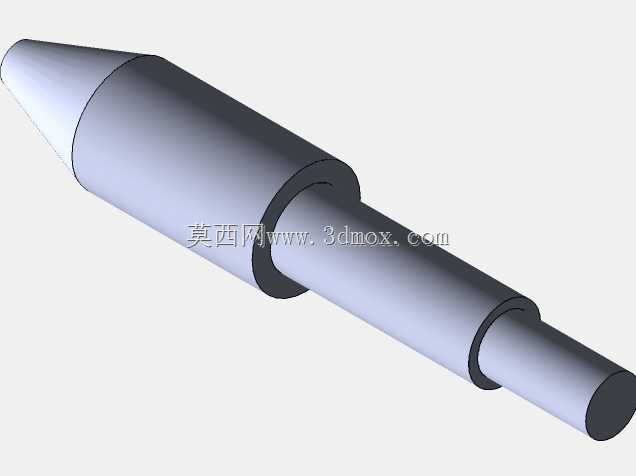

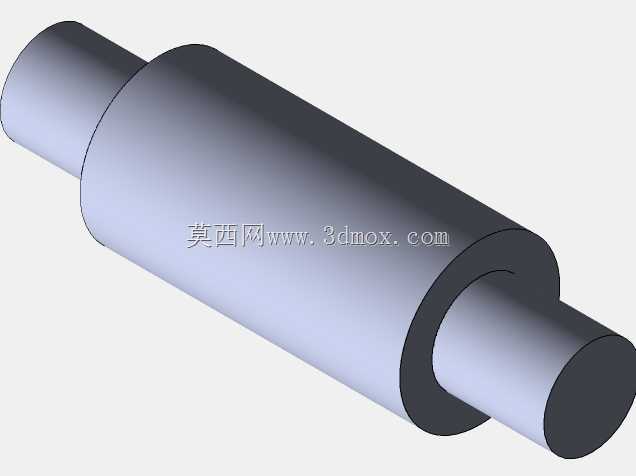

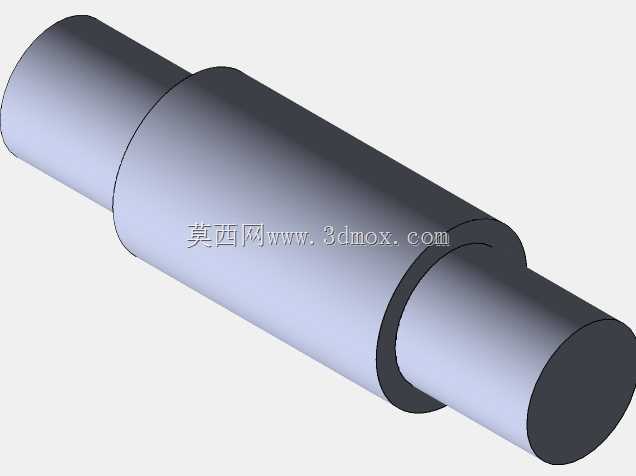

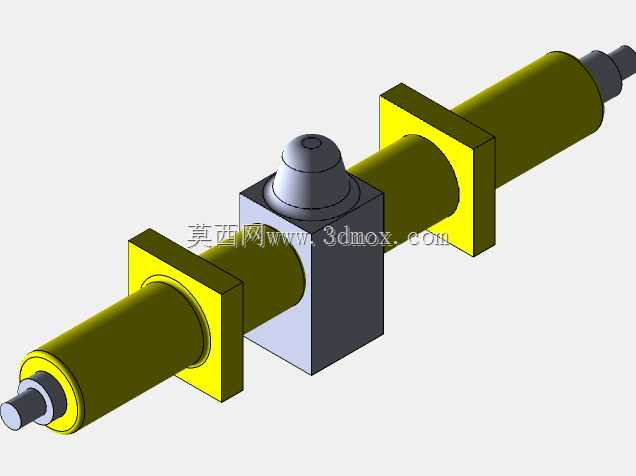

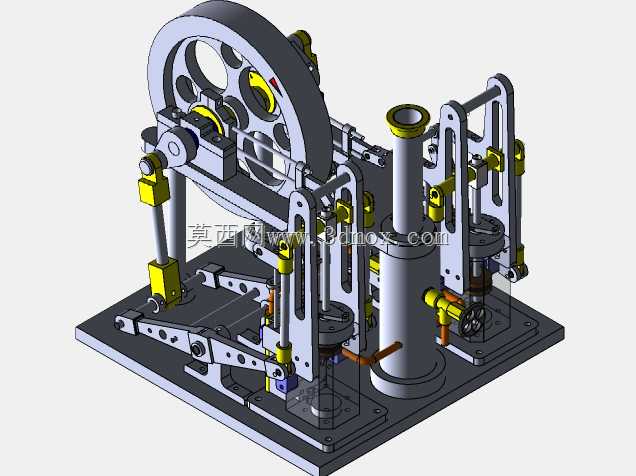

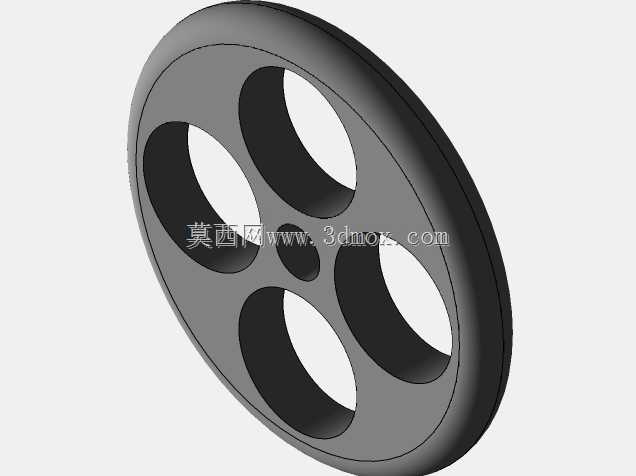

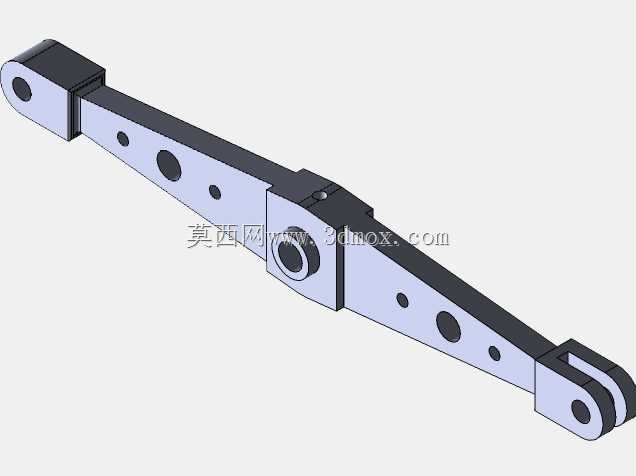

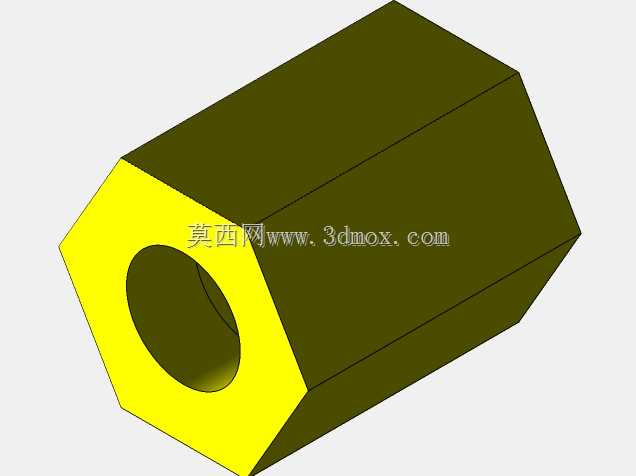

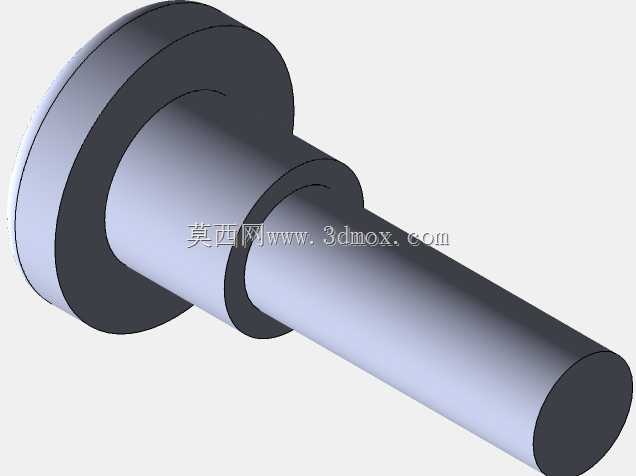

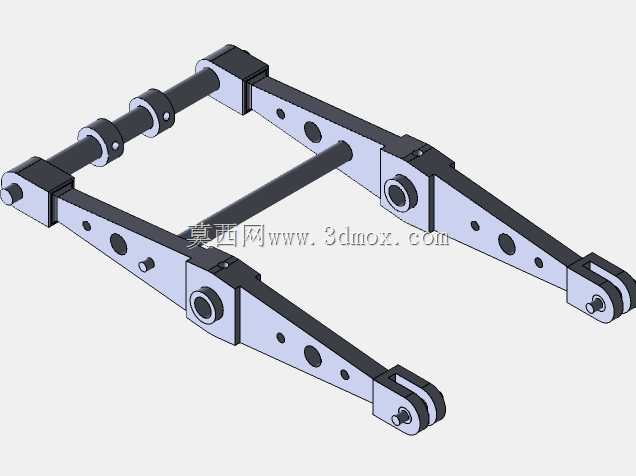

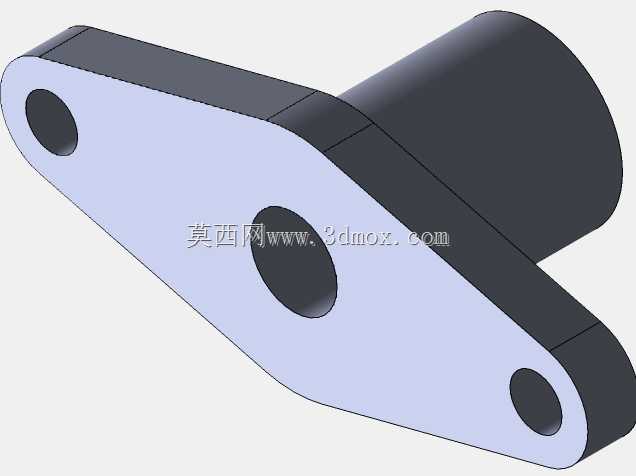

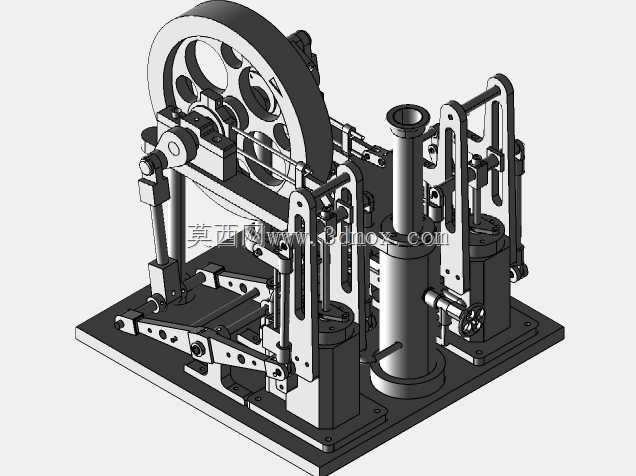

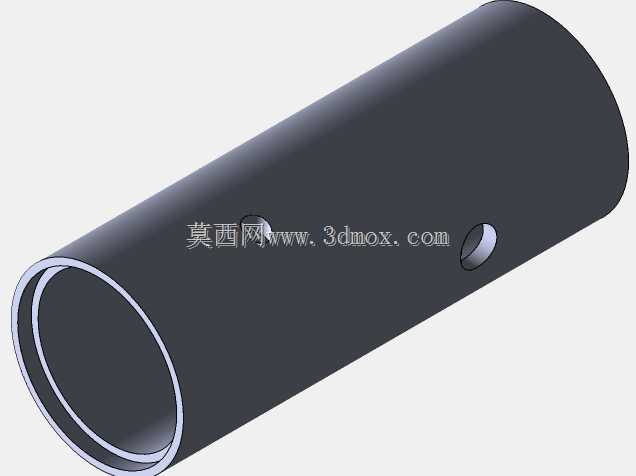

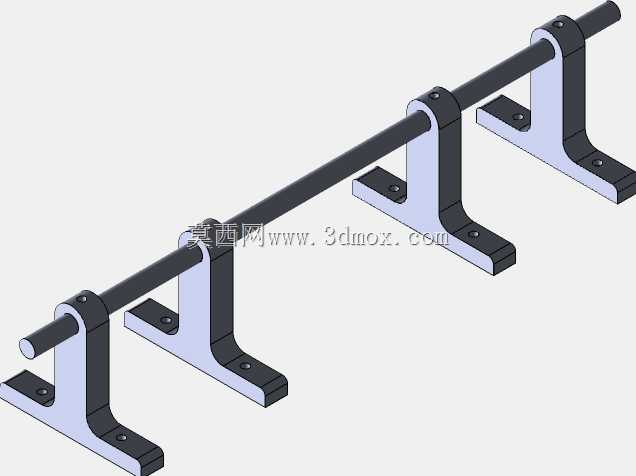

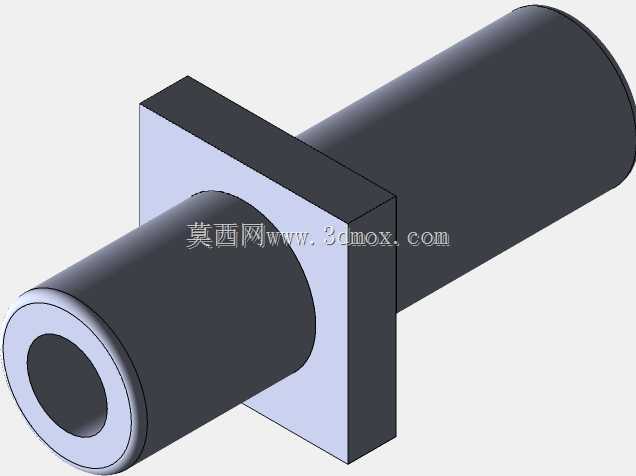

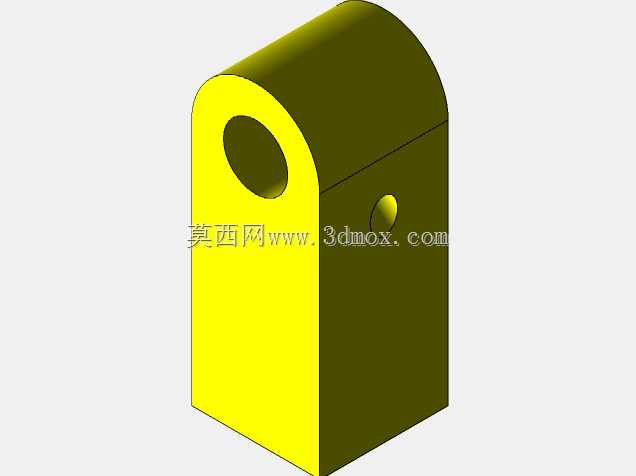

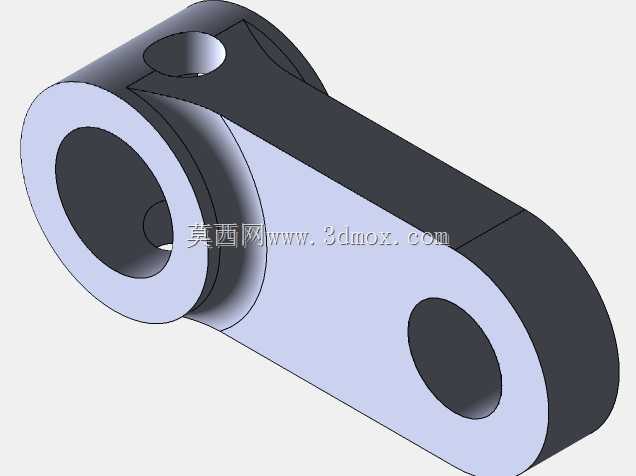

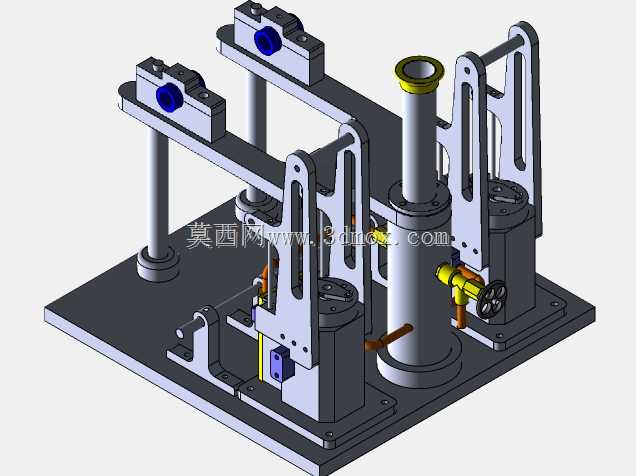

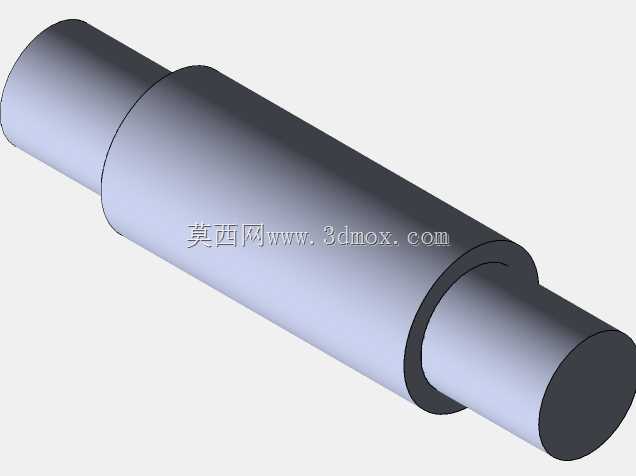

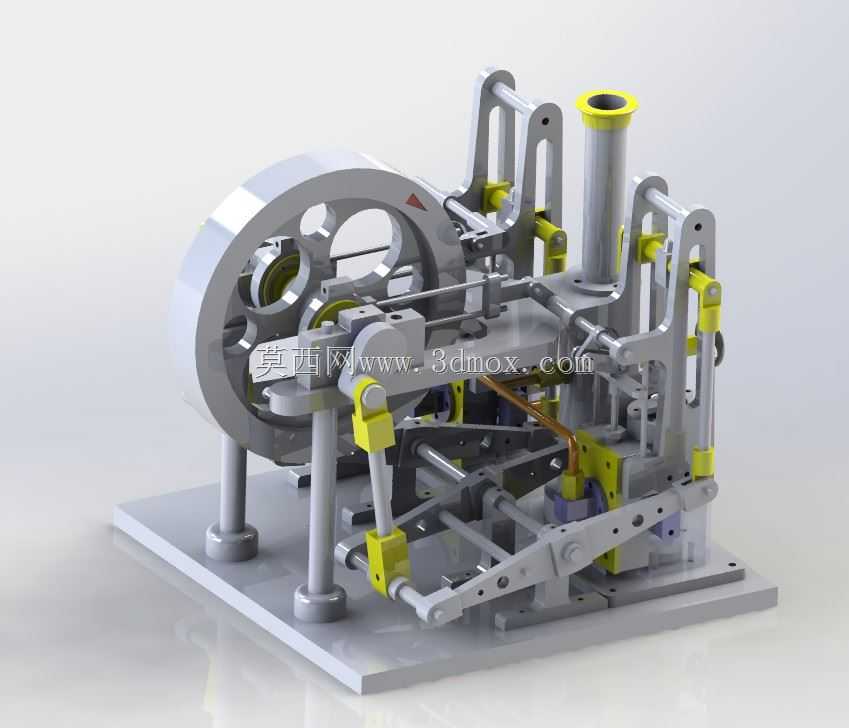

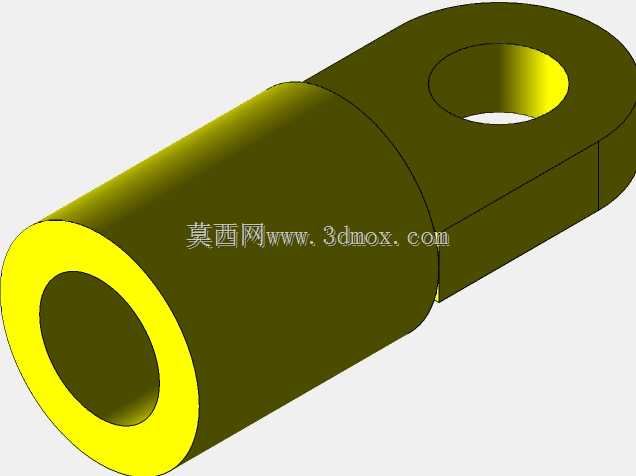

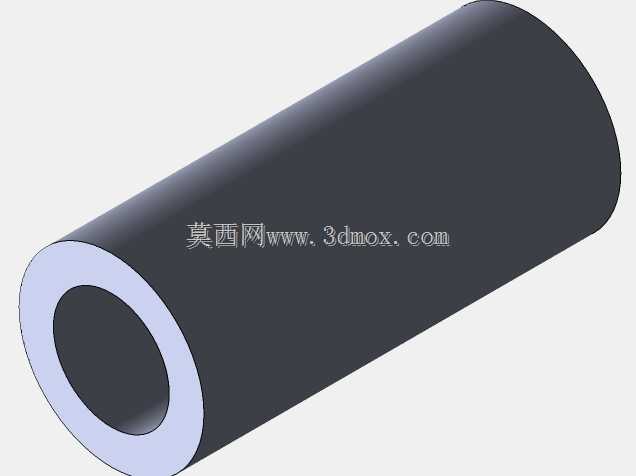

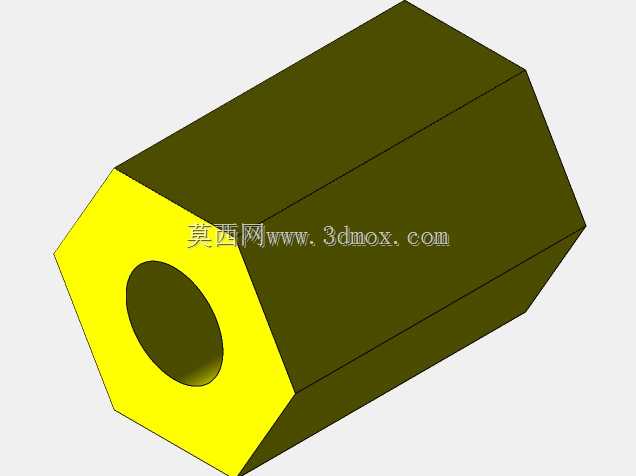

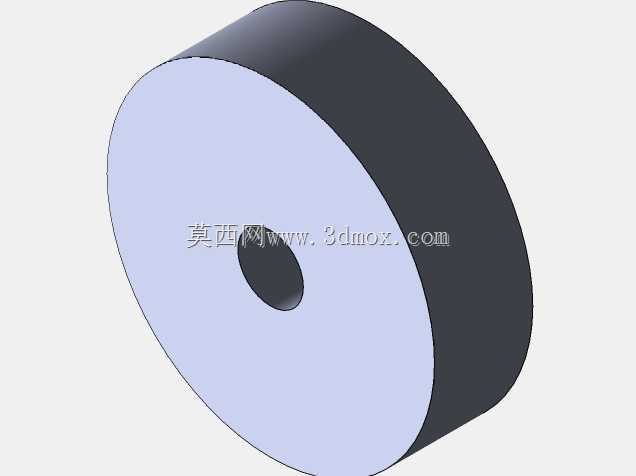

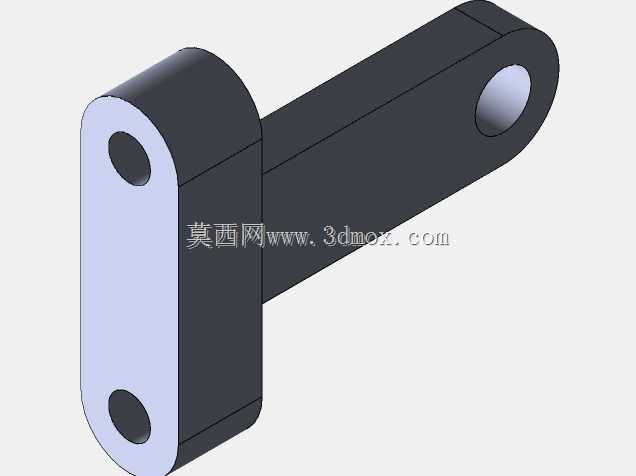

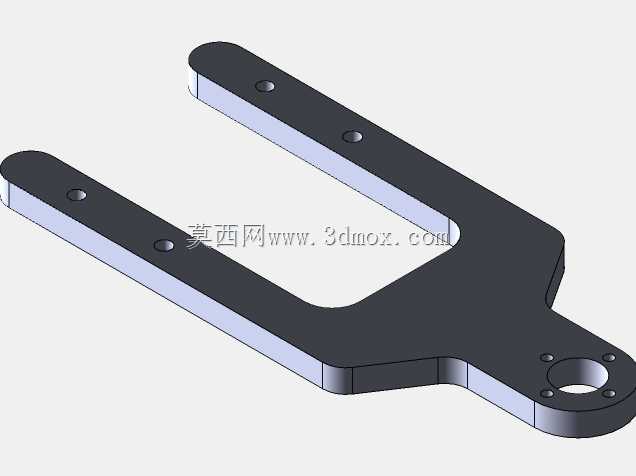

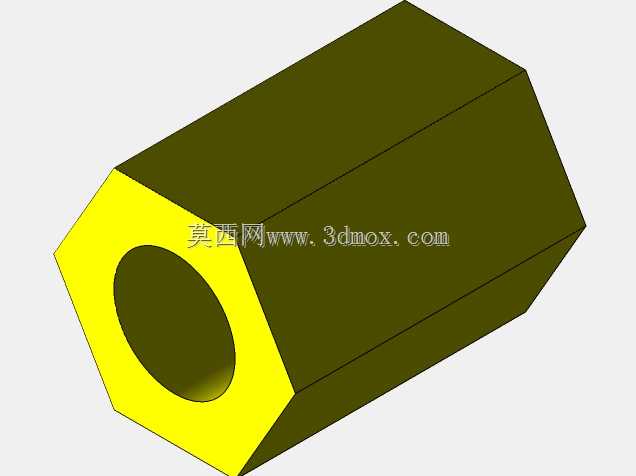

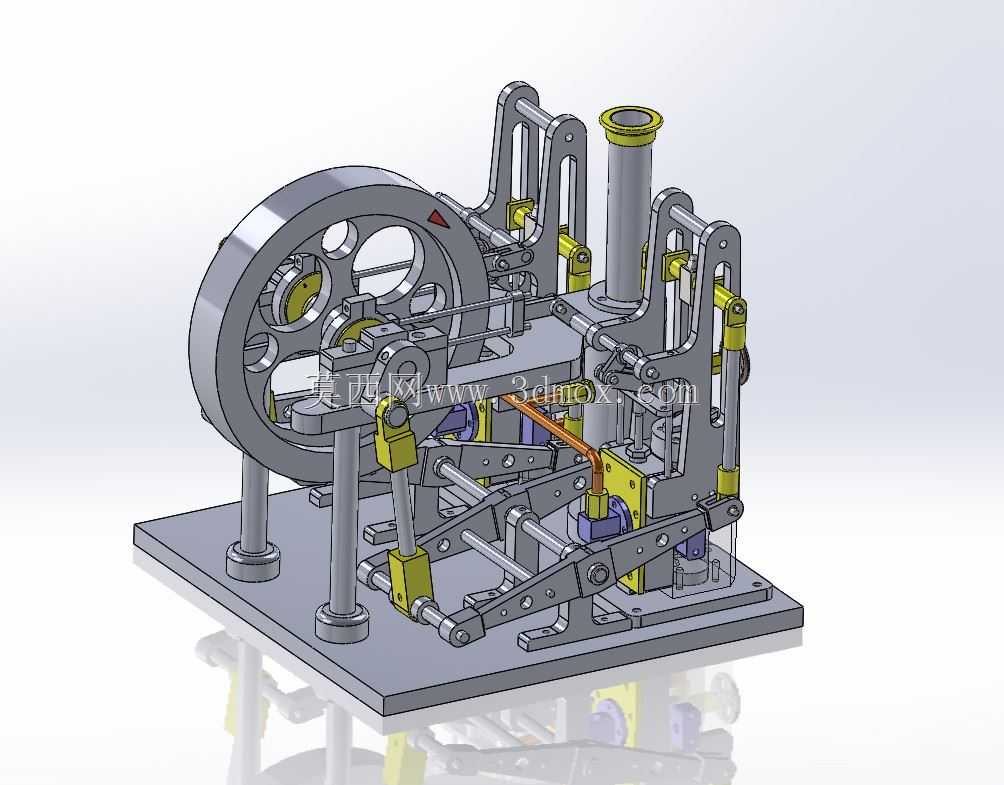

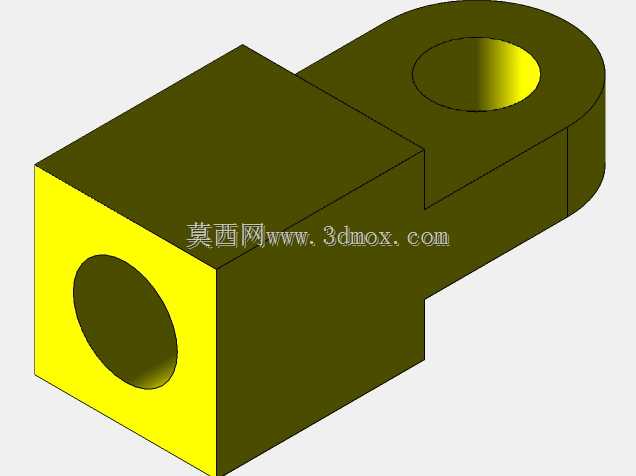

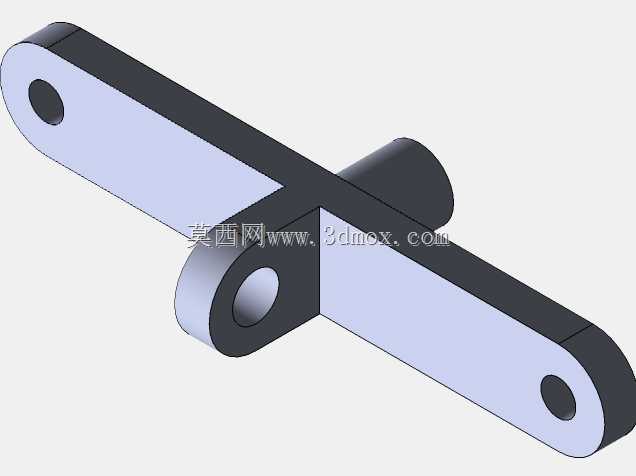

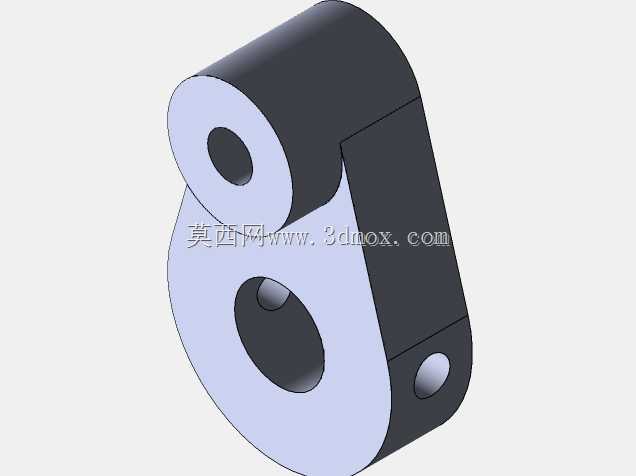

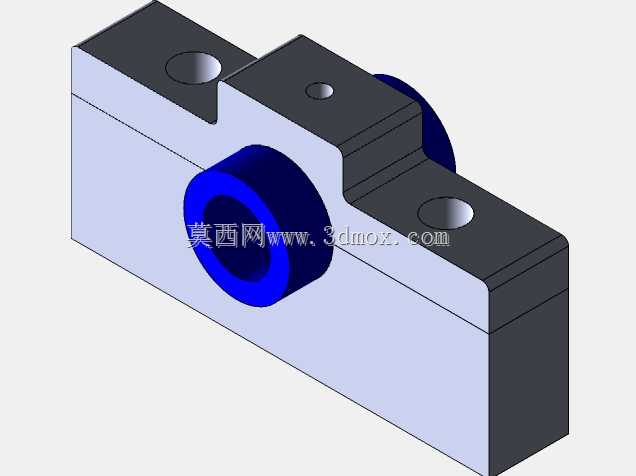

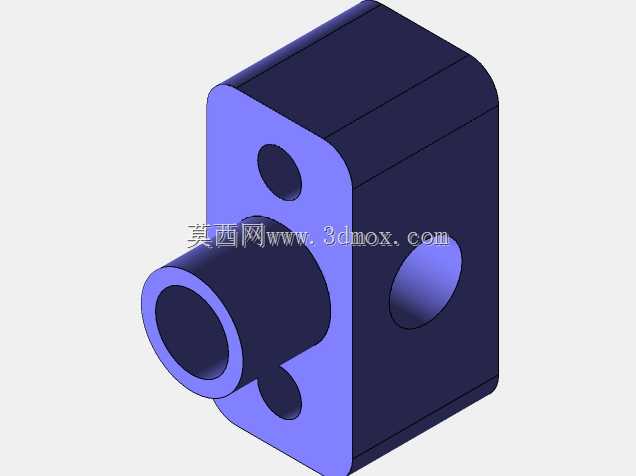

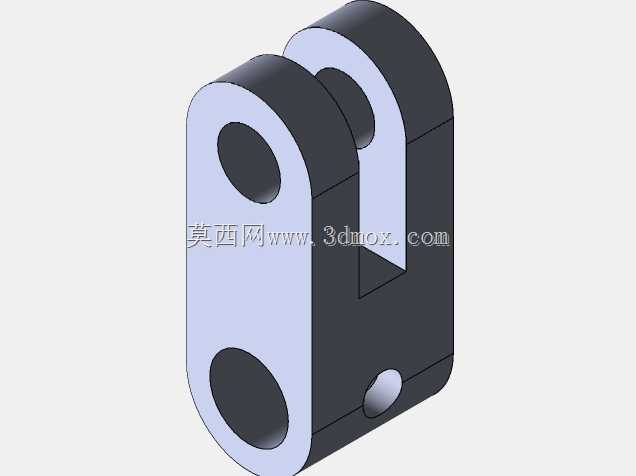

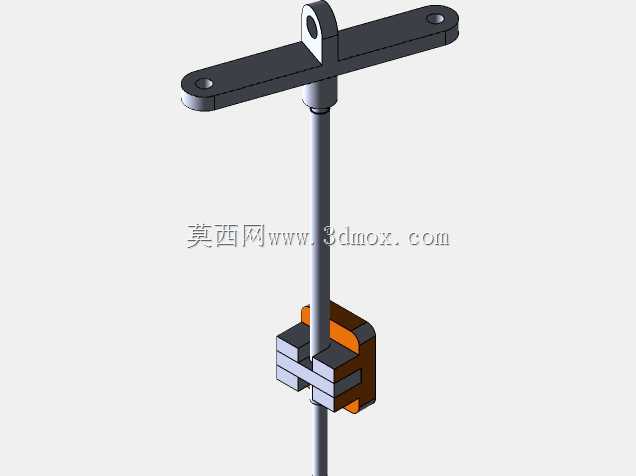

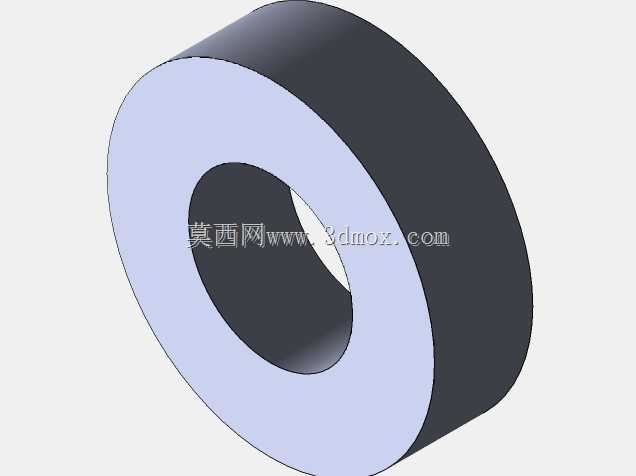

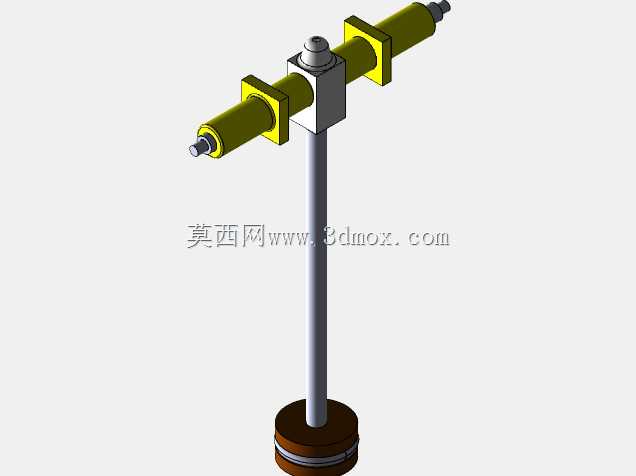

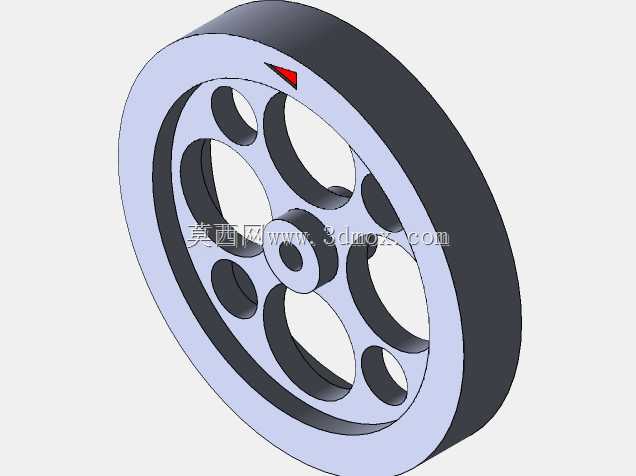

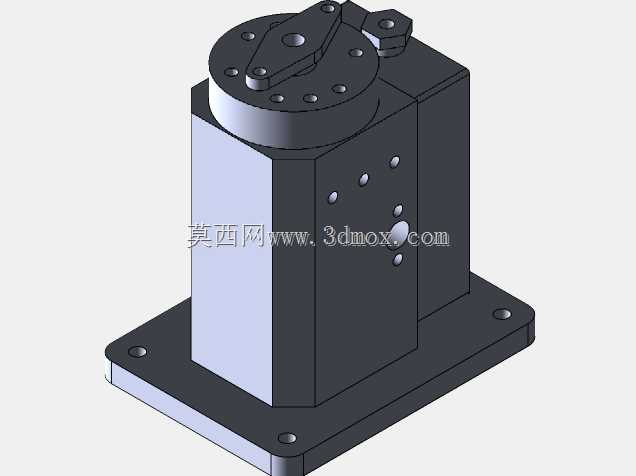

在早期工业动力场景中，梁式蒸汽机是工厂动力输出、小型作业机具驱动的核心设备，这类设备依靠蒸汽压力推动活塞做往复运动，再通过梁式摆臂结构将直线往复动作转换为飞轮的旋转扭矩，为后续的机床、水泵、纺织机具等设备提供稳定的动力输入。做这套结构的三维设计时，首先要明确各部件的运动边界：底部安装底板需要预留地脚安装孔位，整体安装边界要保证摆臂、连杆在全行程运动中不会超出底板轮廓，避免安装后出现运动干涉。建模过程中，先从核心的立式气缸开始绘制，确定气缸的内径、活塞杆行程参数，再匹配梁式摆臂的铰接点位——摆臂的支点位置直接决定动力传递的杠杆比，需要反复调整铰接点距离来平衡活塞推力与飞轮输出扭矩的匹配关系。接下来依次绘制两侧的连杆、曲柄结构，要注意曲柄与飞轮的同轴度约束，飞轮本身带镂空减重结构，既降低转动惯量波动，也能减少整体材料用量。建模时先做零件级的特征绘制：每个铰接位置的铜套、销轴都要单独做零件，预留配合间隙，避免装配后出现卡滞；黄色的轴套限位件要明确轴向定位尺寸，保证连杆摆动时不会出现轴向窜动。装配阶段先固定底部安装板，依次装入立柱支撑、气缸组件，再装配梁式摆臂的支点座，之后连接活塞杆与摆臂的驱动端，再装两侧的传动连杆、曲柄与飞轮组件，每装完一组运动副就做一次干涉检查，确认全行程运动中没有部件碰撞。这类结构的设计核心是保证动力传递路径的同轴度与铰接间隙合理，梁式结构的刚性要足够，避免高速摆动时出现结构形变影响动力输出；气缸顶部的进排气接口要预留管路安装空间，方便后续接入蒸汽管路。实际应用中，这类梁式蒸汽机多用于教学演示、复古动力装置复刻，也可作为小型蒸汽动力设备的核心动力单元，建模时所有配合面都要标注公差要求，铰接转动副采用间隙配合，固定连接面采用过渡配合，保证装配后运动顺畅无卡滞，飞轮的配重结构要做动平衡校核，避免转动时出现过大振动影响设备运行稳定性。
