管路夹持定位管控工装夹具设计

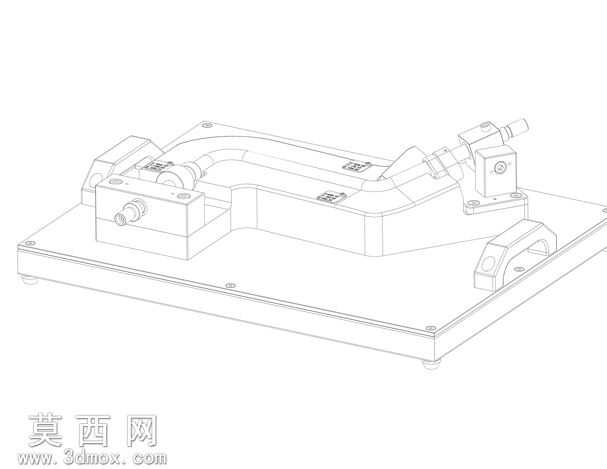

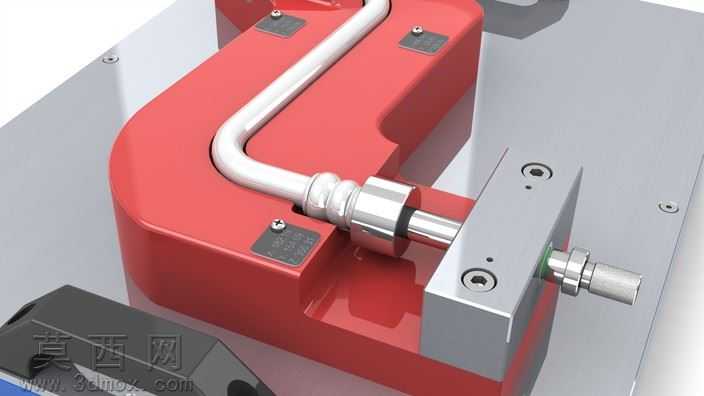

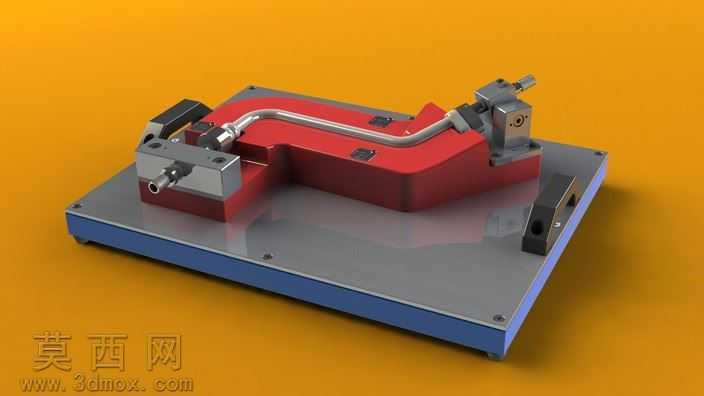

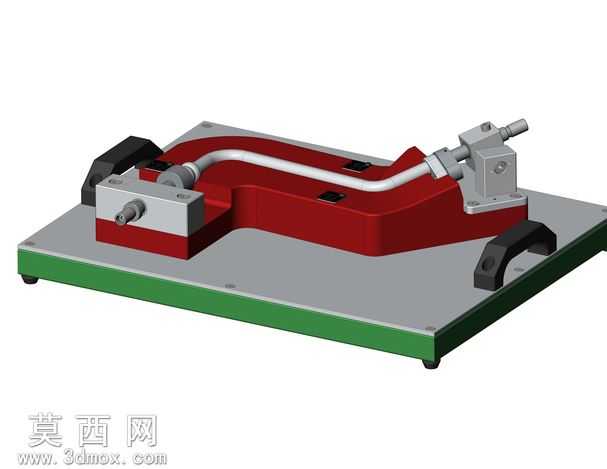

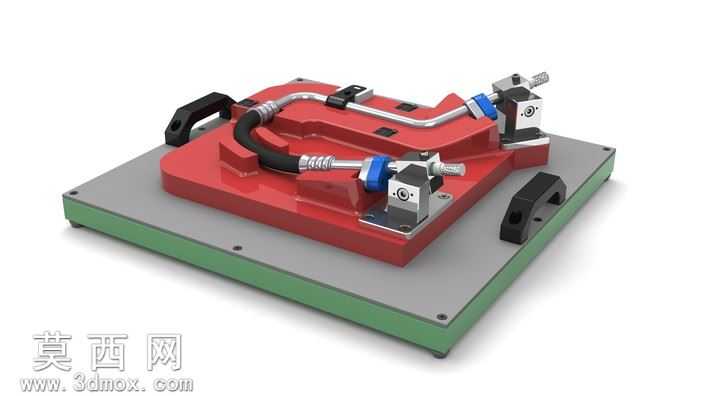

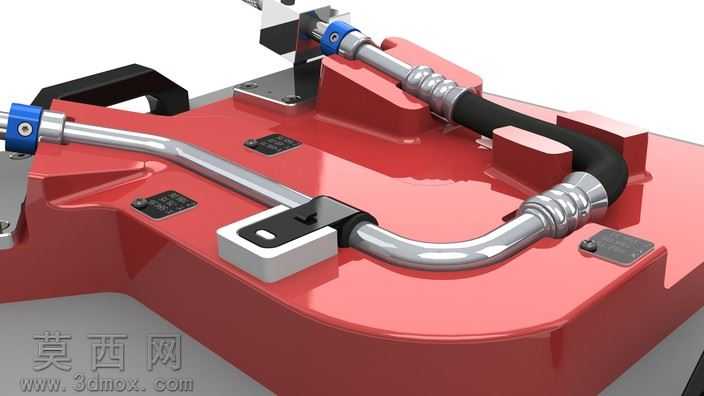

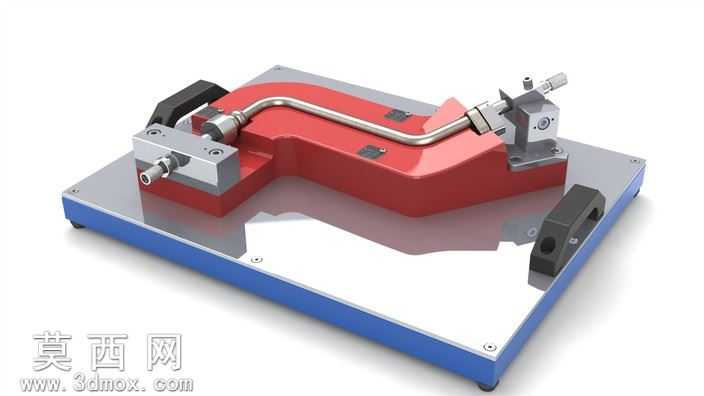

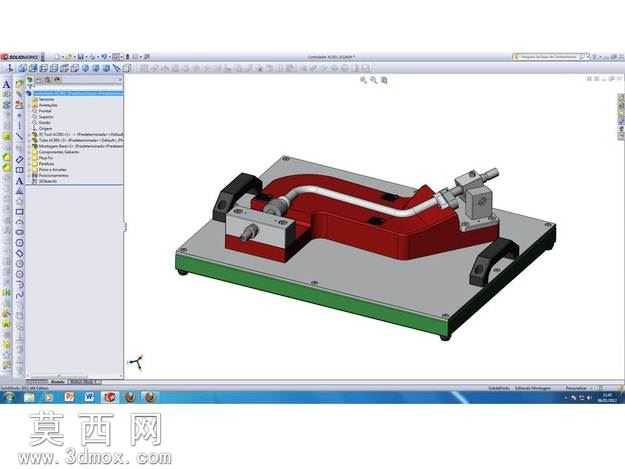

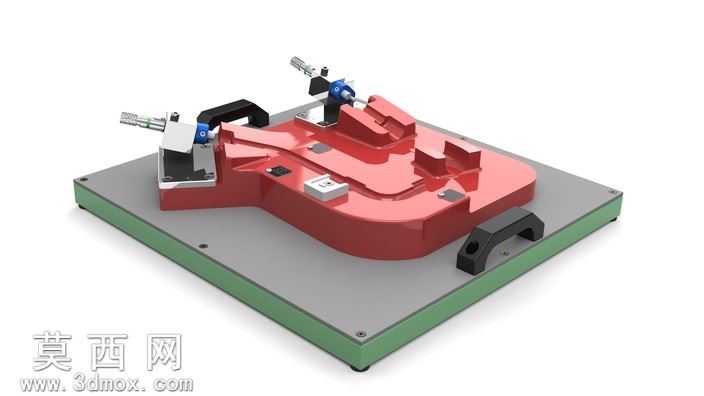

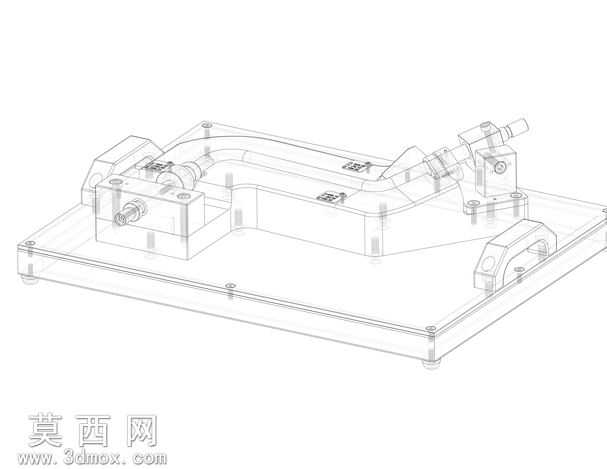

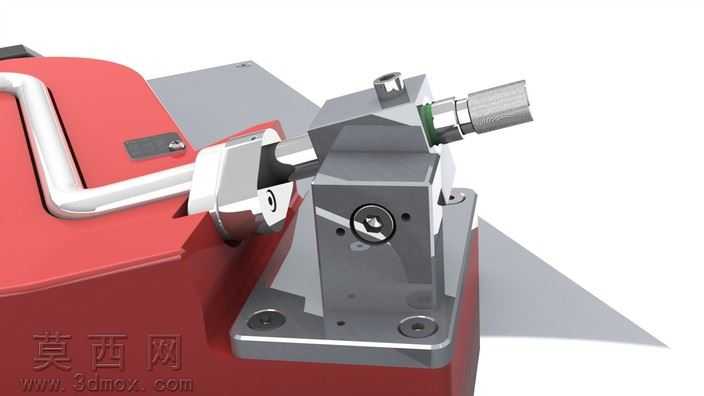

本作品为管路夹持定位管控工装，采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械工装设计的公差配合规范，对每一处装配结构都做了贴合实际生产的约束设定，保证模型可直接对接后续的工程图导出与生产加工环节。模型渲染阶段采用写实工业渲染方案，底座部分赋予哑光金属板材质，还原工装常用的冷轧钢板表面的细微磨砂质感，边缘的蓝色包边做了硬质工程塑料的材质表现，带有轻微的反光特性与耐磨质感；中部的红色定位基座采用烤漆金属材质，表面带有均匀的漆面光泽与细微的颗粒质感，还原工装表面喷涂防锈漆的真实视觉效果；上方的弯管工件赋予抛光金属管材材质，带有清晰的环境反射与金属高光，两端的连接接头做了金属机加工件的材质表现，表面带有车削加工的细微纹理，两侧的夹紧模块采用发黑处理的金属材质，带有哑光深灰的金属质感，调节旋钮部分做了防滑纹理的细节建模，还原手动夹紧部件的真实结构。从结构设计来看，该工装采用平台式基座设计，保证整体放置的稳定性与平面度基准，基座上设置多组定位夹紧单元，分别对应弯管工件的两端接口与中部弯弧位置，其中两端的夹紧模块带有快速锁紧结构，可实现工件的快速装夹与拆卸，中部的红色定位座完全贴合弯管的外轮廓曲面，保证弯管放置时的位置精度，避免装夹过程中出现形变或位置偏移，侧边设置的定位挡块可对工件的轴向位置做精准限位，保证每次装夹的位置一致性。设计思路围绕管路类工件的检测、装配工序的定位需求展开，针对异形弯管难以快速定位、装夹易变形的痛点，采用仿形定位面加多点夹紧的方案，既保证装夹的牢固性，又避免夹紧力过大造成管材变形，整体结构紧凑，操作空间充足，可适配管路工件的气密性检测、端部接头装配、外形尺寸检测等多道工序的使用需求，建模过程中对所有标准件都做了参数化建模，可根据不同规格的弯管尺寸快速调整定位座与夹紧模块的位置，实现一定范围内的同类型工件通用，有效降低多规格工件的工装制作成本。
