立式单缸动力单元配套夹持工装设计

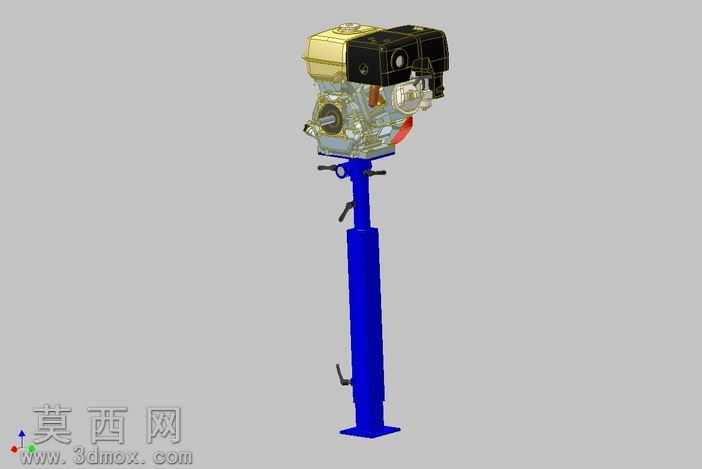

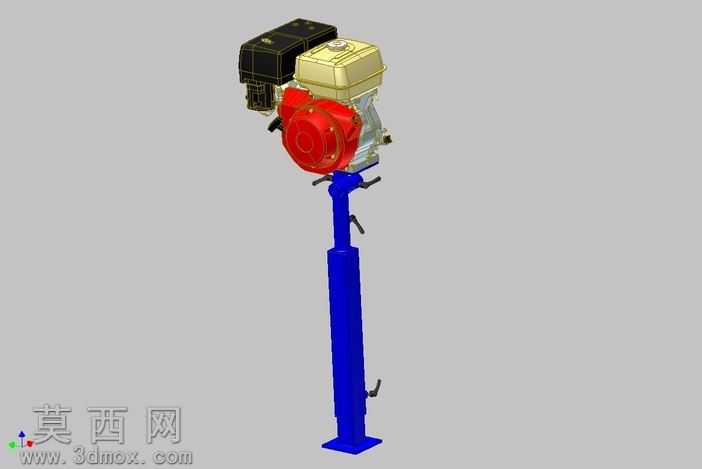

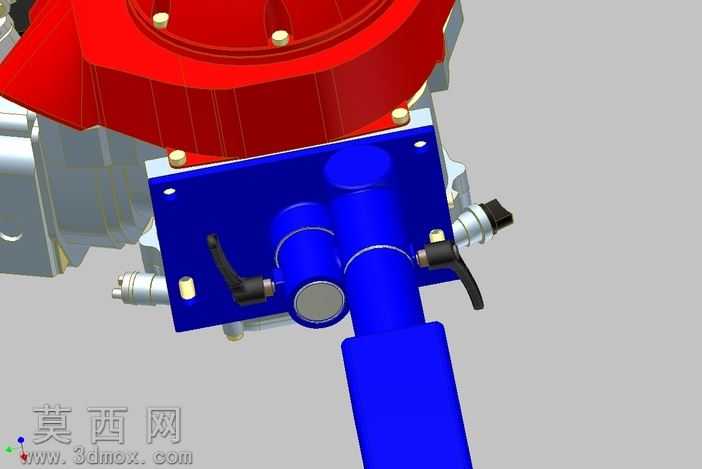

本作品为适配小型单缸动力单元的立式夹持工装三维设计，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，整体结构分为底部安装基座、立式支撑立柱、顶部夹持调节机构、动力单元固定位四大模块，各零件间通过同轴、重合、角度约束完成装配校验，全程开启干涉检查功能排除部件运动冲突。渲染阶段针对不同部件匹配对应材质属性：底部方形安装基座赋予哑光深蓝色喷塑金属材质，添加细微颗粒质感模拟实际工装表面的耐磨涂层效果；立式支撑立柱采用同色系金属材质，表面添加轻微拉丝纹理体现机加工后的金属质感，立柱上的调节手柄赋予黑色硬质橡胶材质，表面做防滑纹理处理还原操作件的真实触感；顶部夹持的单缸动力单元部分，油箱区域赋予米黄色工程塑料材质，添加轻微磨砂质感，发动机散热侧盖赋予亮红色烤漆金属材质，还原小型通用汽油机的典型外观配色，顶部黑色空滤部件赋予黑色硬质塑料材质，表面做细微凹凸纹理模拟空滤外壳的注塑结构。结构设计上，底部方形基座开设四个对称安装孔，可通过膨胀螺栓或压板固定在工作台面，保证工装整体稳定性；立式立柱采用中空方钢结构，在保证支撑强度的同时降低整体重量，立柱上设置多组调节位，可通过侧边手柄操作实现夹持高度的无级调节，适配不同尺寸的动力单元装夹需求；顶部夹持机构采用环抱式锁紧结构，配合可调节压块，能够贴合动力单元的安装基准面，避免装夹过程中出现工件变形或偏移，同时预留操作空间，方便对动力单元进行后续的装配、检修、测试作业。设计思路围绕小型动力单元的立式装夹需求展开，摒弃传统卧式装夹占用空间大、操作不便的问题，采用立式支撑结构将动力单元抬升至合适操作高度，夹持机构的可调节设计能够兼容同系列不同排量的单缸动力单元装夹，整体结构兼顾刚性与操作便捷性，所有受力部位均做加厚处理，调节部件采用省力杠杆结构，降低操作人员的装夹劳动强度，建模过程中对所有活动部件做运动仿真验证，确保调节行程内无卡滞、无干涉，各连接部位的紧固件均采用标准件模型，方便后续实际加工制造时的配件选型。
