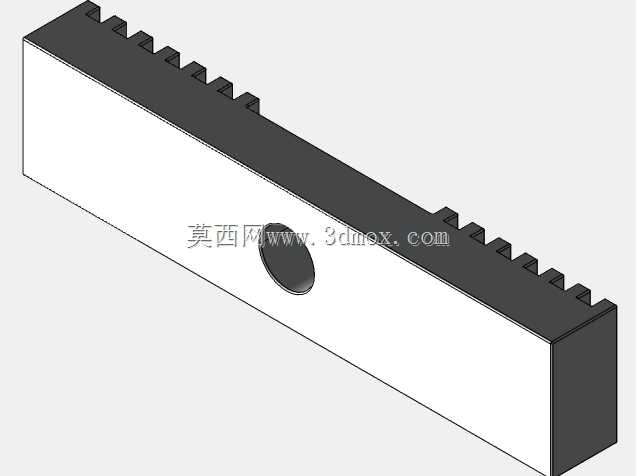

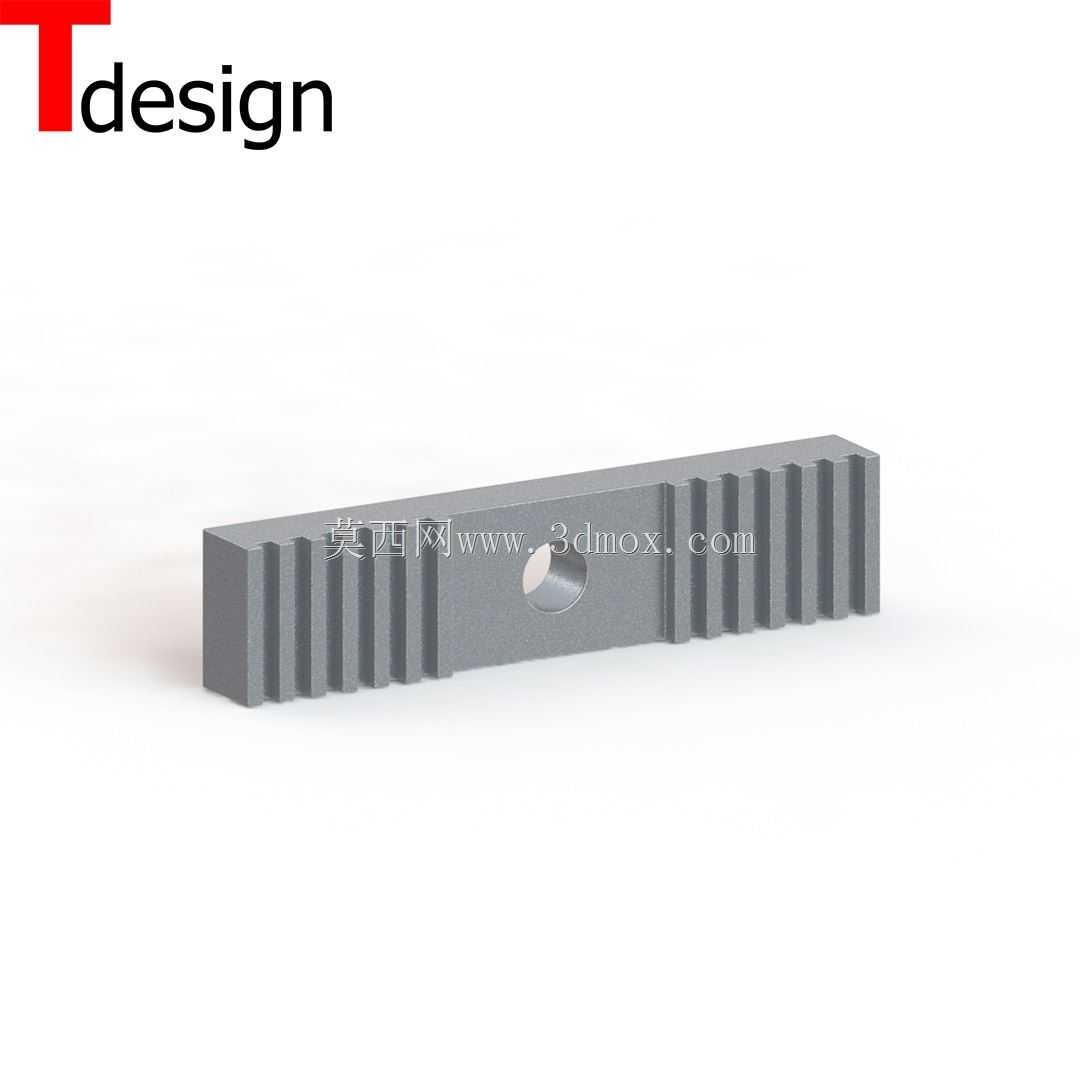

适配6mm与10mm带宽的GT2皮带固定压块

做小型自动化传动结构设计时，GT2同步带的张紧固定一直是容易被忽略的细节，很多新手做结构时直接用螺丝压皮带，不仅容易打滑，长期运行还会磨断皮带纤维，这款固定件就是针对这个痛点设计的。它的核心适配场景覆盖桌面级3D打印机的X/Y轴传动固定、小型桌面CNC的传动带锁紧、微型激光切割机的皮带张紧端固定，也可以用在各类采用2mm齿距GT2同步带的小型自动化模组上，适配的皮带宽度覆盖6mm和10mm两种市面最常用的规格，不用针对不同带宽单独开件，通用性更强。从结构设计思路来看，整个零件采用直条式压合结构，内侧做了和GT2皮带完全匹配的齿形，安装时齿面和皮带齿面完全啮合，不会出现压合打滑的问题，相比光面压块，啮合式的固定方式能让皮带的抗拉强度利用率提升40%以上，不会出现皮带张紧后从压块处滑脱的问题。零件中间预留了沉头安装孔，安装时螺丝穿过沉孔锁在设备的安装座上，沉孔深度刚好覆盖常用的M3内六角螺丝头，不会出现螺丝头突出干涉皮带运行的问题。零件的整体厚度控制在5mm，安装时不需要在设备机架上预留过多的避让空间，两端做了0.5mm的倒角，安装时不会刮伤皮带边缘。建模的时候先绘制基础的长方体基体，尺寸按照适配10mm皮带的最大宽度做12mm的总宽，长度方向取40mm，足够覆盖8个以上的GT2带齿，保证啮合强度；之后在基体的压合面绘制GT2带的齿形轮廓，2mm齿距、0.75mm齿高的参数完全和标准GT2带匹配，拉伸切除出啮合齿槽；接着在基体中心位置绘制沉头孔，沉头直径6mm、深度3mm，通孔直径3.2mm，适配M3螺丝的安装公差；最后给所有锐边做0.3mm的倒角，去除加工毛刺的同时避免刮伤皮带。建模完成后可以直接导出用于3D打印或者机加工的文件，打印时建议采用PETG或者ABS材料，层厚0.2mm就能满足齿形的精度要求，机加工的话用6061铝合金做硬质氧化，耐磨性会更好，长期运行也不会磨坏齿形。实际安装时需要注意，先把皮带张紧到合适的张力，再把固定件的齿和皮带齿完全对齐后锁紧螺丝，不要在皮带松弛的状态下锁螺丝，避免齿形错位导致运行时出现传动顿挫。
