框架式自主动力气垫运载装置结构设计

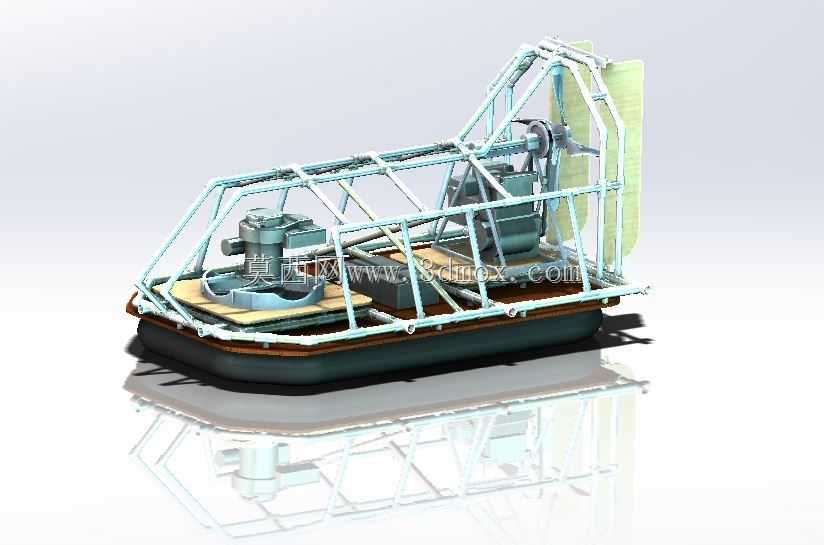

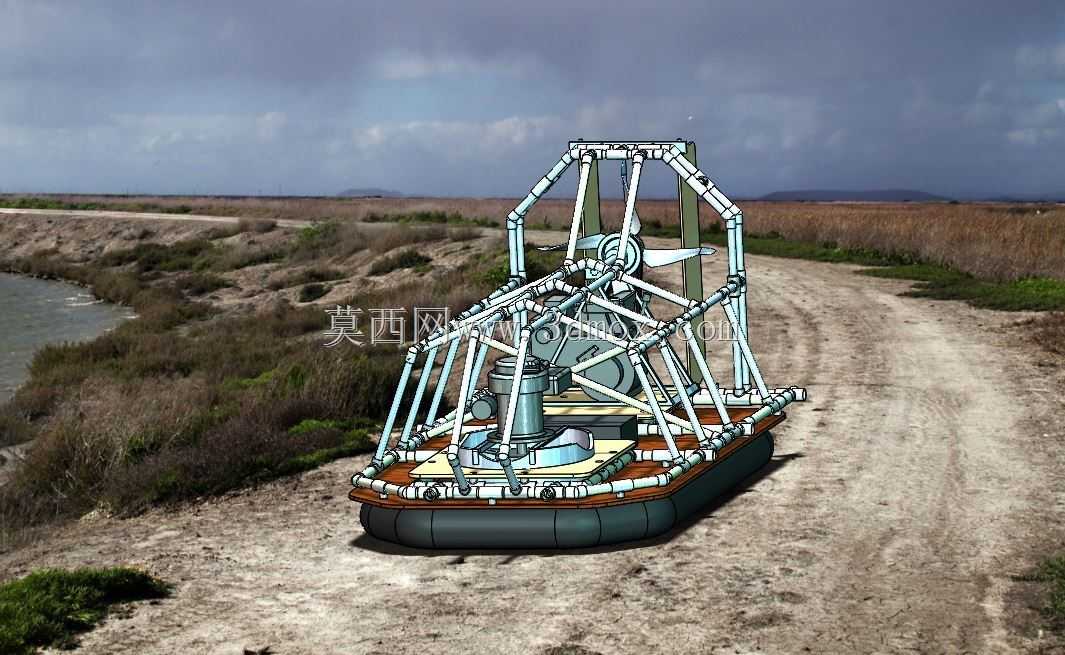

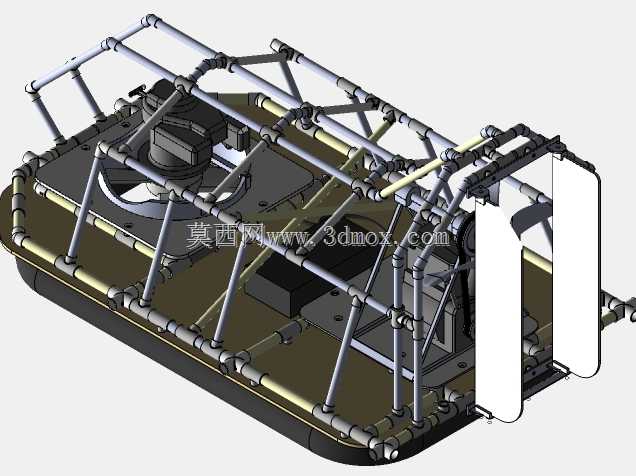

这款气垫运载装置的建模过程，最先要敲定的是浮箱底盘的边界尺寸，作为整个设备的承载基座，浮箱的长宽比需要匹配气垫围裙的展开范围，既要保证垫升状态下的接地压力均匀分布，也要预留出上部框架、动力单元的安装空间，建模时先绘制浮箱的封闭壳体，抽壳后预留围裙安装的止口结构，同时在浮箱上表面定位出框架的连接点位，避免后续装配出现干涉。上部承载框架采用轻量化桁架结构，建模时优先绘制主承力梁的空间走线，用矩形管型材搭建出围合式的防护框架，框架的高度需要匹配后部空气推进装置的安装高度，保证推进风扇的气流轴线与船体浮态下的水平面保持平行，减少推力的垂直分量损耗。推进系统的建模需要先定位动力源的安装支座，将动力单元固定在框架后部的减震安装位上，再匹配传动轴与涵道风扇的装配关系，风扇的叶片角度需要根据推力需求做初步的角度约束，建模时保留叶片的角度调整参数，方便后续做流体仿真时迭代优化。垫升系统的离心风机布置在船体中部的框架内，建模时要预留出风机到围裙气室的气流通道，避免通道出现直角弯折造成压损，通道与浮箱的连接处要做密封面的结构设计，保证垫升气压不会出现泄漏。从应用场景来看，这类气垫装置可以在滩涂、浅沼泽、冰封水面等常规车辆无法通行的区域执行短途运载任务，无硬质接触的行进方式不会对地表造成碾压破坏，也能适应水位频繁变化的滨水区域作业。建模过程中采用自底向上的装配逻辑，先完成浮箱、框架、动力单元、垫升风机、操纵机构这些独立子装配的建模，每个子装配内部先完成干涉检查，比如操纵舵面的转动范围不能与涵道结构发生碰撞，框架的型材连接角件不能与动力单元的维护空间冲突，再将子装配按照定位基准总装，总装完成后模拟垫升状态下的浮态，调整上部设备的配重分布，让船体的重心落在气垫承压面的几何中心附近，避免航行时出现侧倾。外形设计上没有设置封闭的外蒙皮，裸露的框架结构既降低了整体重量，也方便日常对动力部件做检修维护，框架上部预留的安装点位可以根据任务需求加装运载货架或者任务载荷，拓展不同的使用功能。建模时对所有运动部件都做了行程约束，比如后部的空气舵转动角度范围、油门操纵机构的行程，都按照实际使用的极限位置做了限位，避免后续出工程图时出现运动干涉的问题。
