滚筒式食品原料清洗加工设备结构

做这个滚筒清洗设备的三维结构时，最先要锚定的是食品加工产线的进料端衔接场景——这类设备大多布置在净菜加工、水产预处理、农副原料初洗工段，上游对接原料分拣台或者料仓出料口，下游衔接漂烫、分选或者切割设备，所以建模第一步不是先画滚筒，而是先把安装边界的尺寸框定清楚：整体占地长度要匹配常规车间1.2米宽的人行通道预留，设备支腿的安装孔位要对齐常用的环氧地坪膨胀螺栓排布间距，进料端的提升输送机倾角不能超过28度，不然带水的原料容易在输送带上打滑回退。

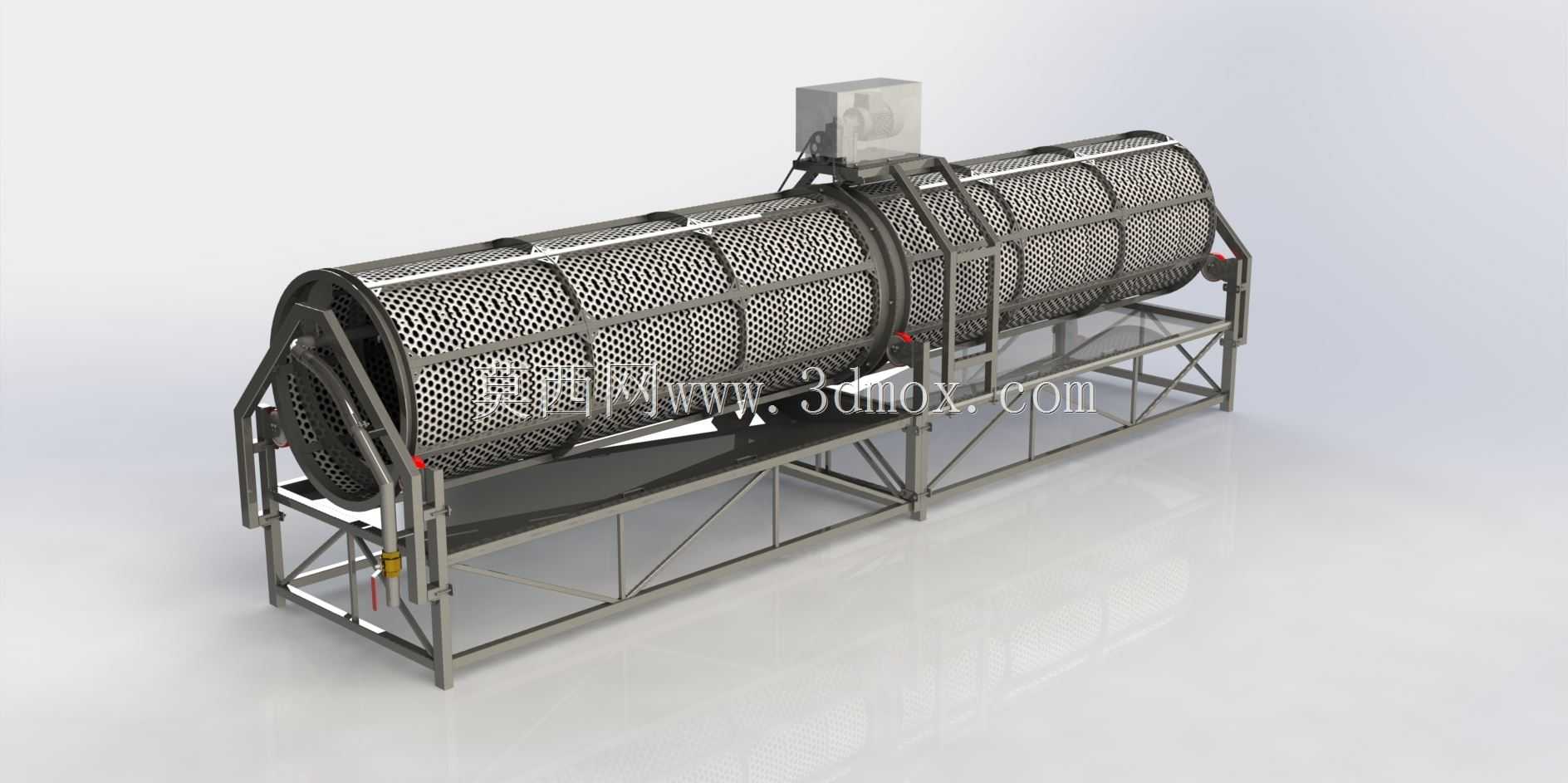

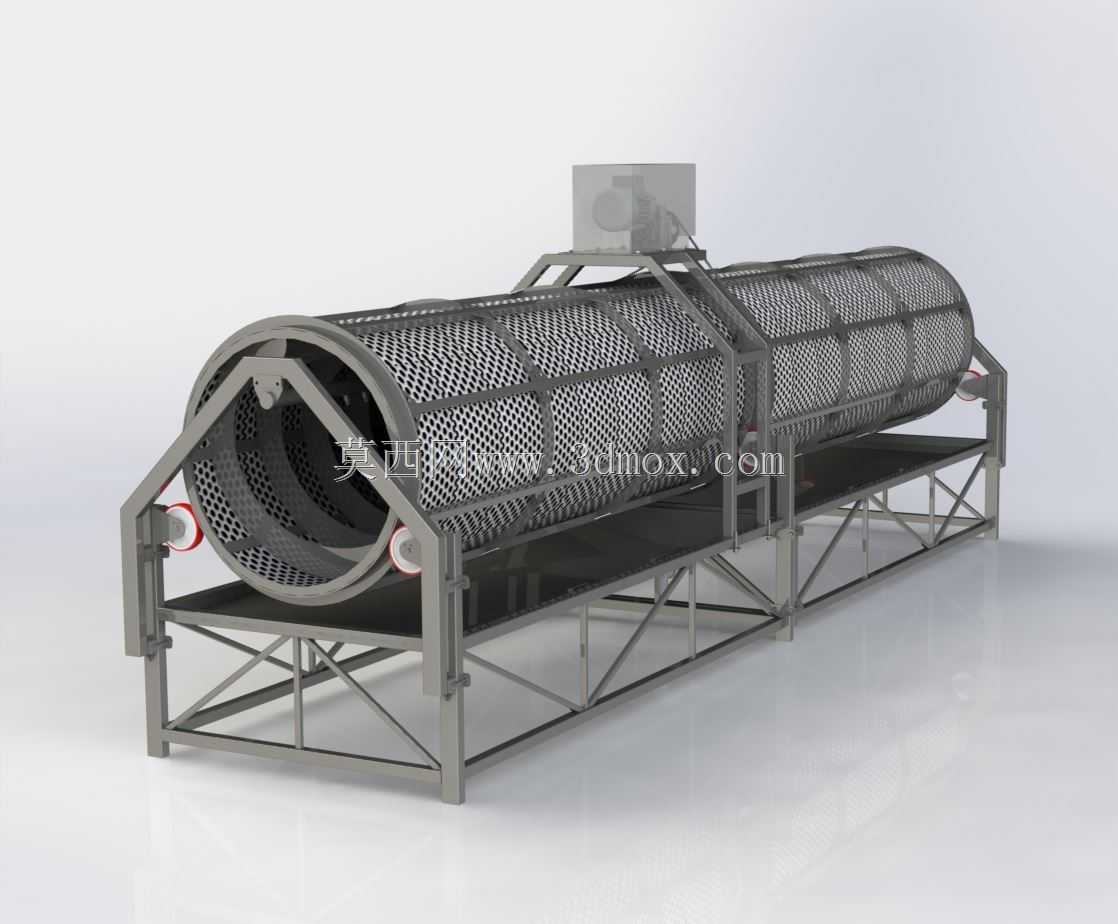

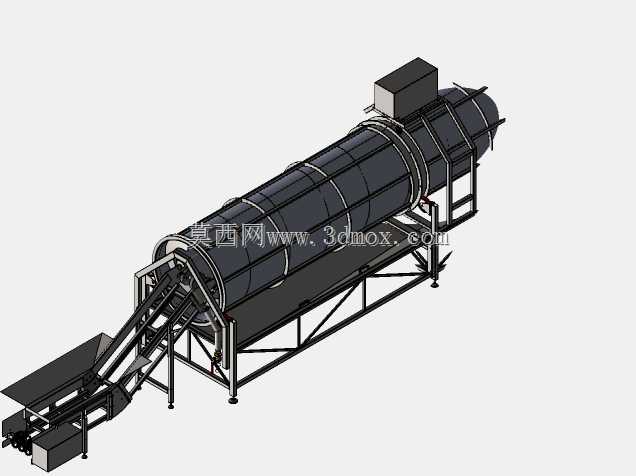

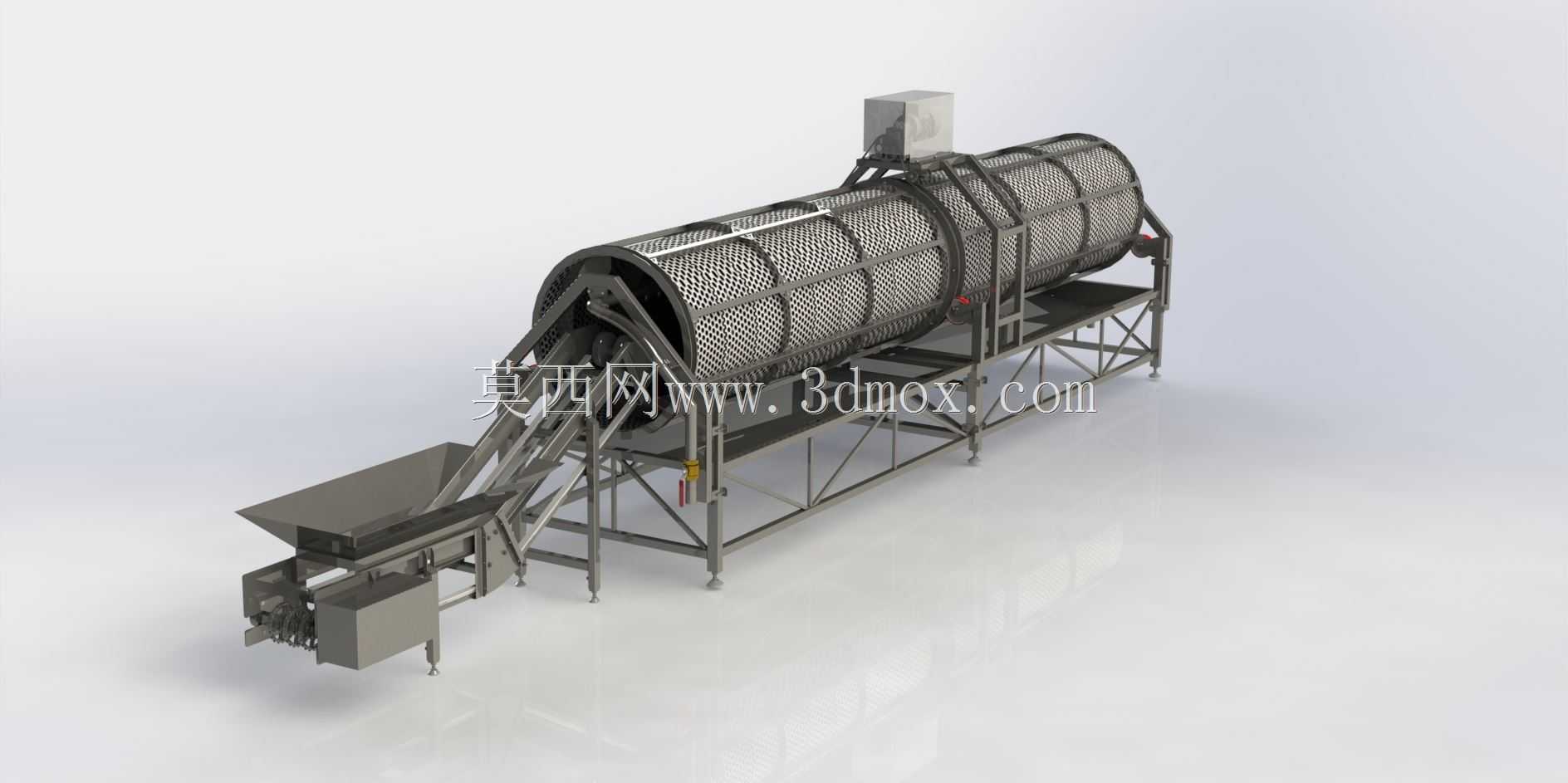

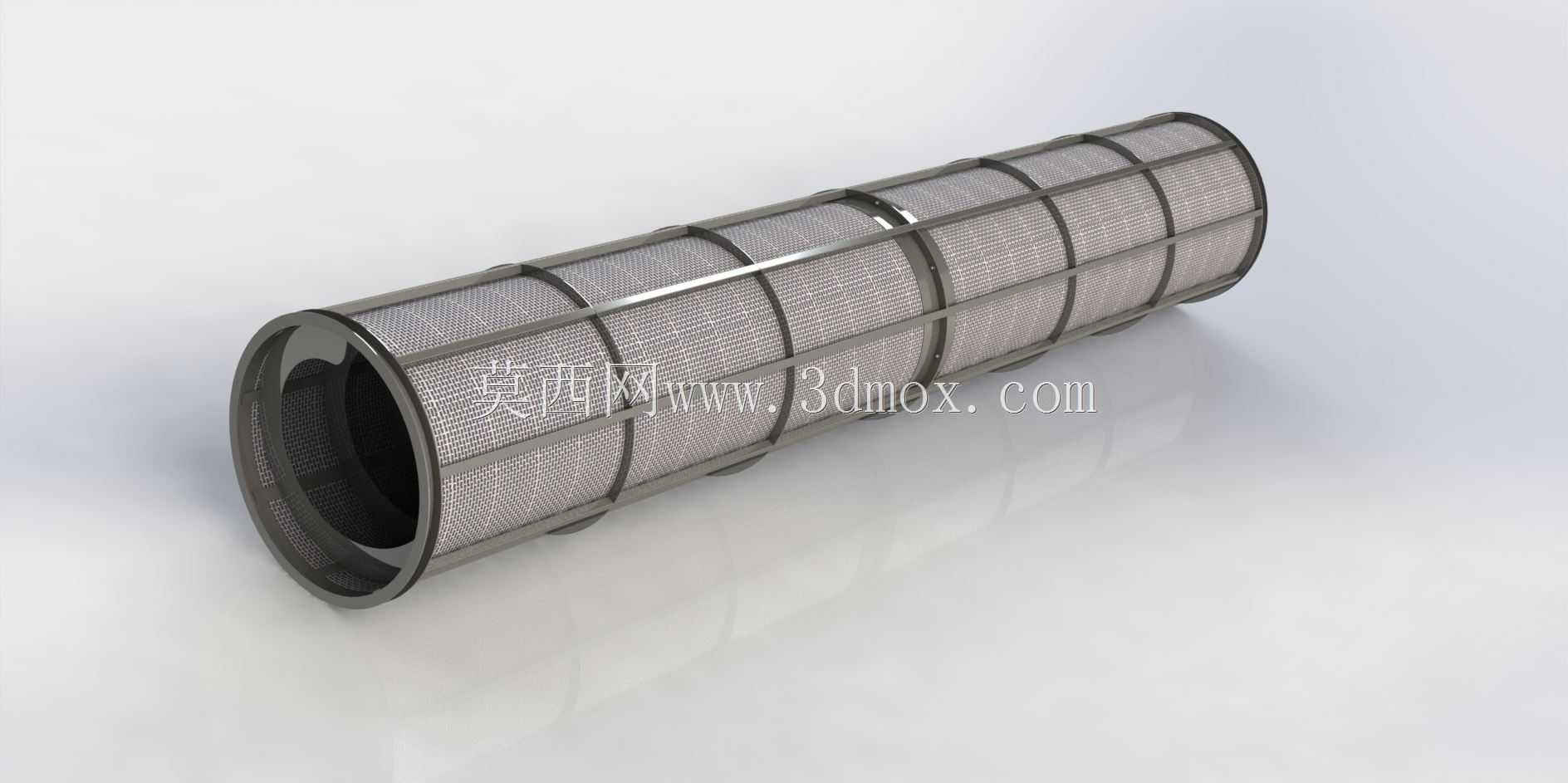

实际建模过程里，先从核心的滚筒筛网组件入手，用SolidWorks做圆周阵列的筛网支撑筋，每根筋的弧度要贴合滚筒的回转半径，筛网的网孔尺寸是按初洗场景的杂质粒径定的，能让泥沙、碎叶透过网孔落到下方的接水导槽里，不会混在洗净原料里。滚筒的驱动端要预留减速电机的安装位，托轮组件的位置要做可调结构，方便后期安装时调整滚筒的水平度，避免运转时出现窜动。进料端的刮板提升结构，要把料斗的容积算准，匹配上游每小时1.5吨的进料量，料斗边缘做折边加强，避免长期受原料冲击出现变形。

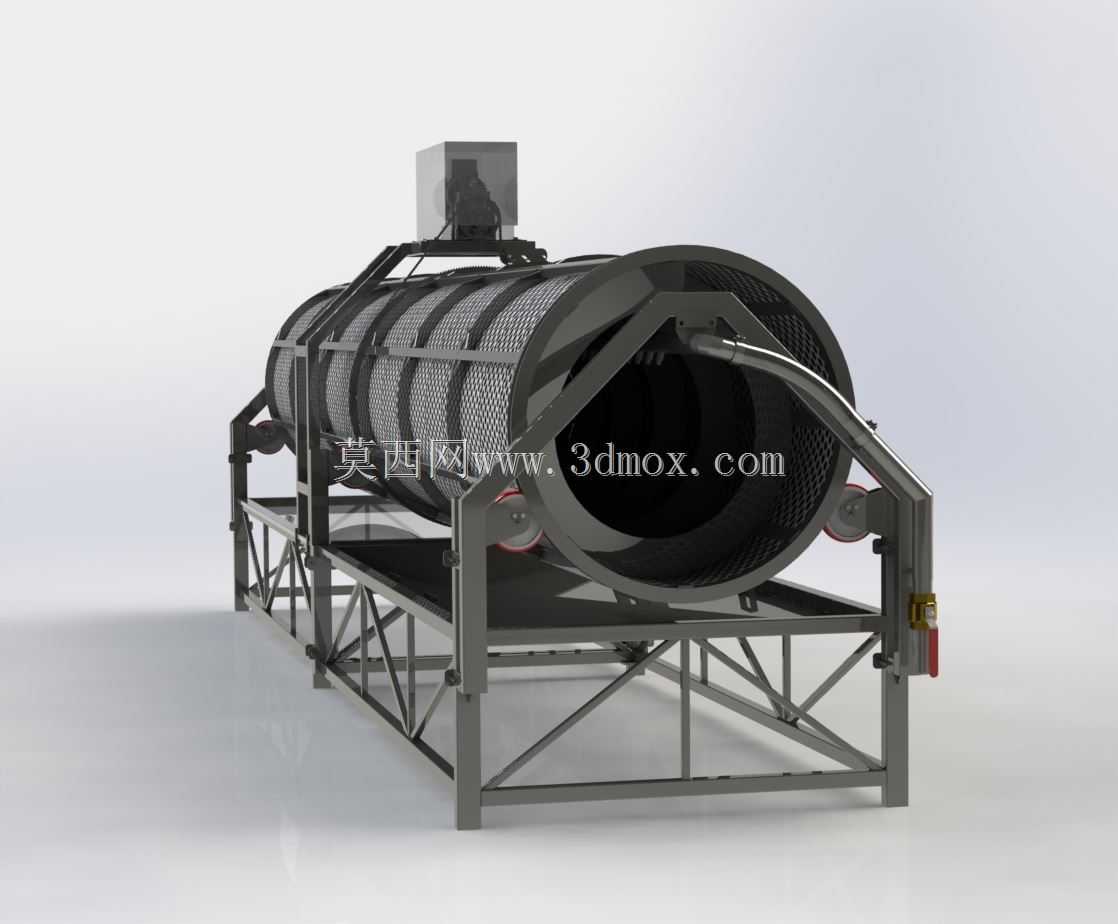

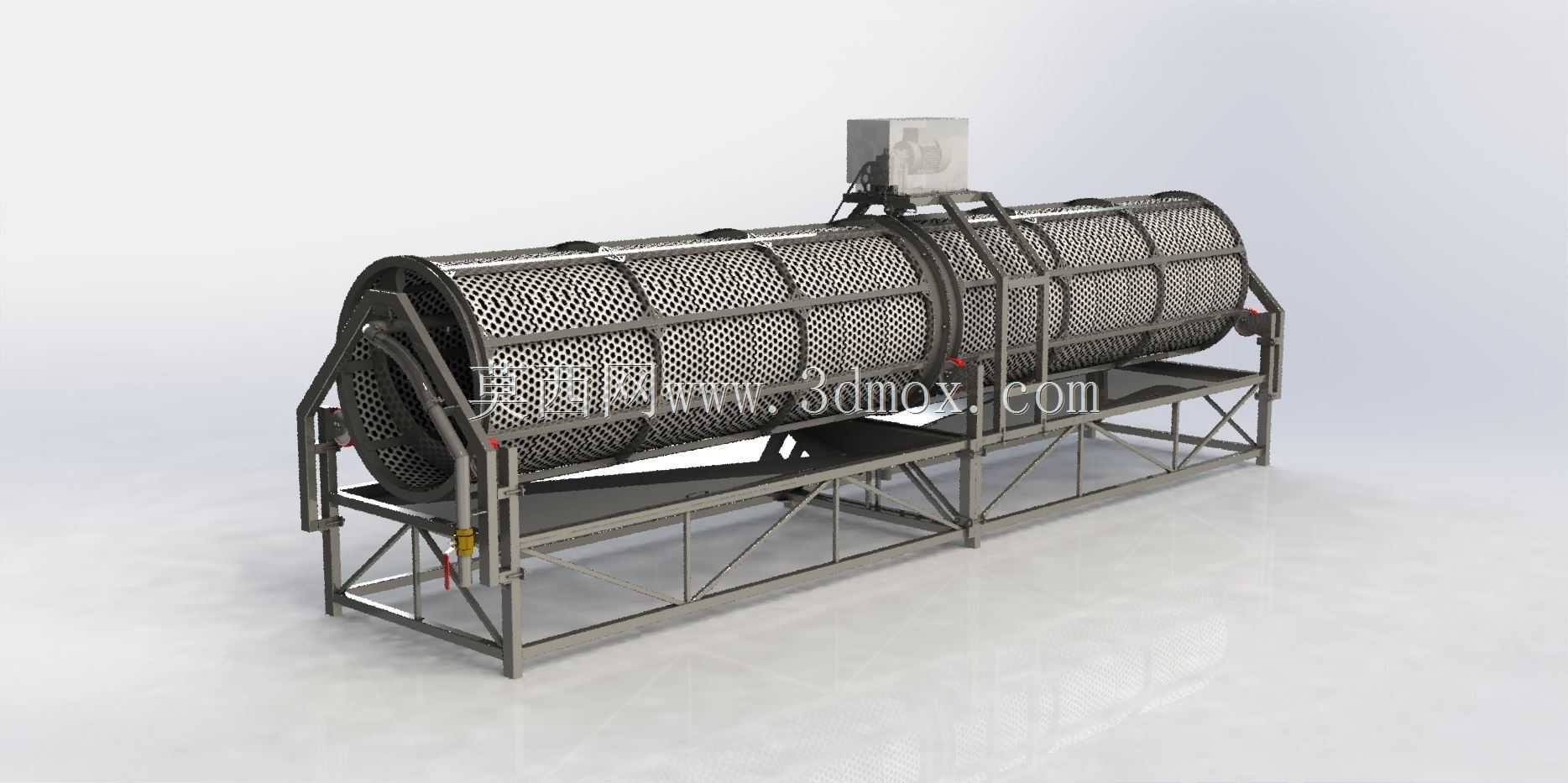

设备的机架部分全部采用方管焊接结构，建模时要给每根方管的连接处留出焊接坡口的示意，支腿底部做可调脚杯的安装位，方便现场安装时调整整体高度，对接上下游设备的出料高度。滚筒两端的密封结构要做挡水翻边，避免清洗水从两端飞溅到车间地面，下方的接水槽要做3度的倾斜坡度，让带泥沙的废水能顺利流到排水口，不会在槽内积留沉渣。

画三维图的步骤上，先搭整体的机架骨架草图，确定各部件的相对位置，再逐个拆分零件做细节建模：先做滚筒的两端法兰，再阵列支撑筋、包覆筛网，接着做托轮、驱动组件的装配，然后搭配进料提升输送机、出料导槽的结构，最后把气路、水路的预留接口位置标注清楚。要注意的是，所有和食品接触的部件，建模时都要做圆角过渡，不能有直角卫生死角，符合食品加工设备的卫生设计要求，滚筒的转速参数对应在结构上，要保证原料在筒内停留4到6分钟，能充分完成揉搓清洗，又不会因为停留时间过长造成原料表皮破损。

这类设备的实际用途不局限于单一原料清洗，调整筛网孔径、更换滚筒内部的导料板角度后，就能适配不同类型的食品原料，从根茎类蔬菜到海藻类水产，甚至部分袋装食品的表面清洗都能适配，建模时把这些可调整的结构做成参数化配置，后续改型时只需要调整对应参数就能快速生成新的结构方案，不用从零开始重画。
