轮式牵引火炮结构三维设计

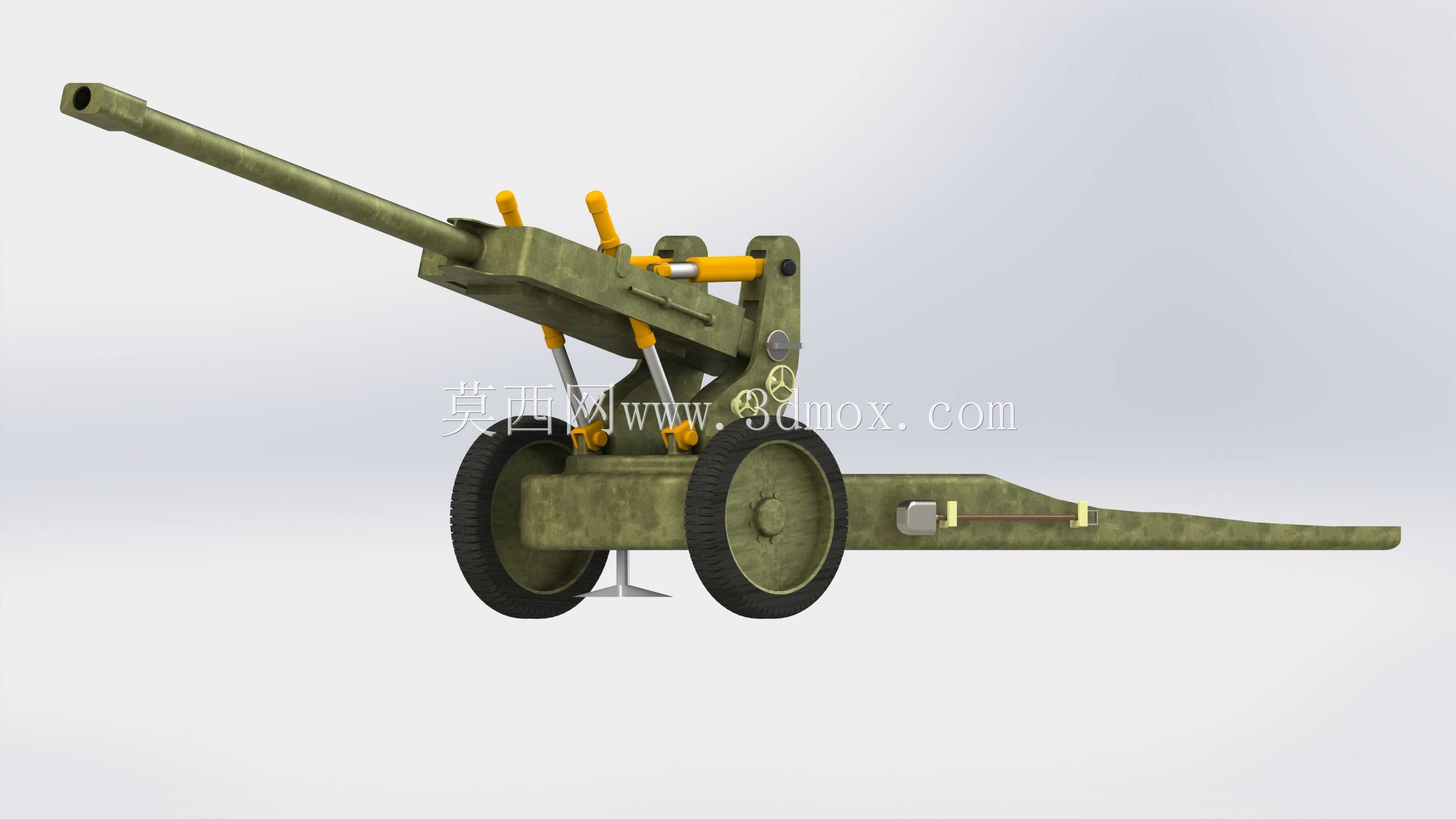

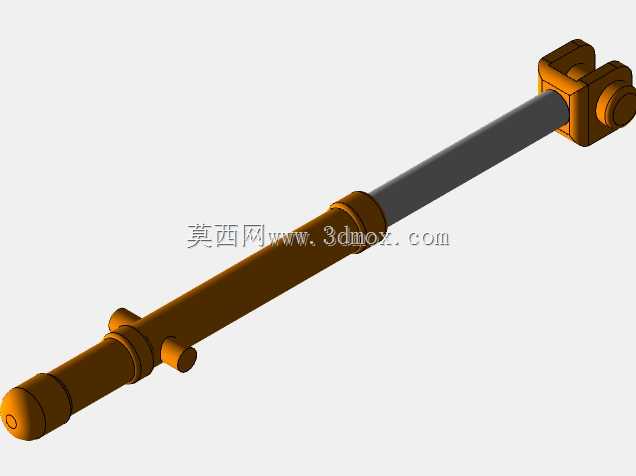

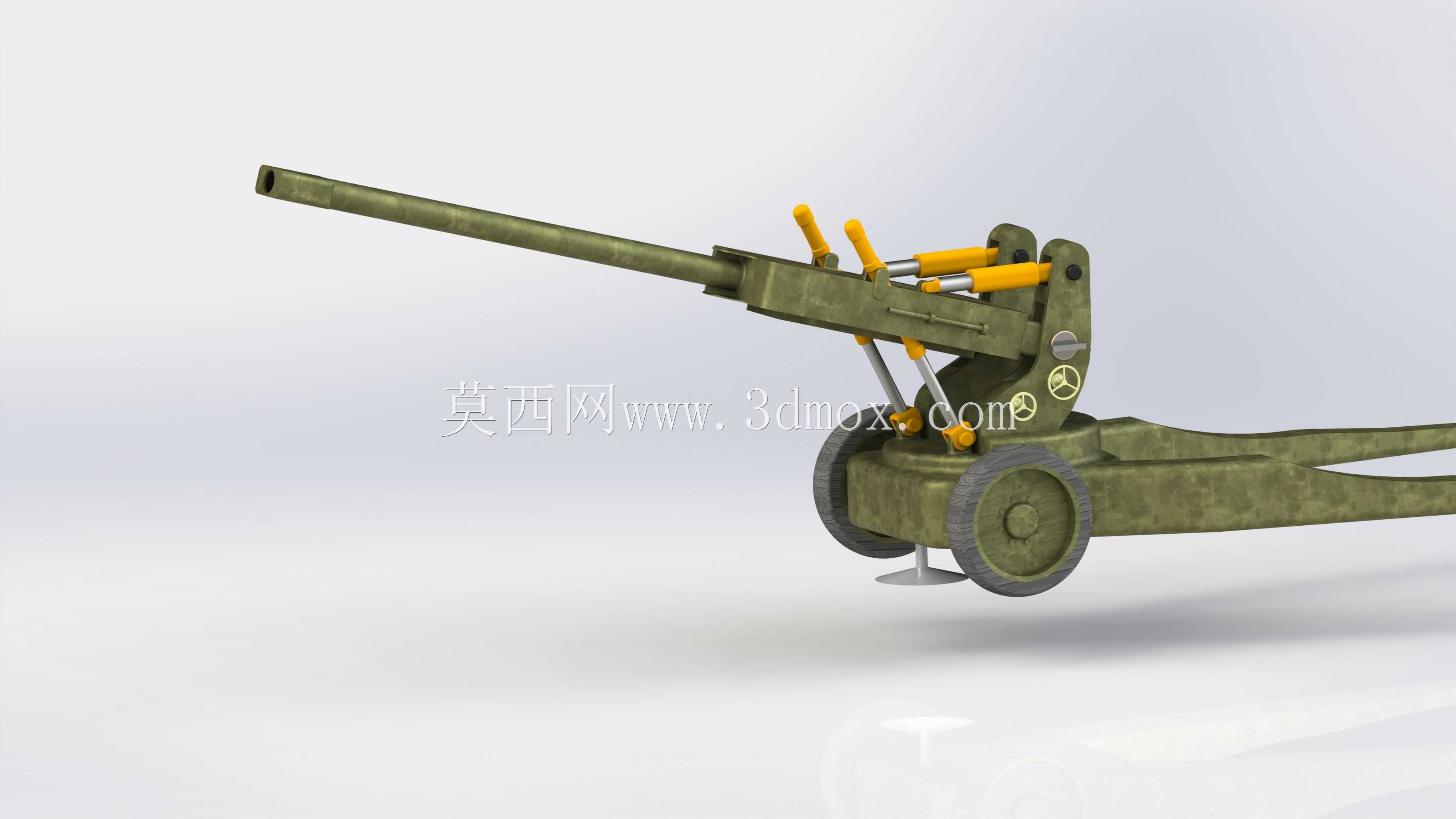

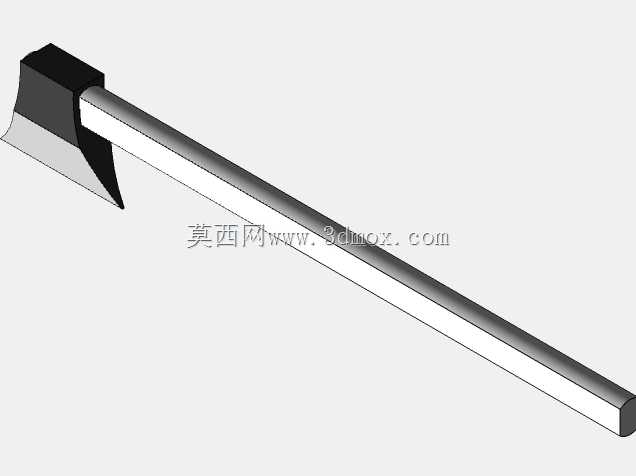

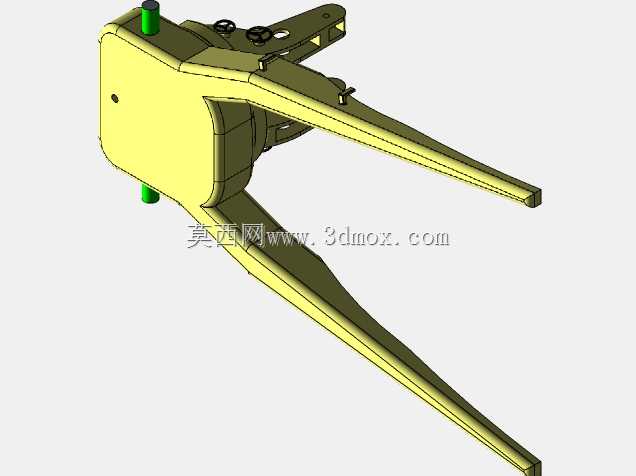

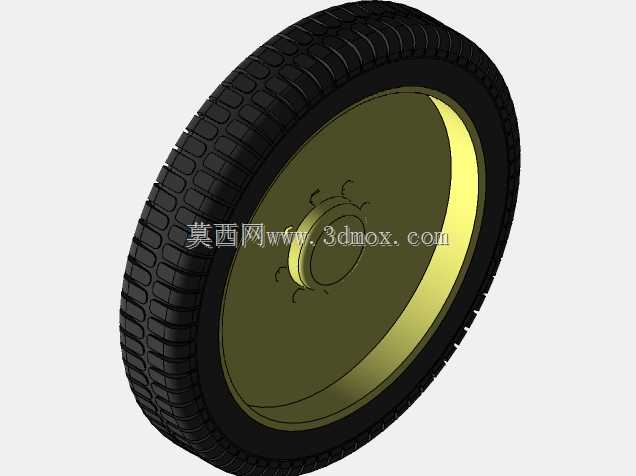

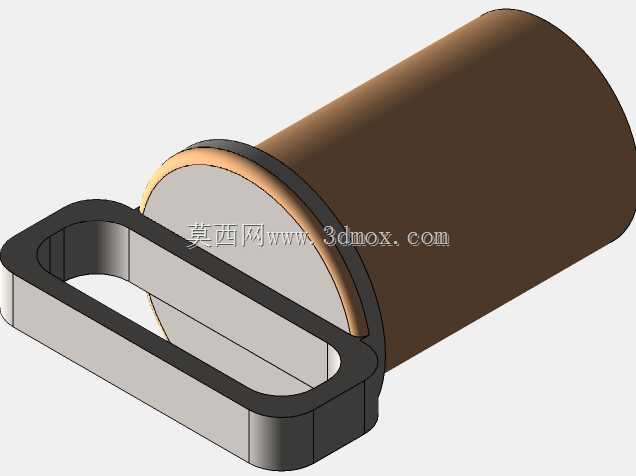

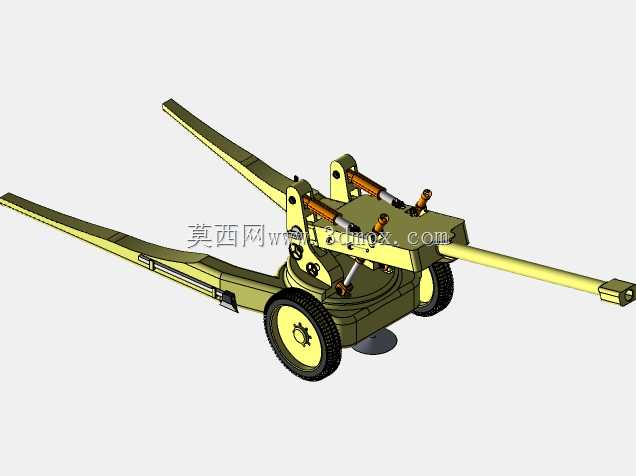

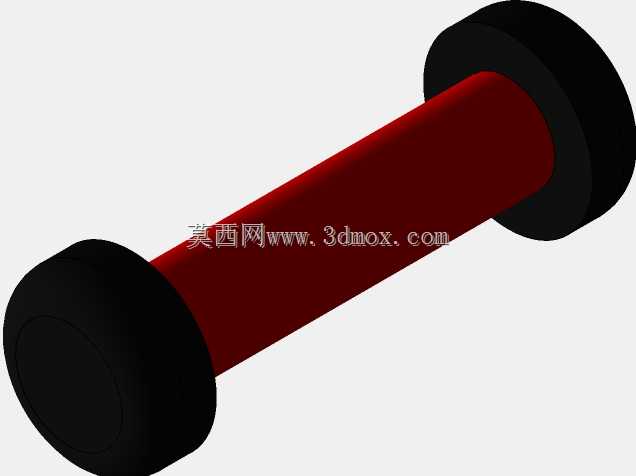

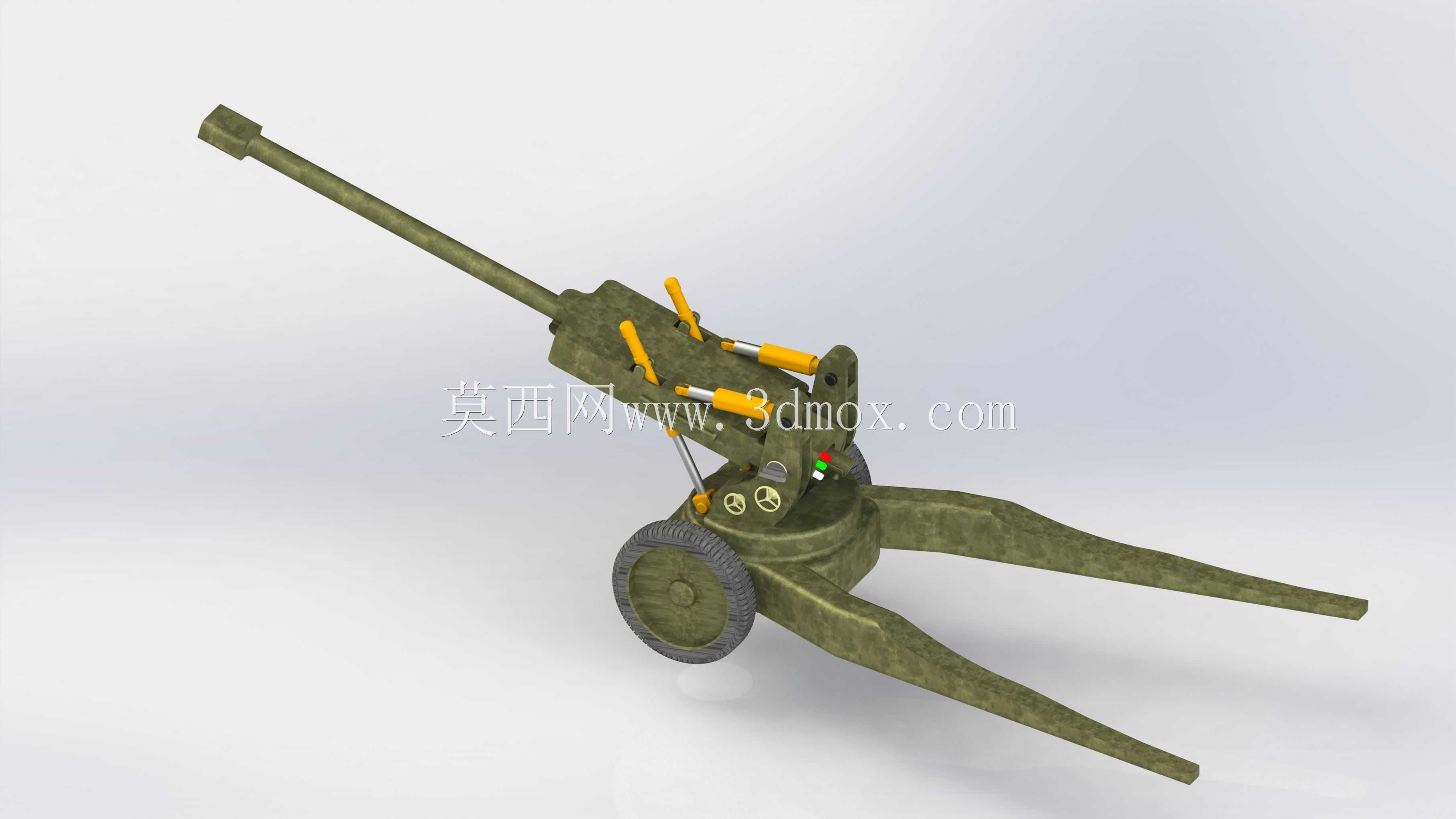

在地面火力支援装备的结构设计领域，轮式牵引火炮的三维建模需要兼顾作战使用需求与结构可靠性，这类装备主要配属陆军炮兵部队，承担远程火力压制、反装甲、阵地攻坚等任务，可发射多种弹药覆盖不同射程内的目标，是地面作战体系中重要的火力投送载体。从实际使用场景出发，这类牵引火炮需要满足公路快速机动、阵地快速部署、射击稳定性达标、操作维护便捷等核心要求，建模过程中需要围绕这些核心需求拆解结构模块。整个火炮的结构可分为炮身、摇架、反后坐装置、上架、下架、高低机、方向机、炮架、行走机构、支撑座几大模块，建模时首先确定炮膛轴线作为核心基准，结合身管长度、后坐行程确定整体纵向尺寸边界，轮式行走机构的轮距、牵引杆长度需要符合道路通行与牵引挂接的尺寸要求，射击支撑座的接地面积要匹配全炮重量与后坐力，保证大射角射击时的结构稳定性。设计思路上优先保证核心受力部件的结构强度，反后坐装置的上下布置位置要匹配后坐阻力曲线，避免射击时炮身翻转力矩过大，高低机与方向机的操作手轮位置要符合炮手操作人机工程，牵引杆的铰接结构要满足转向牵引的角度需求，同时在牵引状态下炮身要能锁定固定，避免行军过程中出现晃动。建模过程中先从炮身内膛与外轮廓开始绘制，依次完成炮尾、炮口制退器的结构，再搭建摇架与反后坐装置的装配关系，之后完成上架的回转结构、高低齿弧的配合结构，再构建下架与大架的铰接结构，大架采用开脚式结构，展开时可提供更大的支撑跨度，收拢时与牵引杆配合形成牵引状态，行走轮采用带缓冲的悬挂结构，适配行军时的路面颠簸，射击时支撑座放下，行走轮略微抬升脱离地面，将后坐力直接传导至地面。整个装配过程需要反复校验各运动部件的干涉情况，比如炮身最大后坐行程时与摇架、上架的间隙，大架开合时与行走轮的位置关系，高低机最大射角、方向机最大回转角度下的部件碰撞情况，所有铰接部位的配合公差要符合实际装备的装配要求，连接螺栓、销轴等标准件按照实际选型布置，保证模型的结构还原度符合工程设计的参考需求。
