海洋作业2M×6M载人吊篮结构设计

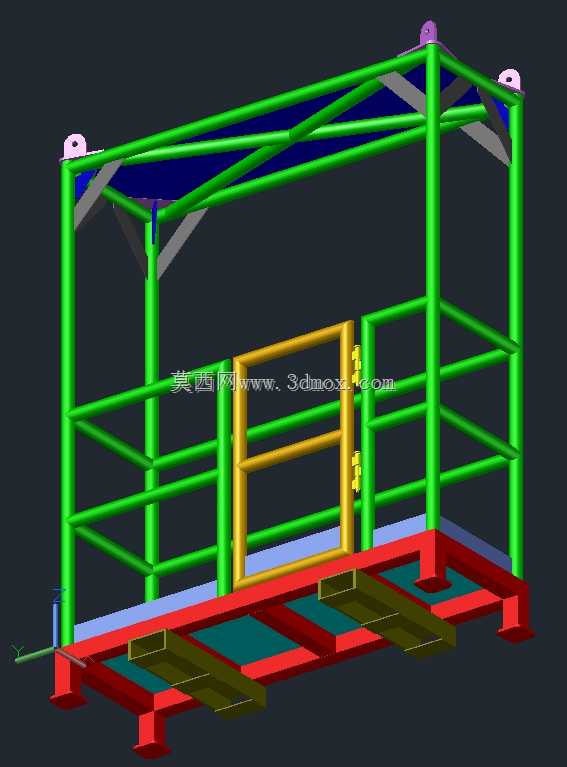

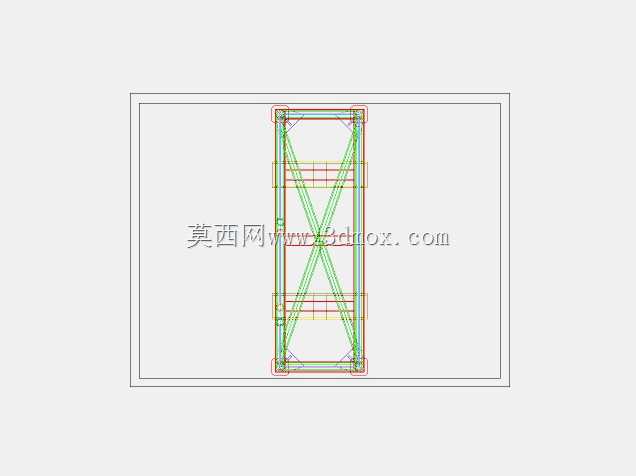

做海洋工程现场转运的结构设计时，最先要锚定的就是作业边界——岸基到靠泊船舶、驳船之间的人员转运，没法走常规登船梯的工况下，载人吊篮是核心的人员载具，要兼顾吊装刚性、人员防护、起吊稳定性几个核心要求。这个2M×6M规格的吊篮，首先要匹配常规船用吊机的起吊幅度与额定载荷，外形尺寸上6米的长度方向可容纳多名作业人员并排站立，2米的宽度刚好适配多数船舶舷侧的开口尺寸，不会出现吊载到位后卡滞在舷边的问题。设计思路上优先采用桁架式框架结构，主承力杆件用矩形型钢拼接，交叉斜撑做X形布置，既可以控制整体自重，又能抵消吊装过程中产生的横向扭摆载荷，框架底部做双层防滑踏板结构，四周设置高度不低于1.2米的防护栏，栏板间隙控制在安全规范要求范围内，防止人员或随身工具从间隙滑落。建模的时候先从基准坐标系搭建开始，先绘制底部框架的二维草图，标注清楚各型钢的定位尺寸与安装边界，拉伸生成主承力梁的实体后，再依次装配竖向支撑柱、顶部起吊吊点结构，X形斜撑的建模要注意和主框架的连接节点，要预留出焊接坡口的装配间隙，避免后续出工程图时出现干涉。顶部的四个吊点要做对称布置，吊点中心和吊篮整体重心的垂线偏差控制在允许范围内，防止起吊后出现倾斜。框架四周还要设置缓冲防撞垫的安装位，靠泊接触船舶舷侧时可以缓冲碰撞力，避免刚性结构直接磕碰船体。建模过程中要反复校验各部件的装配关系，比如防护栏和主框架的连接螺栓孔位要对齐，踏板的防滑凸起排布要符合人员站立的受力习惯，还要模拟起吊状态下的框架变形量，确保额定载荷下的结构变形在安全阈值内。整个结构没有多余的冗余设计，所有杆件的排布都服务于承力与防护需求，既满足海上高盐雾环境下的结构强度要求，也适配常规起重设备的吊载作业流程，现场使用时配合吊机的起升、变幅动作，就能平稳完成岸船之间的人员转运，遇到风浪稍大的工况，桁架结构的风阻更小，吊载过程的晃动感会比封闭式吊笼更易控制。
