额定载荷2.5吨船用甲板起重吊机结构

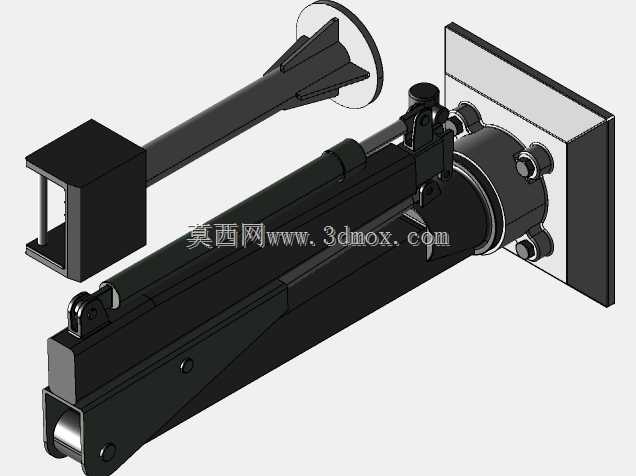

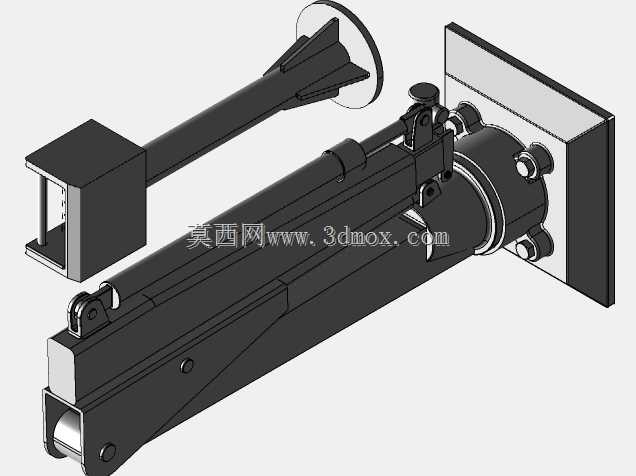

这款吊重设备主要适配内河及近海作业船舶的甲板作业场景，日常承担船舶靠泊时的物资转运、甲板设备检修吊装、水上作业时的物料吊运任务，作业时需适配船舶横摇纵摇的复杂工况，对结构刚性和安装可靠性有较高要求。从结构设计逻辑来看，整体采用基座法兰固定式安装方案，安装基座通过多组高强度螺栓与甲板预埋加强结构连接，基座内置回转支撑结构，可实现吊臂360度全回转作业，适配不同方位的吊运需求。吊臂采用多节伸缩式箱型结构设计，内置伸缩驱动油缸，可根据作业半径需求调整臂长，额定吊重2.5吨的参数对应最小作业半径下的载荷上限，设计时已充分考虑船舶倾斜15度工况下的载荷冗余，关键受力部位的焊缝均做了坡口焊加强处理，结构件材质选用船用高强度结构钢，兼顾耐海洋盐雾腐蚀和结构强度要求。建模过程中先从安装基座的接口尺寸入手，先确定基座法兰的安装孔位分布、法兰厚度以及回转支撑的配合尺寸，确保安装边界和船舶甲板的常规预埋结构匹配，避免后续安装时出现干涉问题。之后依次搭建回转台结构、伸缩臂节段、臂端吊耳以及变幅油缸组件，每个部件的配合公差都按照机械设计手册的推荐值设定，比如伸缩臂的节段配合间隙控制在0.2-0.5mm之间，既保证伸缩动作顺畅，又避免臂节晃动量过大影响吊重稳定性。建模时同步完成了部件间的干涉检查，重点验证了吊臂全伸、全缩、最大变幅角度、最小变幅角度下的运动轨迹，确认油缸行程、臂节限位结构的尺寸匹配，不存在运动卡滞或结构碰撞的问题。臂端的吊耳结构做了局部加厚处理，配套的滑轮组件也按照吊重载荷做了选型匹配，液压管路的布置沿着臂身内侧走线，预留了足够的弯曲半径，避免臂节伸缩时挤压管路。整个结构的外形尺寸充分考虑了船舶甲板的空间限制，收拢状态下的臂架不会超出船舶舷侧范围，也不会遮挡甲板通行通道，非作业状态下可将臂架收拢至水平停靠位置，降低航行时的风阻，也避免臂架晃动带来的安全隐患。
